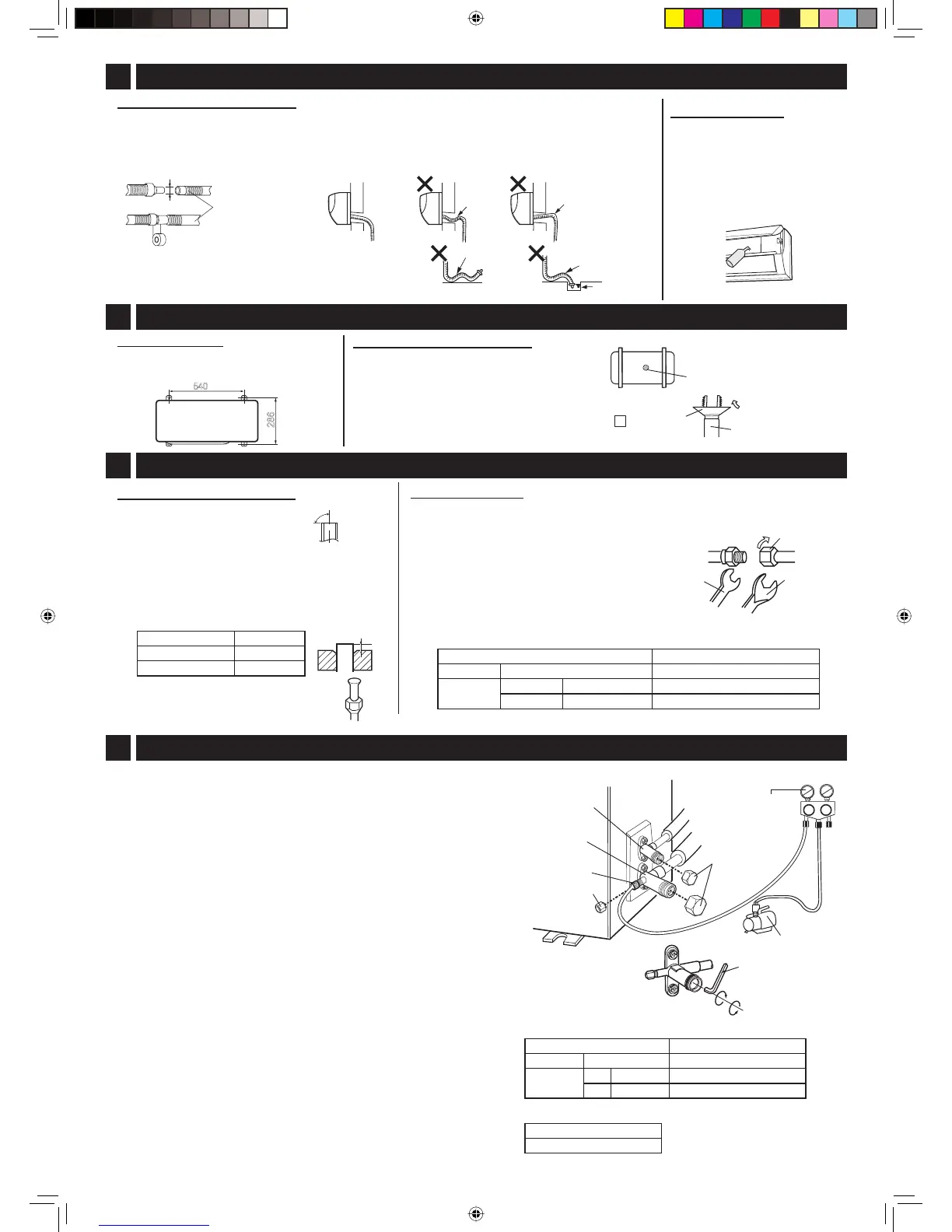

TR-3
Borunun ucunu genişletme
(1) Boru kesiciyle kesme
Dik açıda kesin.
(2) Çapak giderme
Boruda yarık olmamasını sağlayınız.
(3) Konik cıvata
Dış ünite tarafının sıvı borusu için aksesuarlar ara-
sında yer alan konik cıvatayı kullanınız.
(4) Genişletme
Genişletme boyutları(A)
Alet A
R410A aleti 0 - 0,5 mm
Klasik alet 1,0 - 1,5 mm
(5) Kontrol
Tam yuvarlak bir şekilde genişletilmelidir.
Konik cıvata eksik değil
.
Dalgalı olmamalıdır.
Suda bırakılamaz.
6
SOĞUTMA GAZI BORULARINI BAĞLAMA
Konik cıvata
Tuzak kul-
lanılamaz.
Yükselmemelidir.
Drenaj hortumunu bağlama
(1) Bir drenaj hortumu bağlayınız.
(2) Bağlantı parçasını bantlayınız.
ø17 mm
Boruları bağlama
Önce iç ünitenin, sonra dış ünitenin borularını bağlayınız.
İç ünite için sıvı borusu ucundaki kapağı çıkartınız.
(1) İlk 3-4 dönüş boyunca konik cıvataları
elle sıkınız.
(2) Boruları sıkmak için bir anahtar veya
tork anahtarı kullanınız.
• Boruları fazla sıkmayınız. Deforme
olabilirler veya zarar görebilirler.
4
DRENAJ HORTUMUNU İÇ ÜNİTEYE BAĞLAMA
7
HAVASINI ALMA
Tuzak kullanılamaz.
90°
A
Lo Hi
Notlar:
• Düzgün bir drenaj akışı için drenaj hortumunu aşağıya doğru döşe-
diğinizden emin olunuz.
•
Drenaj hortumunun yükselmemesini sağlayınız, aşağıda gösteril-
diği gibi bir tuzak oluşturunuz veya ucunu suda bırakınız
.
• Odanın içinden geçiyorsa, drenaj hortumu uzantısının etrafına ısı
yalıtımı sarınız.
R410A’ya özel bir vakum pompası, ölçü manifoldu ve hortumlar kullanınız.
(1) 2 ve 3 yollu valfl arın her iki valf şaftı kapağını da sökünüz.
(2) 3 yollu valfın servis portu kapağını sökünüz.
(3) Ölçü manifoldu hortumunu servis portuna ve vakum pompasına
bağlayınız.
Servis portuna bağlanacak olan hortumun bir valf iğnesi iticisi bulun-
duğundan emin olunuz.
(4) Ölçü manifoldu düşük basınç valfını (Lo) açınız ve vakum pompası-
nı 10-15 dakika boyunca çalıştırınız.
Birleşik ölçünün -0,1 MPa(-76 cmHg) değerini gösterdiğinden emin
olunuz.
(5) Ölçü manifoldu valfını kapatınız.
(6) Vakum pompasını kapatınız.
1-2 dakikalığına bırakı
nız ve birleşik ölçü iğnesinin geri gitmediğin-
den emin olunuz.
(7) 2 yönlü valfi allen anahtar ile saat yönünün tersine 90° çevirerek
açınız. 5 saniye sonra kapatınız ve gaz sızıntısı olup olmadığına
bakınız.*
(8) Ölçü manifoldu hortumunu servis portundan ayırınız.
(9) Allen anahtar ile 2 yönlü valfi tam olarak açınız.
(10)
Allen anahtar ile 3 yönlü valfi tam olarak açınız.
(11)
Servis portu kapağını ve her iki valf şaftı kapağını belirtilen sıkma
torkunda tork anahtarı ile sıkınız.
Bir sızıntı detektörü veya sabunlu su kullanarak tüp bağlantılarını gaz
sızıntısı için kontrol ediniz. Sızıntı detektörü olarak, R410A için özel
olarak tasarlanmış çok hassas bir tip kullanınız.
540
286
Ölçü manifoldu
Birleşik ölçü
Vakum pompası
Servis portu kapağı
3-yollu valf
Valf şaftı kapağı
Valf şaftı kapağını sıkma torku
Boru boyutu Tork
Sıvı tarafı 1/4”
24±3 N · m (2,4±0,3 kgf · m)
Gaz tarafı 3/8”
AE-A9NR
24±3 N · m (2,4±0,3 kgf · m)
1/2”
AE-A12NR
31±3 N · m (3,1±0,3 kgf · m)
Servis portu kapağını sıkma torku
Tork
11±1 N · m (1,1±0,1 kgf · m)
Kurulum boyutu
Resimdeki gibi dış üniteyi cıvatalarla
sıkıca bağlayınız.
5
DIŞ ÜNİTE KURULUMU
Drenajın kontrolü
(1) Açılır paneli açınız.
(2) Hava fi ltrelerini çıkartınız.
(3) Drenaj deliğine biraz su
koyunuz.
(4) Suyun sorunsuz akıp akma-
dığını kontrol ediniz.
Drenaj hortumunu bağlama
Isıtma modundayken ünite drenaj por-
tundan su çıkardı. Drenaj gerekliyse bir
drenaj hortumu bağlayınız.
Not:
Soğuk bölgelerde donabileceğinden
drenaj hortumu kullanmayınız
.
Drenaj hortumu
(Piyasada bulunabilir)
Drenaj portu
9 DRENAJ
HORTUMU
ADAPTÖRÜ
Anahtar
Tork anahtarı
2-yollu valf
Allen anahtar
(Diyagonal 5 mm)
AÇ
Servis portu
KAPAT
Konik cıvata sıkma torku
Boru boyutu Tork
Sıvı tarafı 1/4” (ø 6,35 mm) 16±2 N · m (1,6±0,2 kgf · m)
Gaz tarafı
AY-AP9NR
3/8” (ø 9,52 mm) 38±4 N · m (3,8±0,4 kgf · m)
AY-AP12NR
1/2” (ø 12,7 mm) 55±5 N · m (5,5±0,5 kgf · m)
Drenaj hortumu
(Piyasada bulu-
nabilir)
Alt çerçeve
