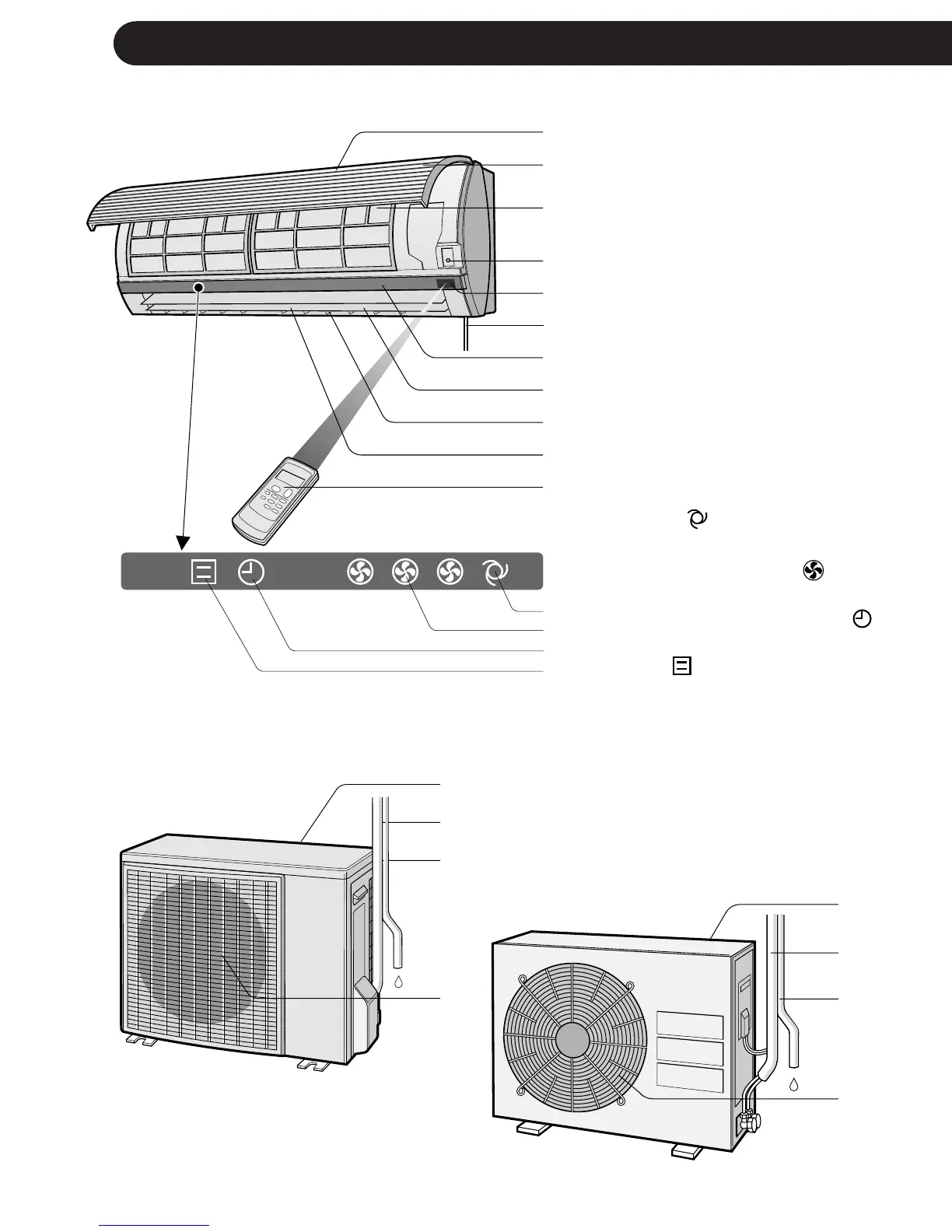

DESIGNACIÓN DE LAS PIEZAS
1 Entrada de aire
2 Panel de abertura
3 Filtros de aire
4 Tecla AUX.
5 Célula RECEPTORA
6 Cable de alimentación eléctrica
7 Panel de indicaciones
8 Deflectores de Ajuste Vertical
9 Deflectores de Ajuste Horizontal
0 Salida de aire
q Telemando
w Lámpara de VELOCIDAD DE
VENTILADOR AUTOMÁTICA
(verde )
e Lámpara de VELOCIDAD DE
VENTILADOR (verde )
r Lámpara de RELOJ
AUTOMÁTICO (anaranjada )
t Lámpara de FUNCIONAMIENTO
(roja )
UNIDAD EXTERIOR
NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.
UNIDAD INTERIOR
1
2
3
4
5
6
7
8
9
0
q
y Toma de aire
u Tubo refrigerante y cable
conector
i Manguera de drenaje
o Salida de aire
S-4
w
e
r
t
y
u
i
o
y
u
i
o
AE-A09BE/AE-A12BE
AU-A09BE/AU-A12BE
AE-A07BE
AU-A07BE
