ES-14
Instalación de la manguera de escape
1
Fije el adaptador del escape de la
ventana a la manguera de escape.
Extienda uno de los extremos de la mangue-
ra de escape e insertelo dentro del adapta-
dor del escape de la ventana, y gírelo (tres
veces aprox.) hasta que se detenga.
Después asegúrese de que estén fi rmemen-
te unidos.
2
Fije el adaptador de la manguera de
escape a la unidad.
Inserte los dos salientes en los dos orifi cios
en la unidad, unalos fi rmemente entre sí
hasta que haga clic.
3
Deslice y abra la cubierta del escape
en el panel de ventana, y fi je el adap-
tador del escape de la ventana.
(paneles de extensión doble colgado)
La marcas “TOP” de la superfi cie del adapta-
dor de ventana debe estar en la parte supe-
rior
(ventana de hoja corrediza)
La marcas “TOP” de la superfi cie del adapta-
dor de ventana debe estar en el lado marco
de la ventana
La manguera de escape debería de ser lo más corta posible para un
efi caz funcionamiento; sin embargo, no se debe de retorcer o doblar.
Inaceptable
Aceptable
Aceptable
Saliente
Agujero

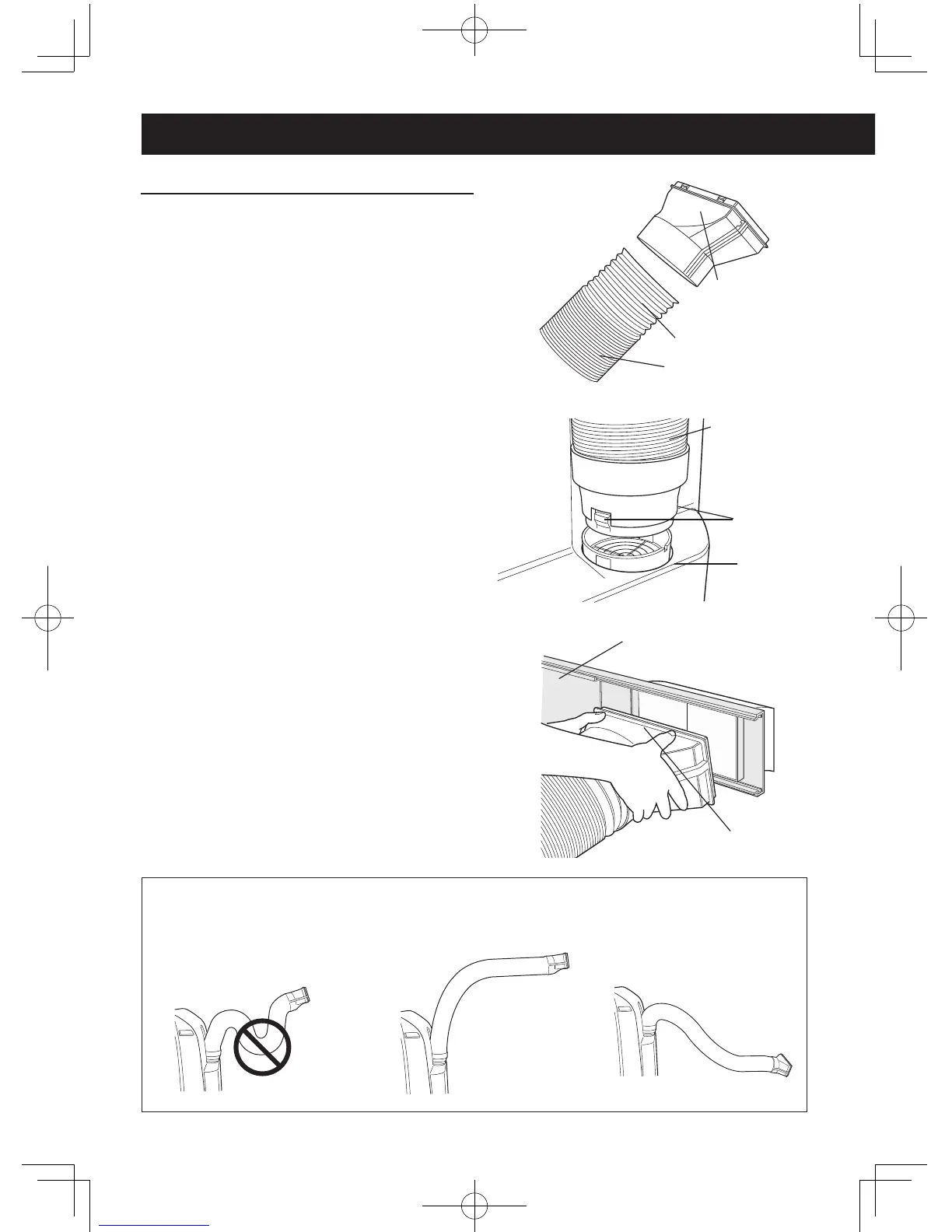

INSTALACIÓN Y DESMONTAJE DE LA MANGUERA DE ESCAPE
Manguera de escape
Adapatador
de ventana
Extender
“TOP”
Cubierta de escape
Manguera
de escape
