CZ - 7
Proveďte nutné změny na okolních
skříňkách, stejně tak dodržte minimální
výšku od plotny, jak je znázorněno na
Obr. 1. Odsávací ventilátor musí mít
minimální výšku 65 cm od plotny. V pří-
padě, že nemáte žádný odsávací venti-
látor, výška nesmí být nižší než 70 cm.
DESKA
Minimum
42 cm
Minimum
42 cm
Minimum 65 cm
(s digestoří)
Minimum 70cm
(bez digestoře)

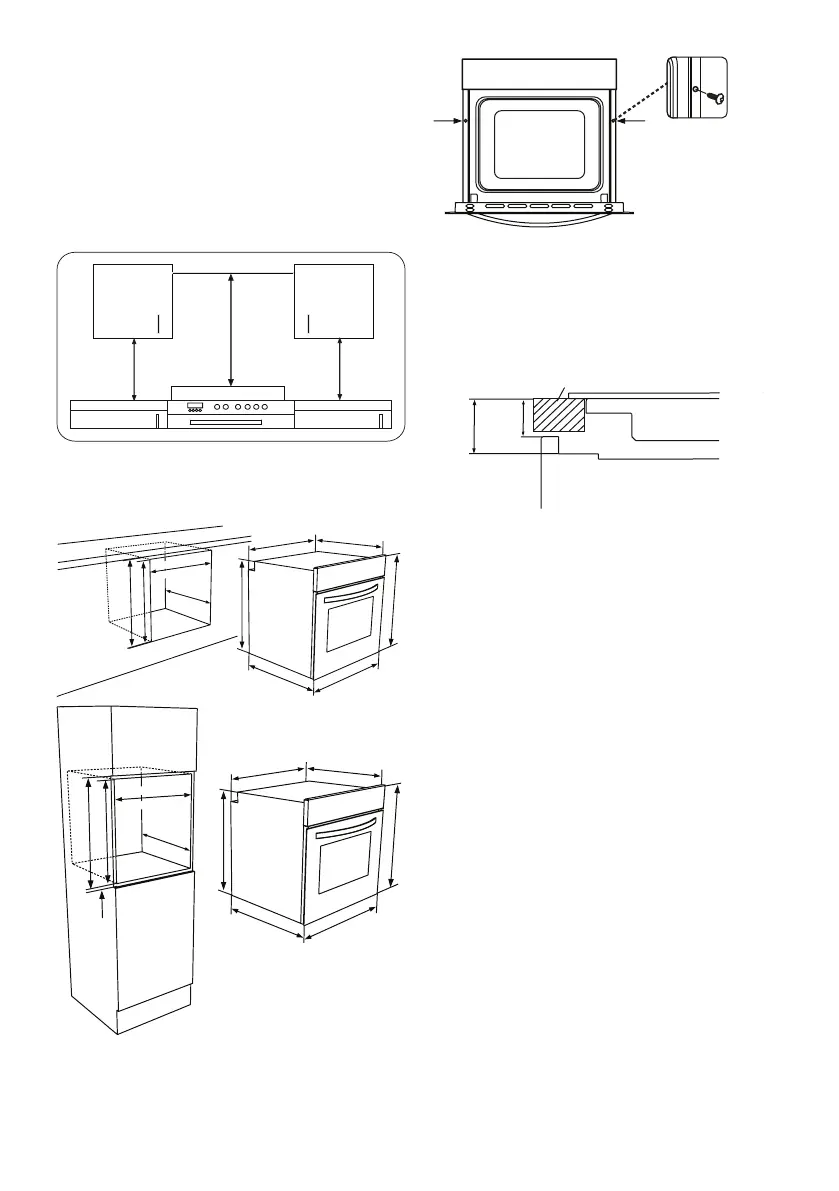

INSTALACE VESTAVĚNÉ TROUBY
550 mm
595 mm
576 mm
min.590mm
min.600mm
595 mm
575 mm
min.555mm
max. 560 mm
max. 580mm
550 mm
557 mm
595 mm
575 mm
min.590mm
min.
5mm
min.600mm
595 mm
576 mm
min.555mm
min.560mm
max.580mm
2x
Troubu zasuňte do skříně. Otevřete
dveře trouby a do otvorů v rámu trouby
zasuňte 2 šrouby. Zatímco se rám pro-
duktu dotýká dřevěného povrchu skří-
ně, šrouby utáhněte.
Pracovní deska
min.
25 mm
min.
50 mm
Vestavná deska
Vestavná trouba
Je-li trouba nainstalovaná pod plotnou,
vzdálenost mezi pracovní plochou a
horním panelem trouby musí být mini-
málně 50 mm a vzdálenost mezi pra-
covní plochou a horní částí ovládacího
panelu musí být minimálně 25 mm.
ELEKTROINSTALACE A BEZ-
PEČNOST VESTAVĚNÉ TROUBY
Před provedením elektroinstalace je
třeba dodržet níže uvedené pokyny:
– Uzemňovací kabel musí být zapojen
pomocí šroubu se znamením uzem-
nění. Zapojení napájecího kabelu
musí být provedeno jak je znázorněno
na Obr. 6. Pokud v prostředí instalace
není provedeno uzemnění odpovída-
jící směrnicím, okamžitě kontaktujte
autorizovaný servis.
– Uzemněná zástrčka se musí nachá-
zet v blízkosti spotřebiče. Nikdy nepo-
užívejte prodlužovací kabel.
– Napájecí kabel nesmí být v kontaktu s
horkým povrchem produktu.
