DE - 7
An Wandschränken und Dunstabzugs-
hauben über dem eingebauten Kombi-
nationsprodukt erforderliche Änderun-
gen sowie die Maximalhöhen über der
Herdplatte sind in Abbildung 1 enthal-
ten. Dementsprechend muss sich die
Dunstabzugshaube in einer Mindesthö-
hevon65cmüberderHerdplatteben-
den. Wenn kein Abluftventilator vorhan-
den ist, muss die Höhe nicht weniger
als 70 cm betragen.
KOCHFELD
Mindestens
42 cm
Mindestens
42 cm
Mindestens 65 cm
(mit Haube)
Mindestens 70cm
(ohne Haube)

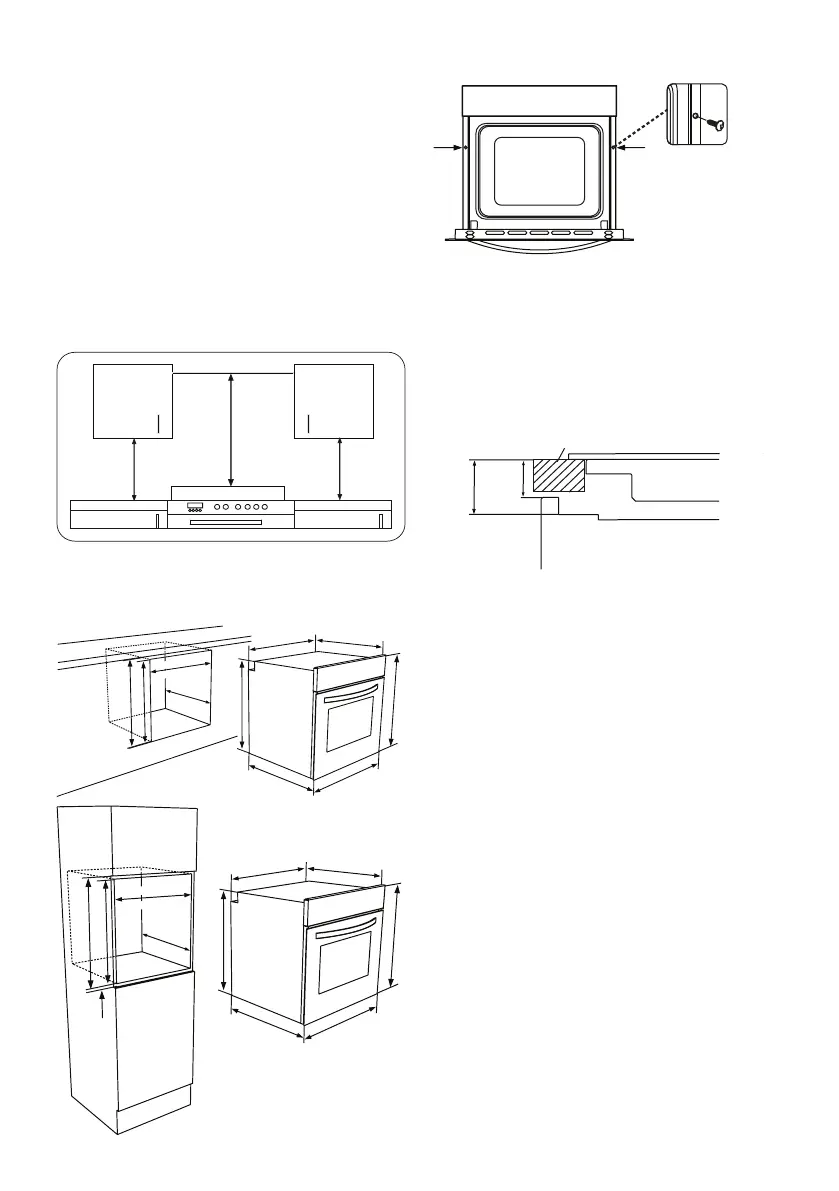

EINBAU DES BACKOFENS
550 mm
595 mm
576 mm
min.590 mm
min.600 mm
595 mm
575 mm
min.555 mm
max. 560 mm
max. 580 mm
550 mm
557 mm
595 mm
575 mm
min.590mm
Min.
5mm
min.600mm
595 mm
576 mm
min.555 mm
min.560mm
max.580mm
2 x
Schieben Sie den Backofen vorwärts in
denSchrank.ÖffnenSiedieBackofen-
tür und setzen die beiden Schrauben
in die Löcher im Rahmen des Ofens.
Wenn der Rahmen des Backofens die
Holzoberäche des Schranks berührt,
ziehen Sie die Schrauben fest.
Arbeitsplatte
Min.
25 mm
Min.
50 mm
Einbaukochfeld
Einbauherd
Wenn der Backofen unter einem Koch-
feld eingebaut wird, dann muss der
Abstand zwischen der Arbeitsplatte
und der oberen Platte des Backofens
mindestens 50 mm und der Abstand
zwischen der Arbeitsplatte und der obe-
ren Kante der Steuertafel mindestens
25 mm betragen.
STROMANSCHLUSS UND SI-
CHERHEIT DES EINBAUHERDS
Während des Stromanschlusses müs-
sen die nachfolgenden Anweisungen
unbedingt befolgt werden
– Das Erdungskabel muss mit der
Schraube mit der Erde-Markierung
verbunden werden. Das Stromkabel
muss wie in Abbildung 6 gezeigt an-
geschlossen werden. Wenn es im in
der Aufstellumgebung keine geerdete
Steckdose gibt, rufen Sie sofort den
autorisierten Kundendienst an.
– Die geerdete Steckdose muss sich
in unmittelbarer Nähe des Backofens
