48

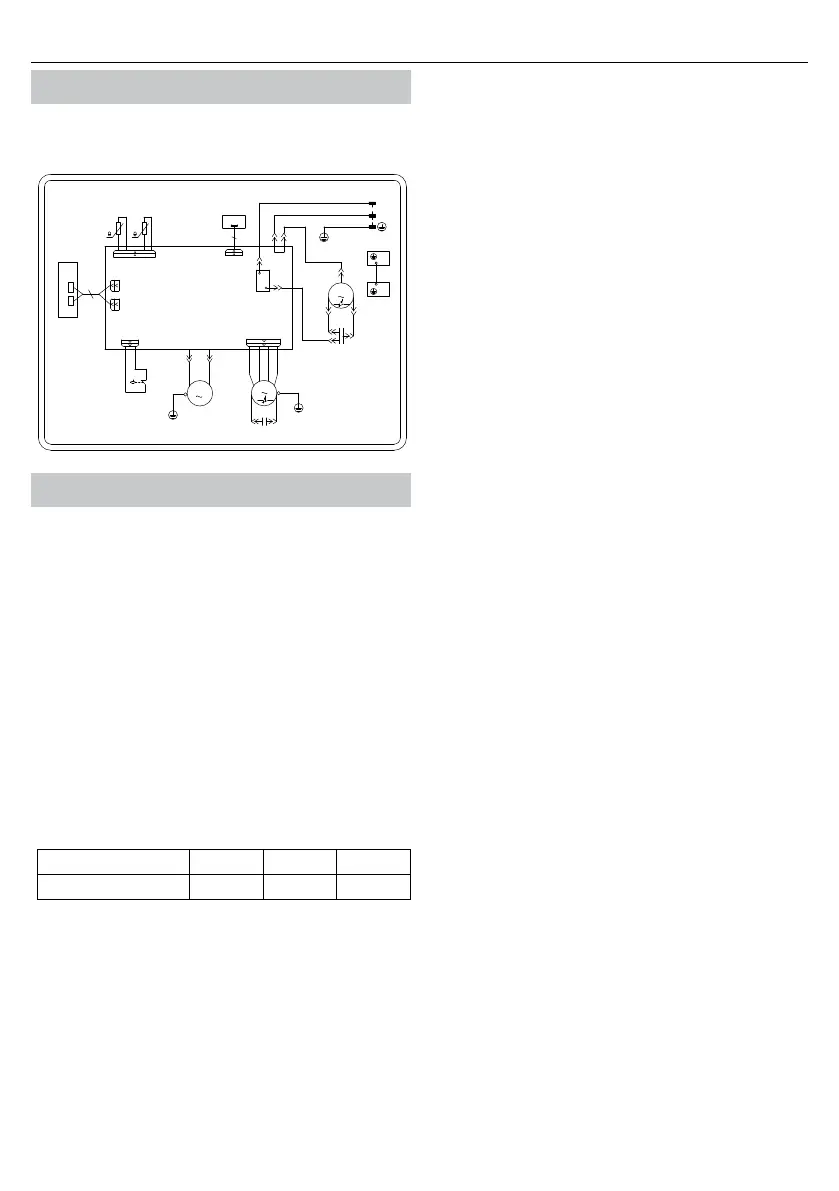

Schéma de câblage
Le schéma électrique est sujet à changement sans préavis. Consultez celui
présent sur l'appareil.
UL-C09EA-W
YEGN
PE
PE
ELECTRIC
BOX
CONDENSER
R(M)
REC
DISPLAY
BOARD
RECEIVER
BOARD
RT2RT1
SWITCH
WATER LEVEL
POWER
L
N
BU
N3
S
COMP
C
YE
C1
K1
L
COMP
AP1
N1
WATER1
DISP2
RD
FAN
RD
BU
RD
DISP2
DISP1
AP2
M1
BN
MOTOR
RD
C2
PE
AP3
PE
YEGN
DISP1
COMP.
MAIN BOARD
BU(WH)
YEGN(GN)
BN(BK)
WATER MOTOR
M2
PE
YEGN
CAP.
CAP.
FAN
SENSOR
T-SENSOR
ROOM TEMP.
SENSOR
TUBE TEMP.
HIGH-WP
RD
RD
SA
Manuel du spécialiste
Exigence d’aptitude pour le personnel d’entretien
(les réparations doivent être eectuées uniquement
par des spécialistes).
1. Toute personne travaillant ou pénétrant dans un circuit réfrigérant doit
disposer d'un certicat en cours de validité émanant d'une autorité
d'évaluation accréditée par l'industrie, l'autorisant à gérer en toute
sécurité les réfrigérants conformément à une spécication d'évaluation
reconnue par l'industrie.
2. L'entretien doit uniquement être eectué conformément aux recom-
mandations du fabricant de l'équipement. L'entretien et les réparations
nécessitant l'assistance d'autres personnels qualiés doivent être eec-
tués sous la surveillance de la personne compétente dans l'utilisation
des réfrigérants inammables.
Travail de préparation de sécurité
La quantité de charge de réfrigérant maximale est indiquée dans le tableau
ci-dessous.
(Remarque: consultez la plaque signalétique pour la quantité de charge
de R290).
Surface de pièce (m) 4 11 15
Charge maximale (kg) <0,152 0,225 0,304
Avant de commencer à travailler sur des systèmes contenant des réfri-
gérants inammables, des contrôles de sécurité sont nécessaires pour
s'assurer que le risque d'inammation est minimisé. Pour la réparation du
système de réfrigération, les précautions suivantes doivent être respectées
avant d'eectuer des travaux sur le système.
Procédure de travail
Les travaux doivent être eectués selon une procédure contrôlée an de
minimiser le risque de présence d’un gaz ou d’une vapeur inammable
pendant l’exécution des travaux.
Zone de travail générale
Tout le personnel de maintenance et les autres personnes travaillant dans
la zone commune doivent être informés de la nature des travaux en cours.
Le travail dans des espaces connés doit être évité. La zone autour de l’es-
pace de travail doit être séparée. Assurez-vous que les conditions au sein
de la zone ont été sécurisées en contrôlant les matériaux inammables.
Vérication de la présence de réfrigérant
La zone doit être vériée avec un détecteur de réfrigérant approprié avant
et pendant le travail, pour s'assurer que le technicien est conscient de la
présence d'atmosphère potentiellement inammable. Assurez-vous que
l'équipement de détection de fuites utilisé est adapté à une utilisation avec
des réfrigérants inammables, c'est-à-dire sans étincelles, correctement
scellé ou à sécurité intrinsèque.
Présence d'extincteur
Si des travaux à chaud doivent être eectués sur l’équipement de réfrigé-
ration ou sur toute pièce connexe, un équipement d’extinction d’incendie
approprié devra être disponible. Veuillez disposer d'un extincteur à poudre
sèche ou CO2 à côté de la zone de chargement.
Pas de sources d'inammation
Aucune personne eectuant des travaux en relation avec un système de
réfrigération qui implique d'exposer une tuyauterie contenant ou ayant
contenu un réfrigérant inammable ne doit utiliser aucune source d'in-
ammation de telle manière qu'elle puisse entraîner un risque d'incendie
ou d'explosion.
Toutes les sources d’inammation possibles, y compris le tabagisme,
doivent être maintenues susamment éloignées du site d’installation, de
réparation, de retrait et d’élimination, pendant lesquelles le réfrigérant
peut éventuellement être rejeté dans l’espace environnant. Avant le début
du travail, la zone autour de l’équipement devra être inspectée pour
s’assurer qu’il n’y a pas de dangers d’inammation ou de risques d’ignition.
Des panneaux «Interdiction de fumer» doivent être achés.
Zone ventilée
Assurez-vous que la zone est à l’air libre ou bien ventilée avant de pénétrer
dans le système ou d’eectuer des travaux à chaud. Un minimum degré de
ventilation doit se maintenir pendant la durée des travaux. La ventilation
doit disperser en toute sécurité tout uide réfrigérant libéré et de préfé-
rence l'expulser de l'extérieur dans l'atmosphère.
Contrôles de l'équipement de réfrigération
Lorsque des composants électriques sont modiés, ils doivent être adaptés
à l’usage prévu et aux spécications correctes. En tout temps, les directives
de maintenance et d’entretien du fabricant devront être suivies.
En cas de doute, consultez le service technique du fabricant pour obtenir
de l’aide.
Les contrôles suivants doivent être appliqués aux installations utilisant des
réfrigérants inammables:
• La charge de réfrigérant réelle est en fonction de la taille de la pièce dans
laquelle les pièces contenant du réfrigérant sont installées
• Les équipements et bouches de ventilation fonctionnent de manière
adéquate et ne sont pas obstrués.
• Si un circuit de réfrigération indirecte est utilisé, le circuit secondaire doit
être vérié pour la présence de réfrigérant.
• Le marquage sur l'équipement continue d'être visible et lisible. Les
marquages et signes illisibles doivent être corrigés;
• Les tuyaux de réfrigération ou les composants sont installés dans une
position où ils sont peu susceptibles d'être exposés à une substance
qui peut corroder les composants contenant du réfrigérant, sauf si les
composants sont fabriqués de matériaux qui sont intrinsèquement
résistants à la corrosion ou sont protégés de manière appropriée contre
la corrosion.
Contrôles des appareils électriques
La réparation et l’entretien des composants électriques doivent com-
prendre des vérications de sécurité initiales et des procédures d’inspec-
tion des composants. S’il existe un défaut qui pourrait compromettre la
sécurité, aucune alimentation électrique ne doit être connectée au circuit
tant qu’elle n’aura pas été traitée de manière satisfaisante. Si le défaut
ne peut pas être corrigé immédiatement mais qu’il est nécessaire de
