PRECAUTION ON FRONT PANEL SET-UP
VORSICHTSMASSNAHMEN BEIM MONTIEREN DER FRONTPLATTE
Before attaching the front
panel in position, make
sure that the cassette
cover open lever is in its
right place (lower-most). If
it is out of position, push it
down with a finger.
Vor dem Anbringen der
Fronplatte dafür sorgen,
daß sich der
Öffnungshebel für das
Kassettenfach in der
korrenkten Position (ganz
unten) befindet.
Ist dies nicht der Fall, den
Henel mit dem Finger
herunterdrücken.
Cassette cover
Kassetten-fachdeckel
Cassette cover
open lever
ffnungshebel
Kassettenfach
Cassette housing
Kassettengehuse
Cassette cover
open lever
ffnungshebel
Kassettenfach
Cassette cover
open lever
ffnungshebel
Kassettenfach
Cassette cover
Kassetten-
fachdeckel
About 45¡
Ca. 45¡
Front panel
Frontplatte
1
5
2
4
3
Do not mount the front
panel with the cassette
cover tilted too open.
Otherwise the cassette
cover might wrongly run
on the cassette housing.
Keep the cassette cover
about 45° open and make
sure that the cassette cover
open lever is between the
front panel and the cassette
cover. Now fix the front
panel in place.
Den Kassettenfachdeckel
auf ca. 45° offen halten und
darauf achten, daß sich der
Öffnungshebel zwischen
der Frontplatte und dem
Kassettenfachdeckel
befindet. Frontplatte
befestigen.
Die Frontplatte nicht
montieren, wenn der
Kassetten-fachdeckel zu
weit geöffnet ist.
Ansonsten kann der
Kassettenfachdeckel
durch Reibung am
Kassettengehäuse
beschädigt werden.
Removing the cassette compartment
cover.
1 Open the cassette compartment
cover fully.
2 Remove the center positioner.
3 Slide the cover to the right.
4 Slightly bend the cover.
5 Draw out the left-side rod.
Kassettenfachabdeckung entfemen
1 Die Kassettenfachabdeckung
vollständig öffnen.
2 Das Positionierungsteil In der Mitte
entfernen.
3 Die Abdeckung nach rechts
schieben.
4 Die Abdeckung etwas biegen.
5 Die Stange an der linken Seite
herausziehen.
VC-GH61GM/SM,GH611GM
VC-GH60SM,GH600SM,GH601SM
VC-FH310GM/SM

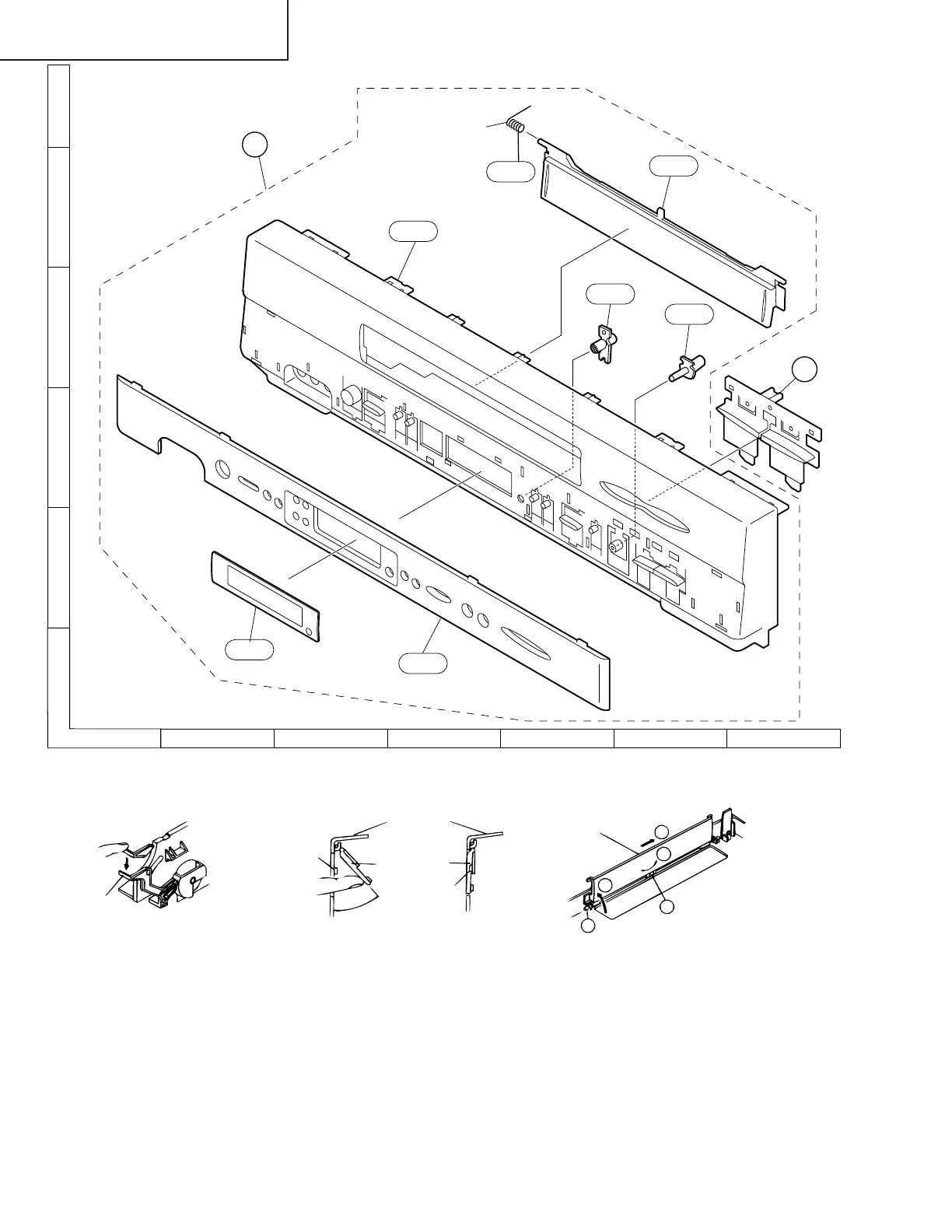

FRONT PANEL PARTS/FRONTTAFEL TEILE (FH310GM/SM)
500-7
500-1
500-3
500-4
500-6
500
501
500-11
500-2
