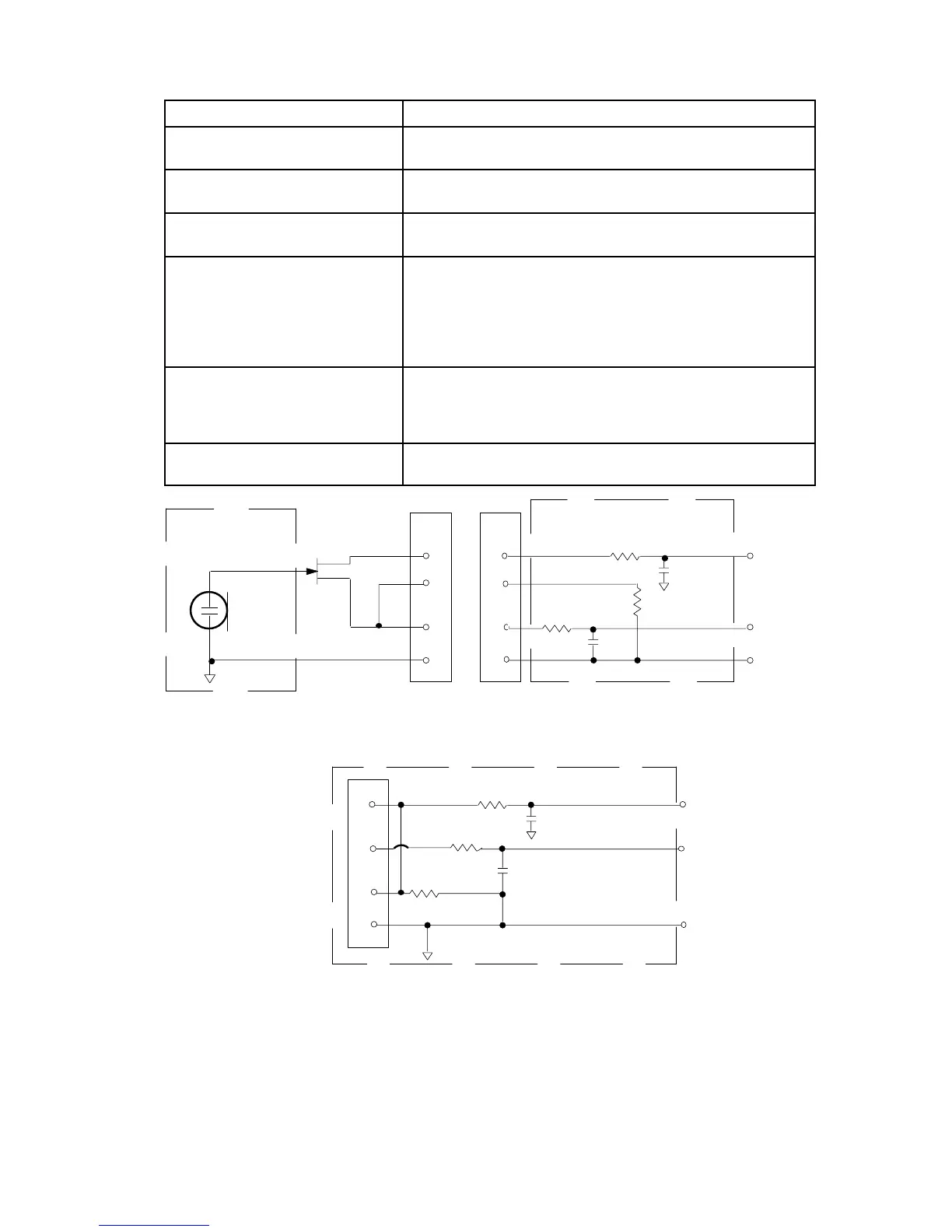

Entrada de transmisor U1 (Figura 1)
Conector: Switchcraft TA4F Tini ”QG” o LEMO (opcional)
Configuración de
entrada:
Desequilibrada, activa
Impedancia real: 18 k con micrófono de corbata
1 M con cable para instrumento
Nivel máximo de entrada: 6 Vp–p (+7 dBV) para 1% de THD usando señal de 1
kHz con ganancia en valor de ajuste mínimo
Conexión de clavijas de
conector TA4F Tini ”QG”:
Clavija 1: Tierra
Clavija 2: +5 V
Clavija 3: Audio
Clavija 4: 20 k respecto a tierra y audio
(en el cable adaptador para instrumento, la clavija 4
flota)
Conexión de clavijas de
conector LEMO:
Clavija 1: a Clavija 3 y 10 k a tierra
Clavija 2: +5 V
Clavija 3: Audio
Clavija 4: a escudo (tierra)
Voltaje para potencia
fantasma:
Suministro de +5 V al cartucho del micrófono
27 pF
20K Ω
27 pF
+5 V
AUDIO
2
1
4
500 Ω
500 Ω
3
2
1
3
4
TIERRA
ELEMENTO DEL
MICROFONO
TARJETA DE JACKS PARA
MICROFONOS U1
27 pF
499 Ω
499 Ω
3
27 pF
10K Ω
AUDIO
1
4
2
NOTA: LA CONEXION DE MICROFONO PARA CORBATA CONECTA LA
CLAVIJA 2 A LA 3; PERO EL CABLE DE GUITARRA NO LO HACE
TARJETA DE JACK DE MICROFONO U1L (CONECTOR LEMO DE 4 CLAVIJAS)
BLINDAJE
POLARIZACION
FIGURA 1
