25
27 pF
20K Ω
27 pF
+5 V
AUDIO
2
1
4
500 Ω
500 Ω
3
2
1
3
4
MASSA
ELEMENTO
MICROFONICO
NOTA: PER MICROFONI LAVALIER, I PIEDINI 3 E 4 SARANNO
COLLEGATI; NON LO SARANNO PER UN CAVO PER CHITARRA.

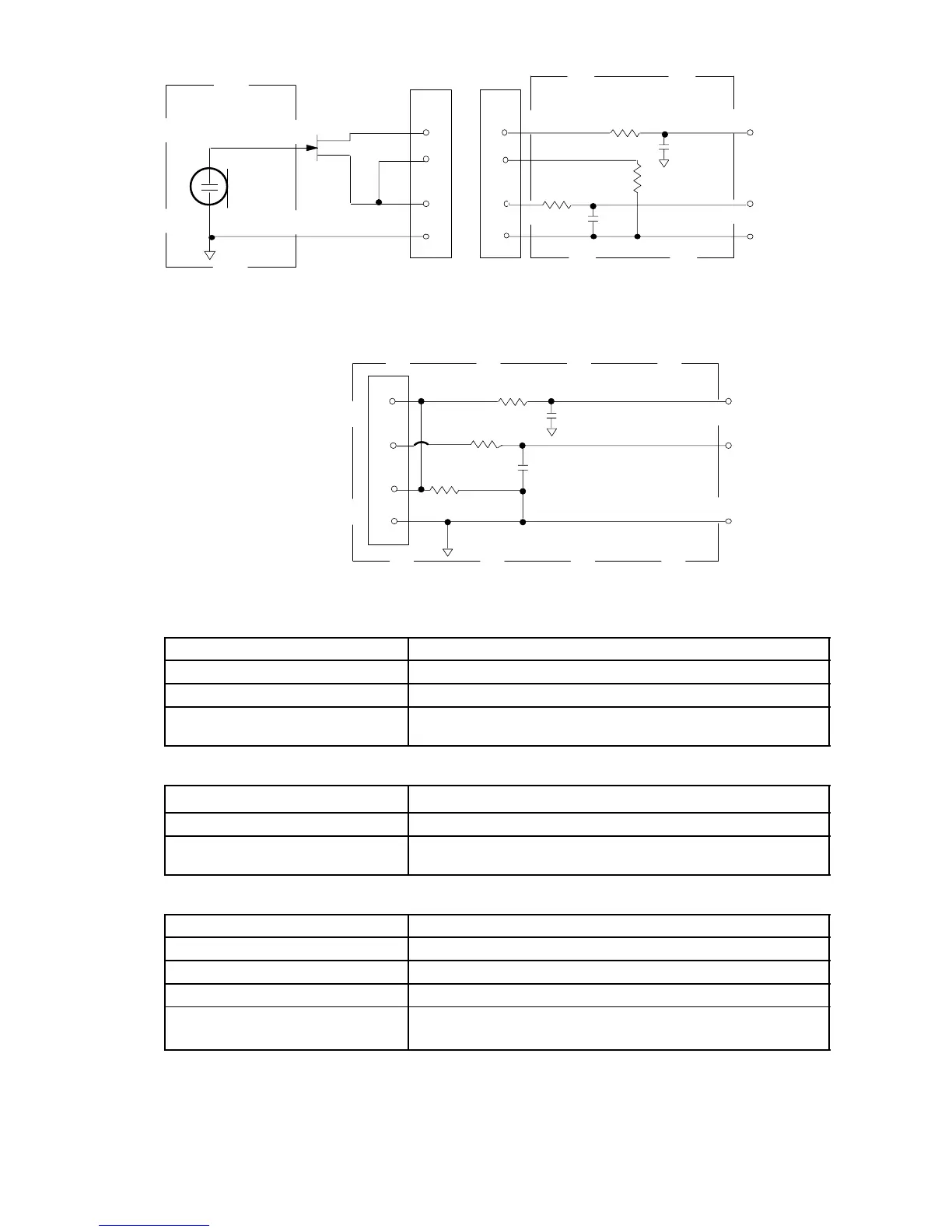

SCHEDA JACK MIC U1
27 pF
499 Ω
499 Ω
3
27 pF
10K Ω
AUDIO
SCHEDA JACK MIC U1L (CONNETTORE LEMO A 4 PIEDINI)
1
4
2
POLARIZZAZIONE
SCHERMATURA
FIGURA 1
Uscita del trasmettitore U1
Connettore: SMC
Impedenza effettiva: 50 Ω
Livello di uscita massimo: +11 dBm
Piedinatura: Guscio = Massa
Conduttore centrale = Segnale
Ingresso del trasmettitore U2
Configurazione d’ingresso Sbilanciata, attiva
Impedenza effettiva: 20 kΩ
Livello di uscita massimo: 3 Vp–p (+0.5 dBV) per una TDH dell’1% al valore
minimo di guadagno con un segnale a 1 kHz.
Uscita del trasmettitore U2
Connettore: SMC
Impedenza effettiva: 50 Ω
Livello di uscita nominale: +10 dBm
Livello di uscita massimo: +11 dBm
Piedinatura: Guscio = Massa
Conduttore centrale = Segnale
