NOTA: LE MICRO-CRAVATE RELEI LES MORNES 3 ET 4 , MAIS
LE CORDON DE GUITARE NE LE FAIT PAS.
27 pF
499 Ω
499 Ω
3
27 pF
10K Ω
AUDIO

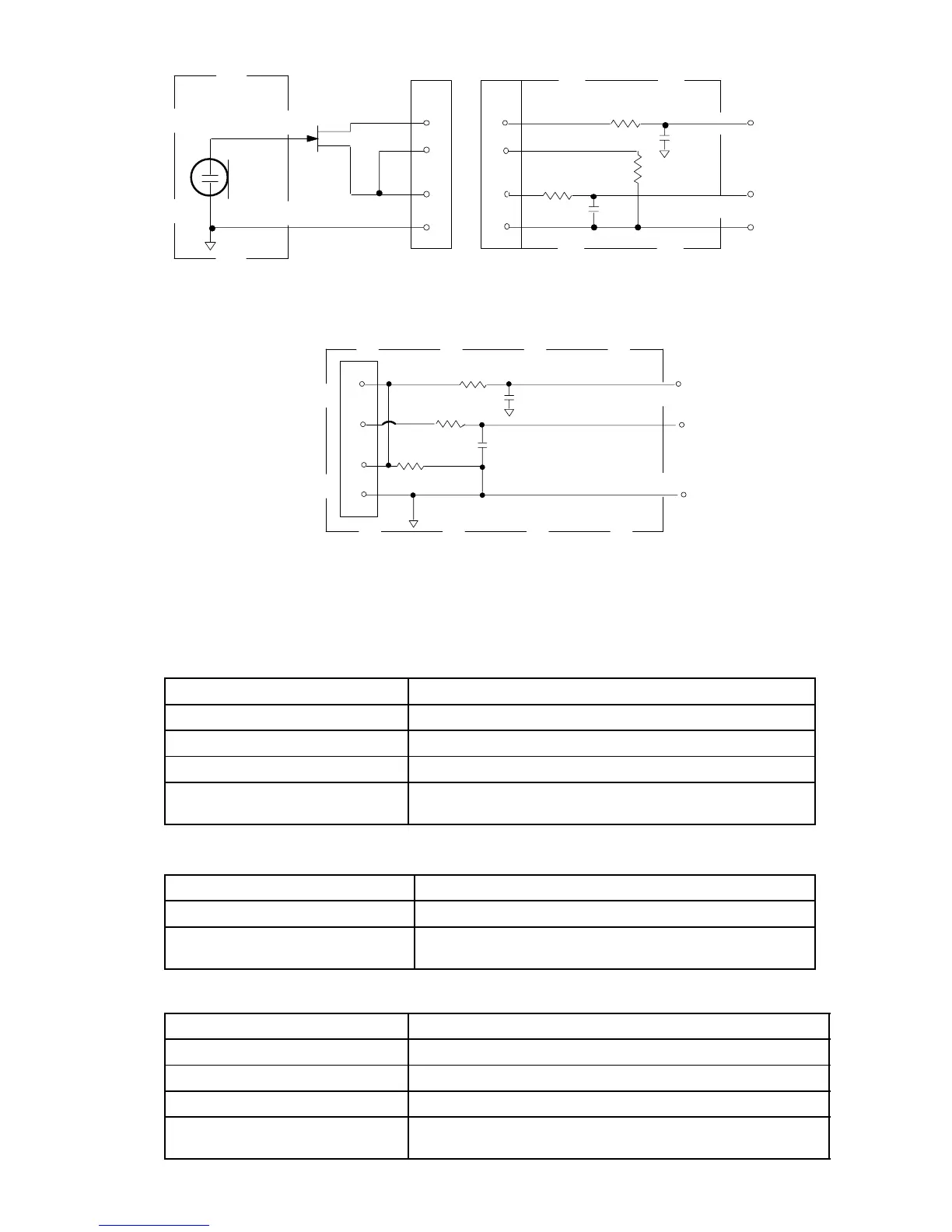

CIRCUIT DE JACK MICRO U1L (LEMO 4 BROCHES)
1
4
2
BLINDAGE
POLARISATION
27 pF
20K Ω
27 pF
+5 V
AUDIO
2
1
4
500 Ω
500 Ω
3
2
1
3
4
MASSE
MICROPHONE
TABLEAU DE U1
FIGURE 1
Sortie de l’émetteur U1
Connecteur : Antenne
Impédance réelle : 50 Ω
Niveau de sortie nominal : +10 dBm
Niveau de sortie maximal : +11 dBm
Affectation des broches : Boîtier = Masse
Centre = Signal
Entrée de l’émetteur U2
Configuration de l’entrée : Asymétrique, active
Impédance réelle : 20 kΩ
Niveau d’entrée maximal : 3 V c–à–c (+0.5 dBV) pour 1 % DHT; gain minimal
et signal de 1 kHz
Sortie de l’émetteur U2
Connecteur : SMC
Impédance réelle : 50 Ω
Niveau de sortie nominal : +10 dBm
Niveau de sortie maximal : +11 dBm
Affectation des broches : Boîtier = Masse
Centre = Signal
