ROUGE
CONVERTIS-
SEUR D’IMPÉ-
DANCE
CAPSULE À
CONDENSA-
TEUR
NOIR
BLINDAGE
3
4
2
1
S
G
D
Sortie audio
+5 V c.c.
CAPSULE À
CONDENSA-
TEUR
CONVERTIS-
SEUR D’IMPÉ-
DANCE
ROUGE
NOIR
BLINDAGE
MASSE
SORTIE AUDIO
+5 V c.c.
S
G
D
+

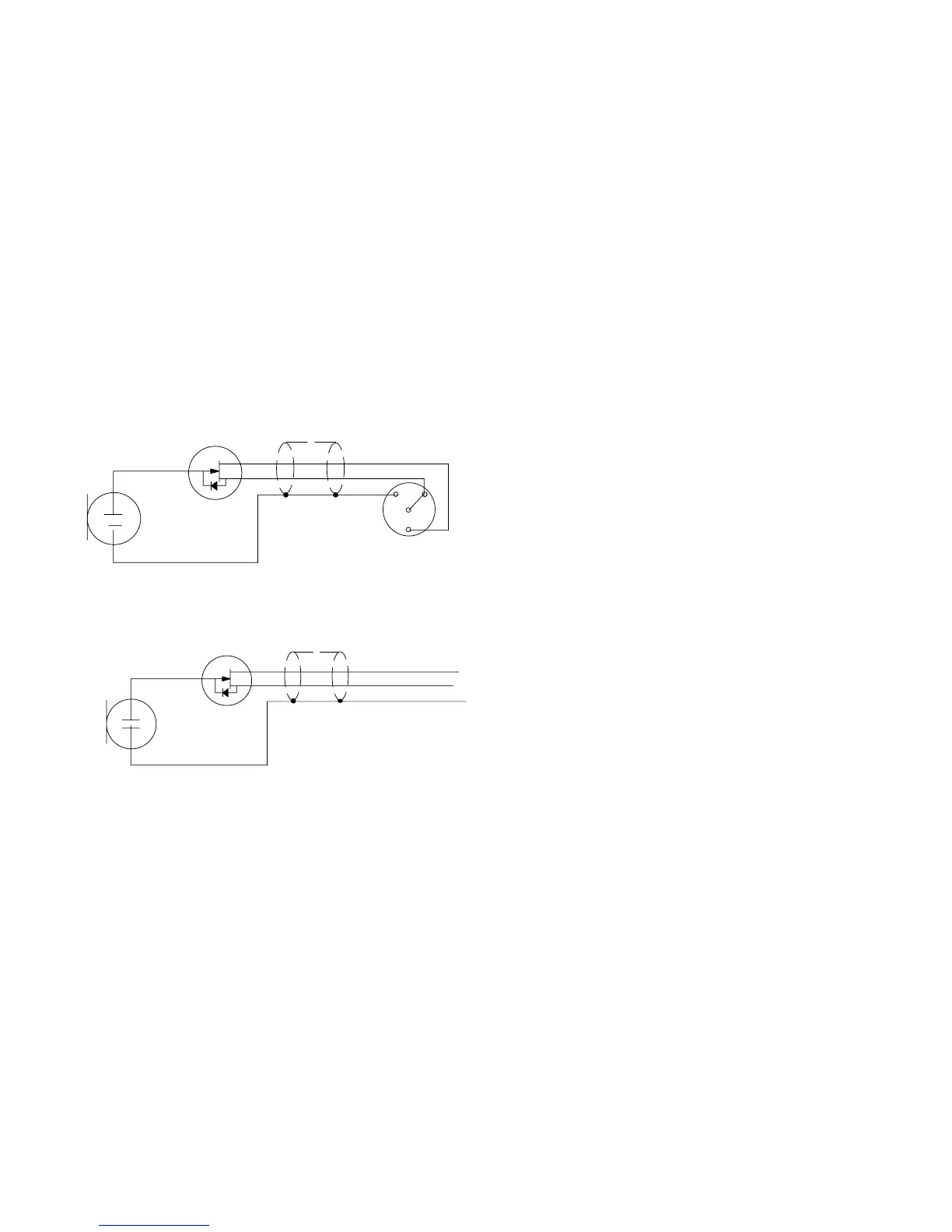

SCHÉMA DE CÂBLAGE DES MICROPHONES SÉRIES
WL50/MC50 et WL51/MC51 AVEC CONNECTEUR TA4F
SCHÉMA DE CÂBLAGE DU MICROPHONE SÉRIE
WL50X (SANS TERMINAISON)
FIGURE 10
FIGURE 11
