Shure WL50 - Page 44

44
ROT
IMPEDANZWANDLER
KONDENSATORKAPSEL
SCHWARZ
ABSCHIRMUNG
3
4
2
1
S
G
D
Audio–Ausgang
+5 V DC
KONDENSATORKAPSEL
IMPEDANZWANDLER
ROT
SCHWARZ
ABSCHIRMUNG
MASSE
AUDIO–AUSGANG
+5 V DC
S
G
D
+

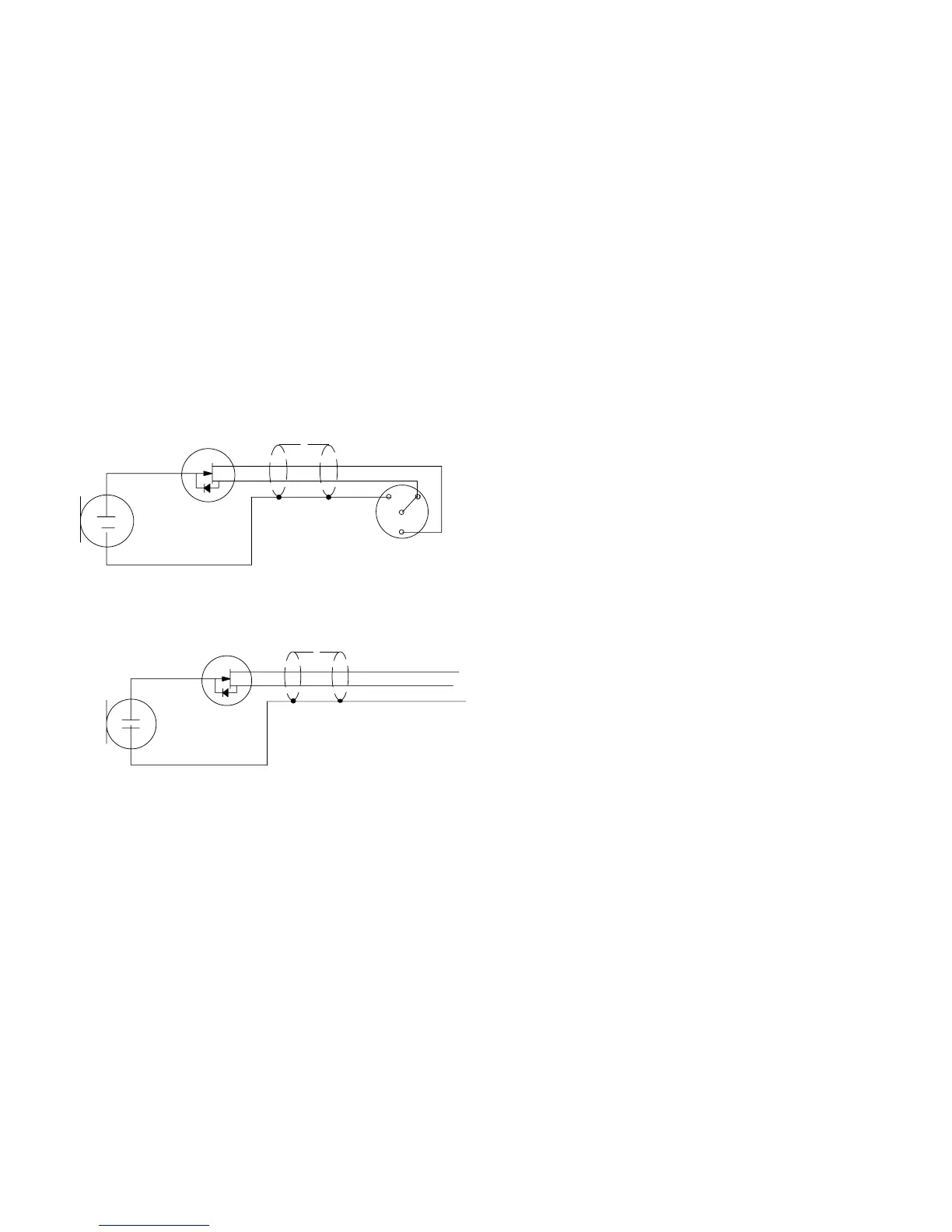

SCHALTPLAN DER MIKROFONREIHE WL50/MC50
UND WL51/MC51 MIT STECKER TA4F
SCHALTPLAN DER MIKROFONREIHE WL50X
(NICHT ABGESCHLOSSEN)
ABBILDUNG 17
ABBILDUNG 18
