Manuale di Installazione e Manutenzione Recuperatori di Calore - Heat Recovery Units Installation, use and maintenance manual
pag. 40

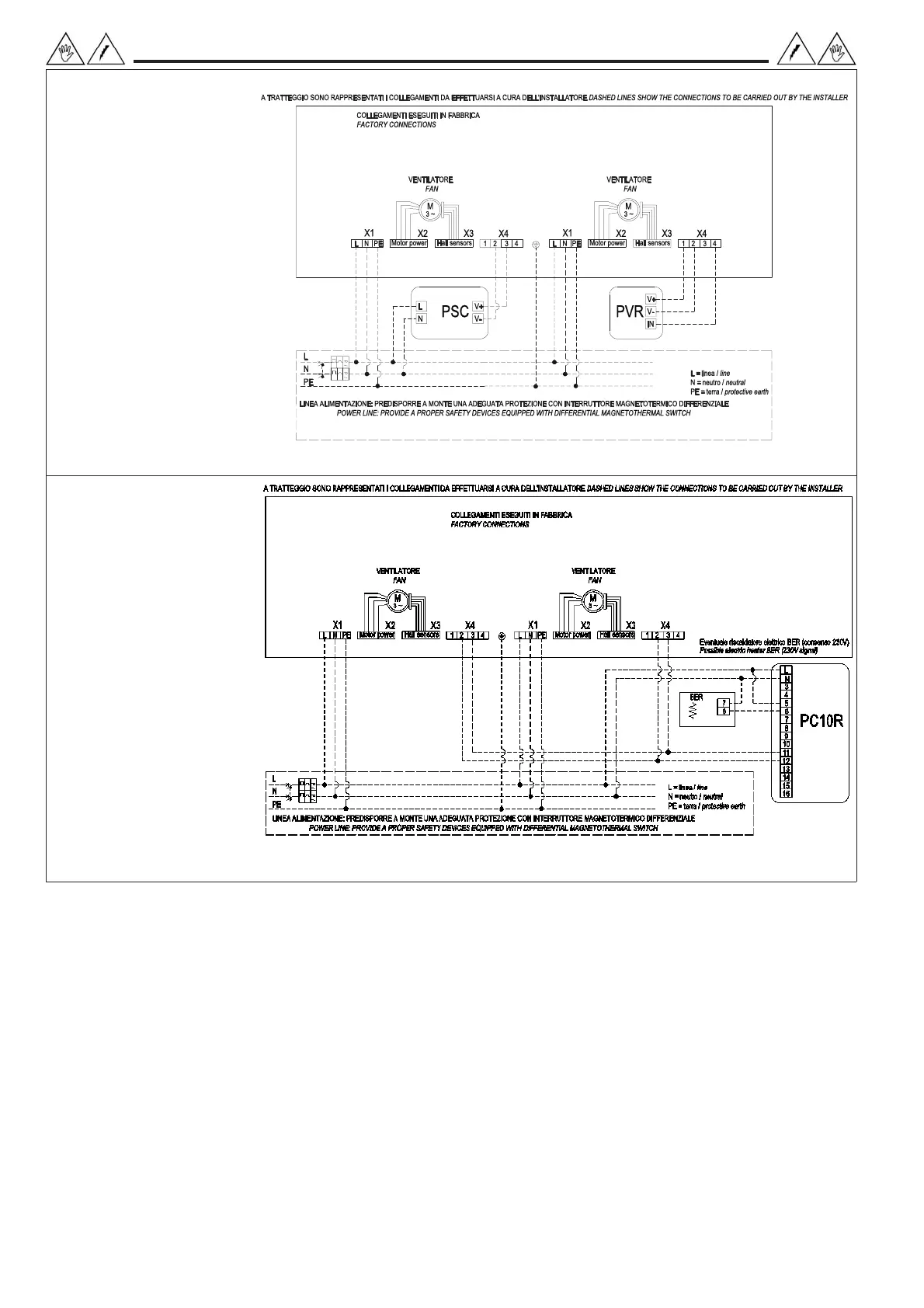

SCHEMA ELETTRICO
CFRE/CFR-PHEE tutti i modelli
(collegamento con i regolatori PSC o PVR)
WIRING DIAGRAM
CFRE/CFR-PHEE all models
(connection to PSC or PVR fan controller)
SCHEMA ELETTRICO
CFRE/CFR-PHEE tutti i modelli
(collegamento con pannello PC10R)
WIRING DIAGRAM
CFRE/CFR-PHEE all models
(connection to unit control panel PC10R)
4.4 Schemi elettrici Serie CFRE/CFR-PHEE 4.4 CFRE/CFR-PHEE series wiring diagrams
Eventuale resistenza elettrica BER alimentata secondo gli schemi pre-
cedenti in funzione del modello considerato; consenso di controllo
(morsetti 6 e 7 nel quadro resistenza) con segnale a 230V~ dal termi-
nale 6 (+N) del pannello di comando PC10R
Possible BER electric heater power supply connection as previous
diagrams, according to unit size; control signal (to terminals 6 and 7
on electric heater box) 230V~ from terminal 6 (+N) on PC10R control
panel
