Manuale di Installazione e Manutenzione Recuperatori di Calore - Heat Recovery Units Installation, use and maintenance manual
pag. 41

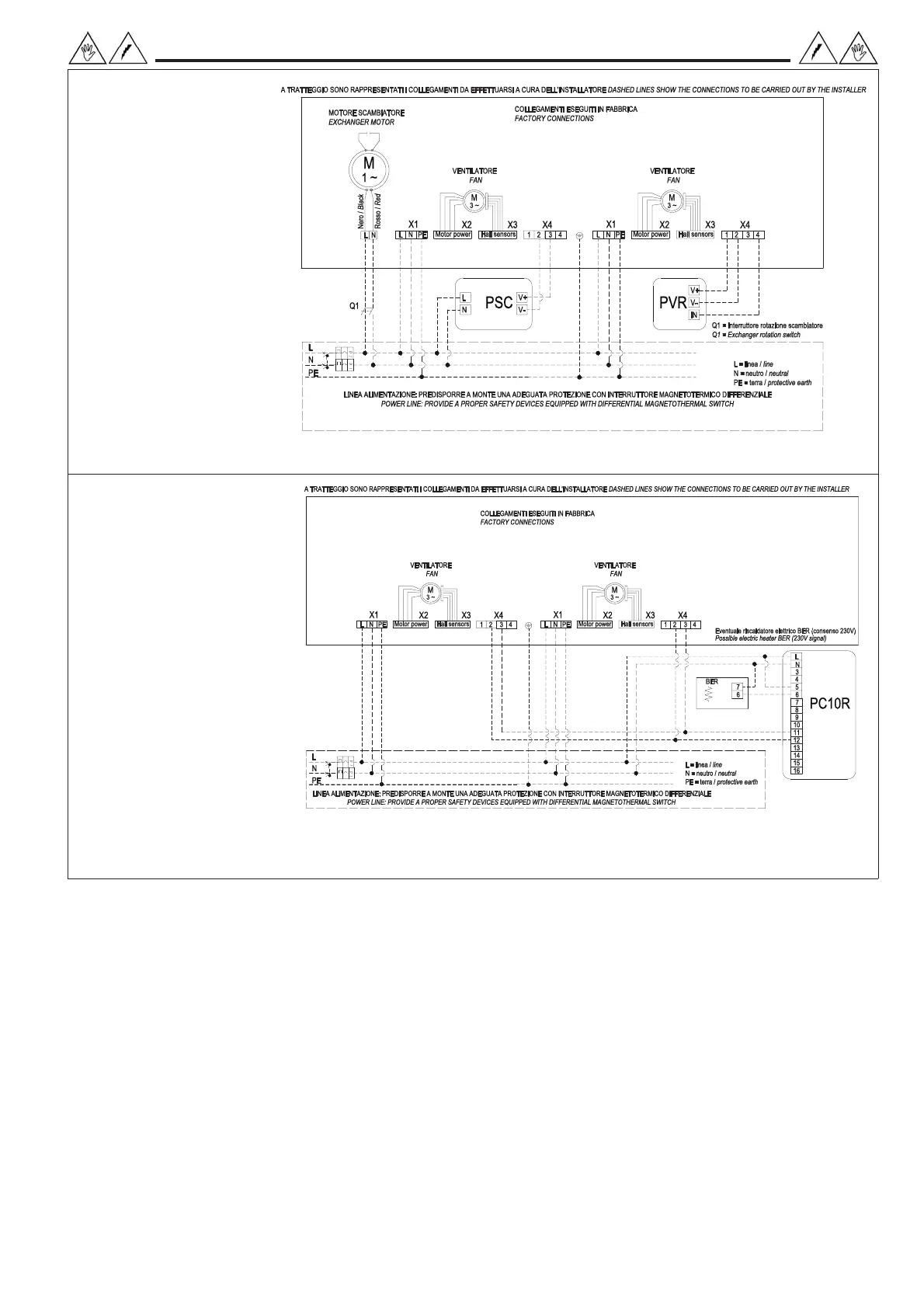

SCHEMA ELETTRICO
CFR-HEE tutti i modelli
(collegamento con i regolatori PSC o PVR)
PER IL FUNZIONAMENTO DEL ROTORE SU
CONSENSO VENTILAZIONE SI CONSIGLIA DI
PORRE L’INTERRUTTORE Q1 SOTTO CON-
SENSO PRESSOSTATO
WIRING DIAGRAM
CFR-HEE all models
(connection to PSC or PVR fan controller)
IT’S SUGGESTED TO CONTROL ROTOR RUN-
NING WHILE FANS ON BY PRESSURE
SWITCH CONNECTED TO Q1 ROTOR SWITCH
SCHEMA ELETTRICO
CFR-HEE tutti i modelli
(collegamento con pannello PC10R)
PER IL FUNZIONAMENTO DEL ROTORE SU
CONSENSO VENTILAZIONE SI CONSIGLIA DI
PORRE L’INTERRUTTORE Q1 SOTTO CON-
SENSO PRESSOSTATO
WIRING DIAGRAM
CFR-HEE all models
(connection to unit control panel PC10R)
IT’S SUGGESTED TO CONTROL ROTOR RUN-
NING WHILE FANS ON BY PRESSURE
SWITCH CONNECTED TO Q1 ROTOR SWITCH
4.5 Schemi elettrici Serie CFR-HEE 4.5 CFR-HEE series wiring diagrams
Eventuale resistenza elettrica BER alimentata secondo gli schemi pre-
cedenti in funzione del modello considerato; consenso di controllo
(morsetti 6 e 7 nel quadro resistenza) con segnale a 230V~ dal termi-
nale 6 (+N) del pannello di comando PC10R
Possible BER electric heater power supply connection as previous
diagrams, according to unit size; control signal (to terminals 6 and 7
on electric heater box) 230V~ from terminal 6 (+N) on PC10R control
panel
