Wenn das Auslaufrohr über die Pumpe abbiegt, beträgt die statische
Saughöhe mit Luft ca. 3 m. WS. bei die ZMS 3 und ZMS 4 Pumpe und ca. 1
m.WS. bei die ZMS 5 und ZMS 6 Punpe.
Die Rohre sollen sorgfältig an Saug- und Druckstutzen der Pumpe angepaßt
und mit Rohrschellen unterstützt werden, damit das Pumpengehäuse von
Spannungen und Belastungen durch das Rohrsystem entlastet wird.
2.3 Die Pumpe ist geprüft, bevor sie die Fabrik verlässt, und der Motor kann über
einen Motorschutzschalter in übereinstimmung mit den geltenden örtlichen
Vorschriften unmittelbar an das Leitungsnetz angeschloßen werden.
Wir empfehlen, zwischen der Pumpe und der festen elektrischen Anlage ein
flexibles Kabel zu benutzen.
3.1 Bevor die Pumpe in Betrieb gesetzt wird, muß das Saugrohr demontiert und
gereinigt werden.
3.2 Ebenfalls soll das Pumpengehäuse geöffnet werden, um sicherzustellen, daß
keine Fremdkörper, die während der Montage in die Pumpe gefallen sein
könnten, die Pumpe zerstören.
3.3 Bevor die Pumpe geöffnet wird, muß die Stromzuführung ausgeschaltet
werden. Vgl. Pkt. 4.1.2.

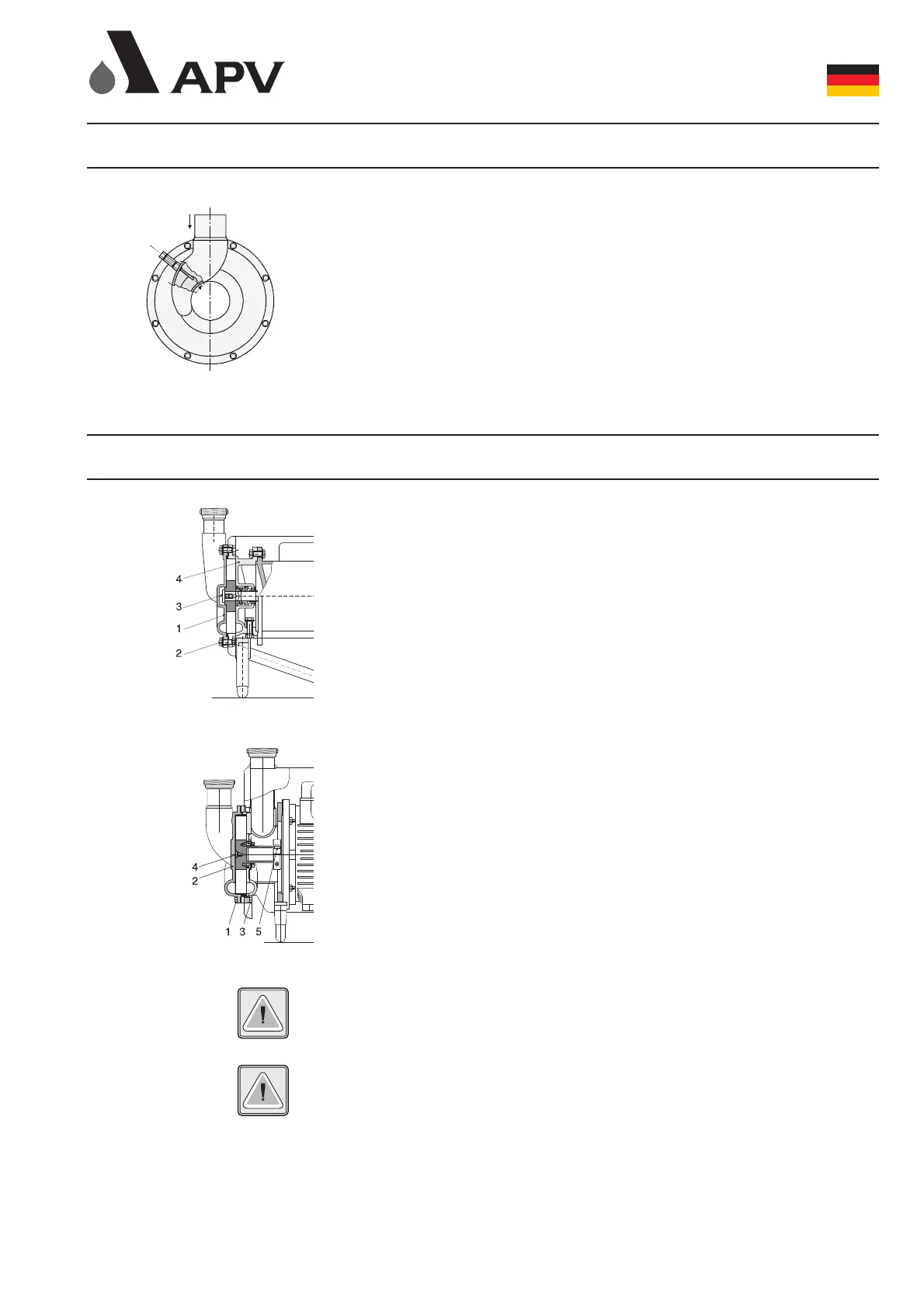

3.4 Die ZMS 3 und ZMS 4 Pumpe: Zuerst den Mantel durch lösen die vorderen
Schrauben entfernen. Danächst wird Deckel (Pos. 1, Abb. 1.a) durch
Entfernen der Mutter (Pos. 2, Abb. 1.a), demontiert. Wenn man kontrolliert
hat, dass das Pumpengehäuser sauber ist und keine Fremdkörper enthält,
kann die Pumpe wieder montiert werden.
Die ZMS 5 und ZMS 6 Pumpe: Die Schrauben (Pos. 1, Abb. 1.b), entfernen,
um das Pumpengehäuse zu öffnen. Die Vorderplatte des Pumpengehäuses
(Pos. 2, Abb. 1.b), kann dann entfernt werden - vgl. Abb. 1.b. Wenn man
kontrolliert hat, dass das Pumpengehäuse rein ist und keine Fremdkörper
enthalten sind, kann die Pumpe wieder montiert werden.
3.5 Einlauf- und Auslaufrohre montieren. Kontrollieren Sie, das die
Rohrverschraubungen gespannt sind, und das Rohrschellen angebracht sind.
3.6 Prüfung der Drehrichtung:
ZMS 3 und ZMS 4: Drehung im Uhrzeigersinn - gesehen in Richtung
Pumpengehäuse.
ZMS 5 und ZMS 6: Drehung gegen den Uhrzeigersinn - gesehen in
Richtung Pumpengehäuse.
Die pumpe darf nur einen augenblick ohne flüssigkeit laufen.
3.7 Kontrollieren Sie, das alle Ventile im Einlauf- und Auslaufrohr geöffnet sind.
Eine selbstansaugende seitenkanalpumpe darf nie mit abgesperrten ventilen
auf der druckseite in betrieb gesetzt werden oder laufen.
2 Montage
3 Inbetriebnahme und Bedienung
23
ZMS 5 - 6 Abb. 1.b
ZMS 3 - 4 Abb. 1.a
381464 Iss Q 05.96
381465 Iss Q 05.96
