7XT3400-0*A00/DD Русский
C53000-B119U-C130-1 19
Данные для подключения блоков напряжения:
Максимальное сечение провода:1,5 мм
2
(AWG 15); с наконечником или без него
Длина оголенной части провода без наконечника: от 10 до 12 мм
Длина муфты наконечника провода: мин. 10 мм
(например, DIN 46 228-E1,5-10).
После обжатия геометрия наконечников проводов должна соответствовать геометрии
элементов зажимов (прижимных элементов) согласно EN 60 947-7, класс A1.
Подберите соответствующие кабельные наконечники и обжимной инструмент.
макс. момент затяжки:0,8 Нм (7 фунтов на дюйм)
ширина жала отвертки:3,5 мм

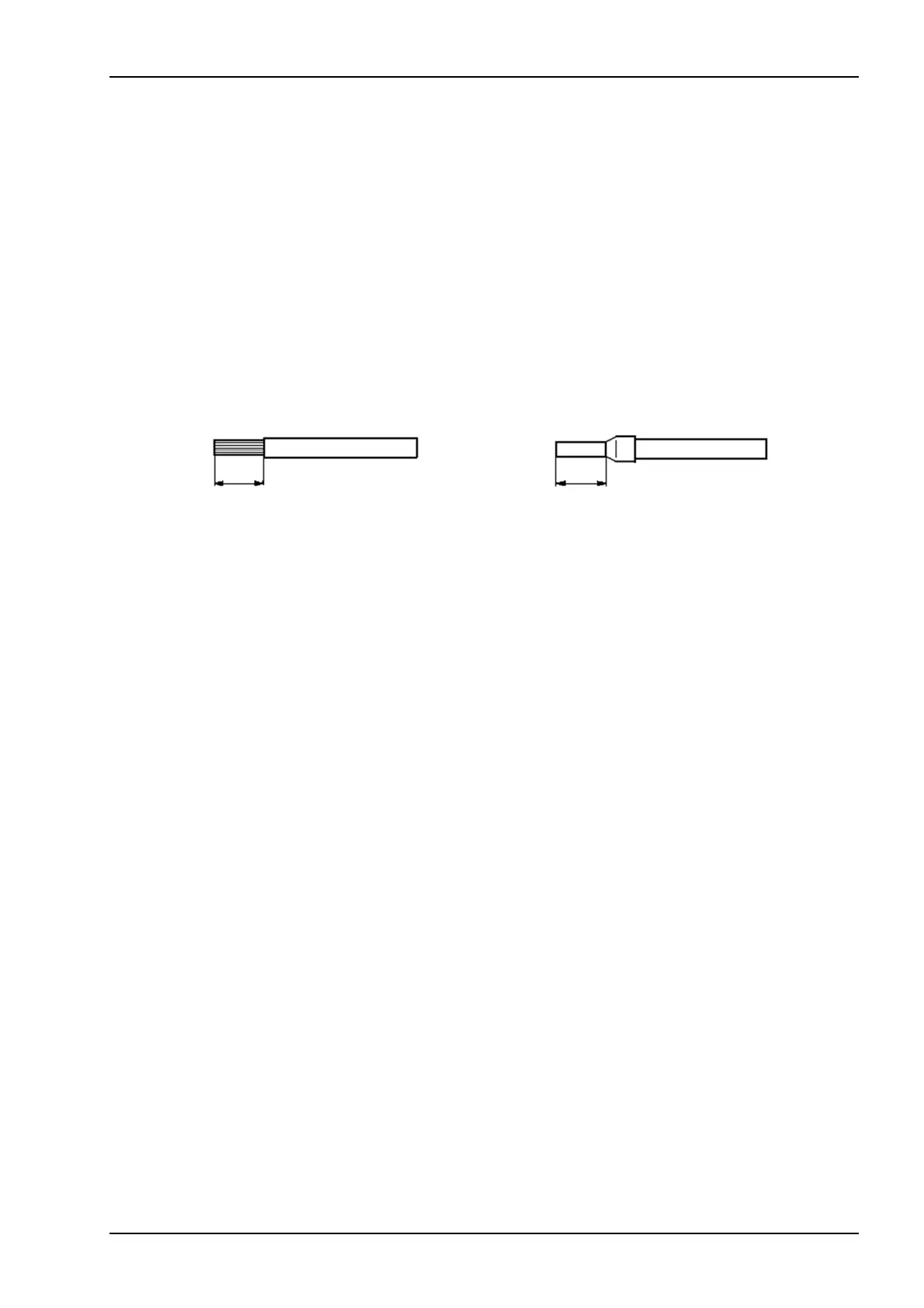

Рисунок 2 Данные для подключения блоков напряжения
Вставьте оголенный провод в зажим до упора и затяните винт.
от 10 до 12 мм мин. 10 мм
