5
de
V.
Elektroanschluss
■ Das Gerät nur an eine vorschriftsmäßig instal-
lierte Schutzkontaktsteckdose anschließen.
Keine Vielfachstecker/Steckerleisten verwenden.
■ Gerät erst an die Schutzkontaktsteckdose anschlie-
ßen, nachdem es an die Wand montiert wurde.
Nach der Montage
■ Erklären Sie dem Benutzer das Gerät und über-
geben ihm bitte die Gebrauchs anweisung.
VI.
Variabler Wandabstand
Wird das Gerät nicht wandbündig montiert, han-
delsübliches Rohrzwischenstück verwenden und
Abstandhalter „A“ entsprechend abwinkeln.
1 Wandbündige Montage
2 Wandmontage mit handelsüblichem Zwischen-
stück a, 30 mm lang
3 Wandmontage mit handelsüblichem Zwischen-
stück b, 50 mm lang, mit Abzweig für zusätzli-
chen Wasseranschluss
5
4
3
2
1
100
°C
Litermax.
min.
154
175
250
1200
125
110
62
320
265
195
110
G
1
2

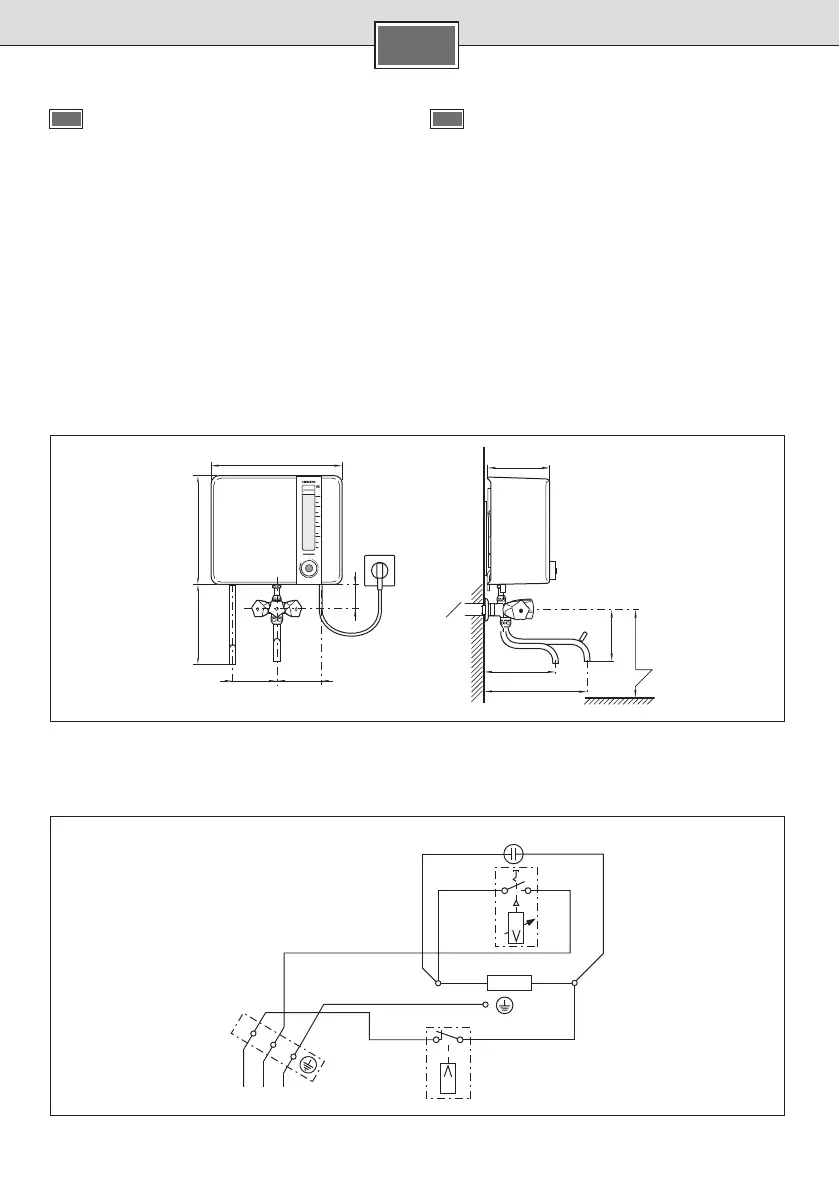

Technische Daten
Schaltplan
H1
N1
NLPE
L
N
X1
E1
N2
E1 Heizung
H1 Signallampe
N1 Temperatur-Wählbegrenzer
N2 Schutz-Temperaturregler
X1 Netzanschluss
