Siemens RVP210 User Manual

4/12 16.04.1999 4 319 2697 0 c Siemens Building Technologies / Landis & Staefa Division

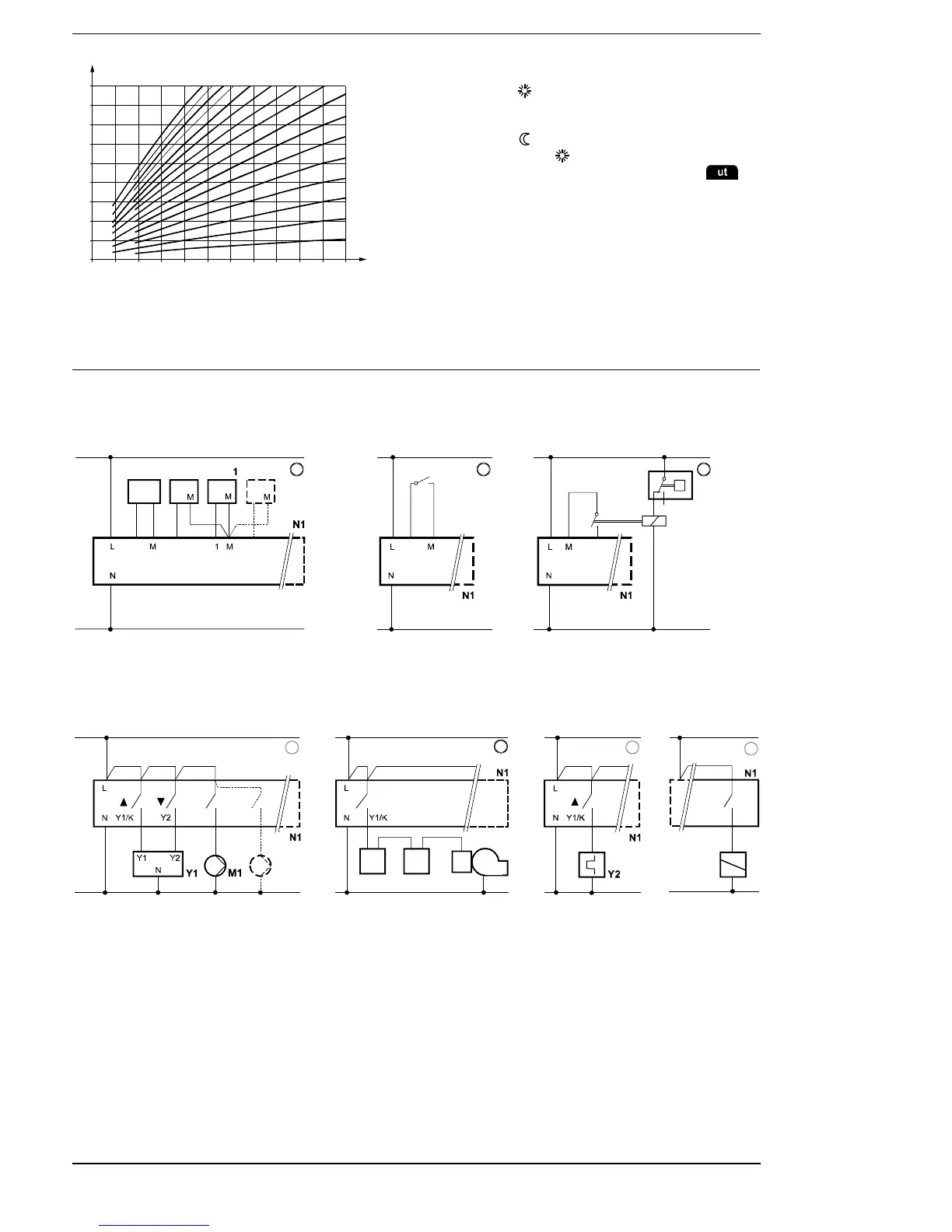

Instellingen op de regelaar
20 10
0
-10 -20 -30
90
80
70
60
50
40
30
4
3,5 3 2,75 2,5 2,25
2
1,75
1,5
1,25
1
0,75
0,5
0,25
100
2462D01
T
V
T
A
110
20
T
A
Buitentemperatuur [°C]
T
V
Aanvoertemperatuur [°C]
1. De stooklijn volgens de projectaanwijzingen in-
stellen.
2. De knop
terug op 0 instellen (fabrieksinstelling
die overeenstemt met een ruimtetemperatuur
van 20 °C).
3. De knop
op –6 laten staan (fabrieksinstelling,
verlaging t.o.v.
).
4. De bedrijfsschakelaar op een van beide
standen laten staan.
5. De schakelklok volgens de gebruiksaanwijzing
instellen.
Zo nodig, kan het deksel van het toestel met een
plombeerdraad verzegeld worden.
Aansluitschema’s
Voor laagspanning
AC 230 V
B9
B3
B3
1
D1 D2
2462A01
2
S1
2462A02
2462A03
3
B3
F3
T
c Meting van de SWW-temperatuur via voeler (enkel RVP210)
d Extern schakelcontact voor bedrijfsomschakeling
e Meting van de SWW-temperatuur via thermostaat (enkel RVP210)
Voor netspanning
2464A04
AC 230 V
1
Q1
M3
Q3/Y3
F1/F4 F2 F3
2
F1/F4
F1 F2
E1
2462A05
3
F1/F4
2462A06
Y3
Q3/Y3
4
F3
2462A07
c Aansluiting 3-punts servomotor, pomp van de verwarmingskring en (enkel RVP210) SWW-laadpomp
d Aansluiting brander (regeling van de keteltemperatuur)
e Aansluiting elektrothermische servomotor (regeling van de aanvoertemperatuur)
f Aansluiting servomotor keerklep sanitairwarmwater (enkel RVP210)
A6 Ruimtetoestel QAW50 of QAW70
B1 Aanvoer- of keteltemperatuurvoeler
B3 SWW-temperatuurvoeler (enkel RVP210)
B9 Buitentemperatuurvoeler QAC22 of QAC32
E1 Brander
F1 Ketelthermostaat
F2 Veiligheidsthermostaat
F3 Boilerthermostaat (enkel RVP210)
M1 Pomp verwarmingskring
M3 SWW-laadpomp (enkel RVP210)
N1 RVP2... regelaar
S1 Extern schakelcontact
Y1 3-puntsaandrijving
Y2 Elektrothermische aandrijving
Y3 Servomotor voor keerklep (enkel RVP210)
