2 MSK320+MB320,MRI01,MR320,MRF320 Datum 23.11.2009 Art.Nr. 80353 Änd. Stand 350/09

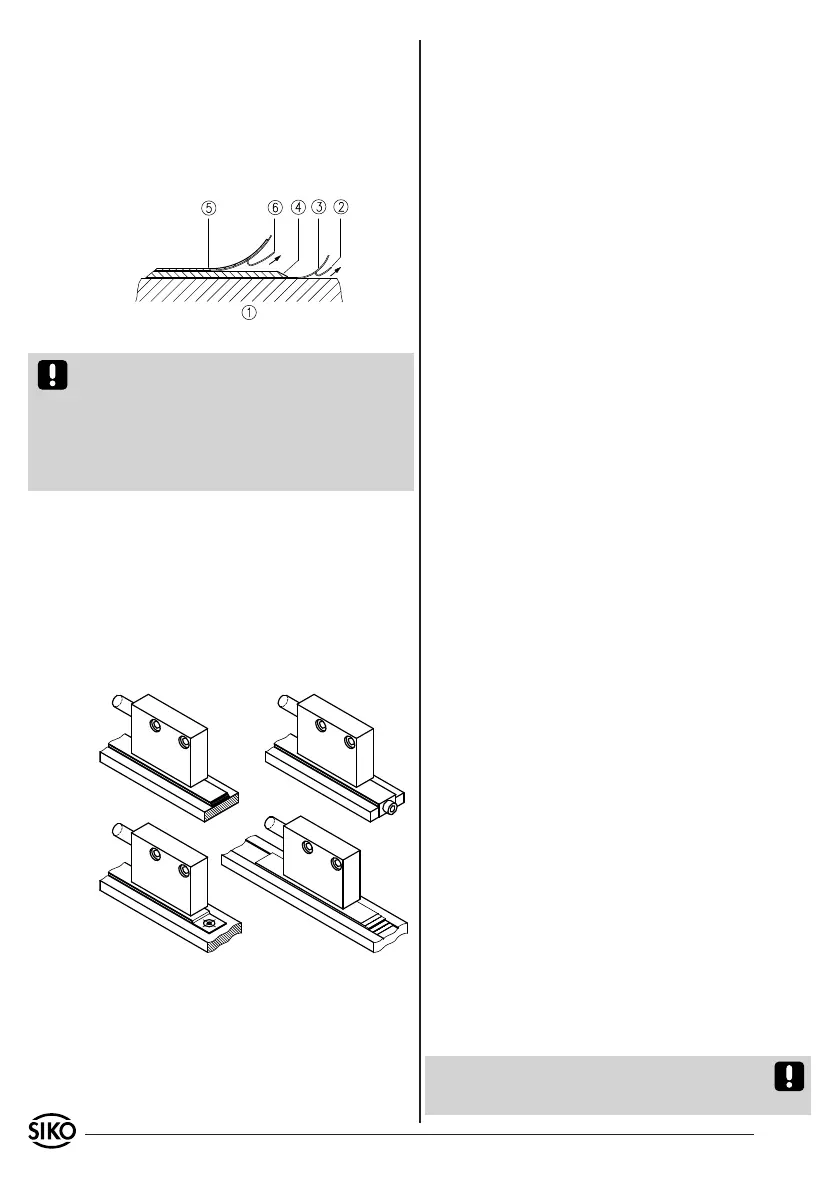

Abb. 1: Montage Magnetband
Abb. 2 Abb. 3
Abb. 4 Abb. 5
Magnetband (4) aufkleben.
Magnetbandoberfläche sorgfältig reinigen.
Am Abdeckband (5) die Schutzfolie (6) des Kle-
bebandes entfernen.
Abdeckband aufkleben (an beiden Enden leicht
überlappen lassen).
Die überlappenden Enden des Abdeckbandes gegen
Ablösen sichern.
•
•
•
•
•
und spannungsfrei montiert werden. Eventuell
erforderliche Belastungen sind am Metallflansch
aufzubringen. Schläge auf den Magnetring sind
zu vermeiden.
Ein Wellenfreistich entsprechend Abb. 6 wird
empfohlen.
3.3 Montage Magnetring MRF320
Der Magnetring MRF320 wird mittels Klebstoff
UHU Endfest 300 (o.ä.) mit der Welle verbunden.
Um den Rundlauf des Magnetrings MRF320 zu
gewährleisten, sollte die Klebefläche als Nut
ausgebildet sein. Klebstoff darf nicht aus der
Nut herauslaufen. Unmittelbar nach dem Kleb-
stoffauftrag sollte der Magnetring aufgebracht
werden. Klebevorschrift des Herstellers beachten
(24h Aushärtezeit).
3.4 Montage Magnetring MR320
Nach dem Aufschieben des Magnetringes auf die
Welle, wird durch Anziehen des Gewindestiftes M6
der MR320 mit der Welle verbunden.
Zwischen Welle und dem MR320 ist ein Schiebesitz
vorzusehen.
Der Magnetring MR320 muss möglichst kraft-
und spannungsfrei montiert werden. Eventuell
erforderliche Belastungen sind am Metallflansch
aufzubringen. Schläge auf den Magnetring sind
zu vermeiden.
Ein Wellenfreistich entsprechend Abb. 6 wird
empfohlen
3.5 Montage Magnetsensor MSK320
Der Magnetsensor MSK320, Bauform F kann z.B. an
einen Montagewinkel mit entsprechender Befesti-
gungsbohrung durch Anziehen der zwei Muttern
M8x0,5 befestigt werden.
Der Magnetsensor MSK320, Bauform A+AM können
durch Verwendung von 2 Schrauben M3 über die
ø3,5mm Durchgangslöcher befestigt werden. Es
wird empfohlen die beiliegenden Befestigungs-
schrauben und Federringe zu verwenden (Anzugs-
moment Bauform A=0,25Nm, Bauform AM=1Nm).
Kabel sind so zu verlegen, dass keine Beschä-
digungsgefahr besteht. Zugentlastung und
wenn nötig Schleppkette oder Schutzschlauch
vorsehen.
Auf richtige Ausrichtung bezüglich der
Zählrichtung achten (Abb. 6+7). Dies ist uner-
heblich falls sich die Zählrichtung in der elektro-
nischen Auswertung umkehren läßt (wie z.B. bei
den Magnetbandanzeigen von SIKO).
Achtung! Die Toleranz- und Abstandsmaße müs-
sen über die gesamte Messstrecke eingehalten
werden.
•
•
•
•
•
•
•
•
Achtung! Die Beeinflussung durch magnetische
Felder ist zu vermeiden. Insbesondere dürfen kei-
ne Magnetfelder (z.B. Haftmagnete oder andere
Dauermagnete) in direkten Kontakt mit dem Ma-
gnetband geraten. In stromlosem Zustand werden
Bewegungen oder Verstellungen des Magnetsensors
von der Folgeelektronik nicht erkannt und erfaßt.
Montagebeispiele
Die einfache Montageart, durch angeschrägtes
Schutzband (Abb. 2), ist nur in sehr geschützter Um-
gebung zu empfehlen. Bei ungeschützer Umgebung
besteht Abschälgefahr. In solchen Fällen sind Mon-
tagearten, wie in Abb. 3 und 4 gezeigt, geeigneter.
Den optimalen Schutz bietet die Montage in einer
Nut (Abb. 5), die so tief sein sollte, dass das Magnet-
band vollständig darin eingebettet werden kann.
3.2 Montage Magnetring MRI01
Nach dem Aufschieben des Magnetringes auf die
Welle, wird durch Anziehen des Gewindestiftes M4
der MRI01 mit der Welle verbunden.
Zwischen Welle und dem MRI01 ist ein Schiebesitz
vorzusehen.
Der Magnetring MRI01 muss möglichst kraft-
•
•
