MSK320+MB320,MRI01,MR320,MRF320 Datum 23.11.2009 Art.Nr. 80353 Änd. Stand 350/09 5

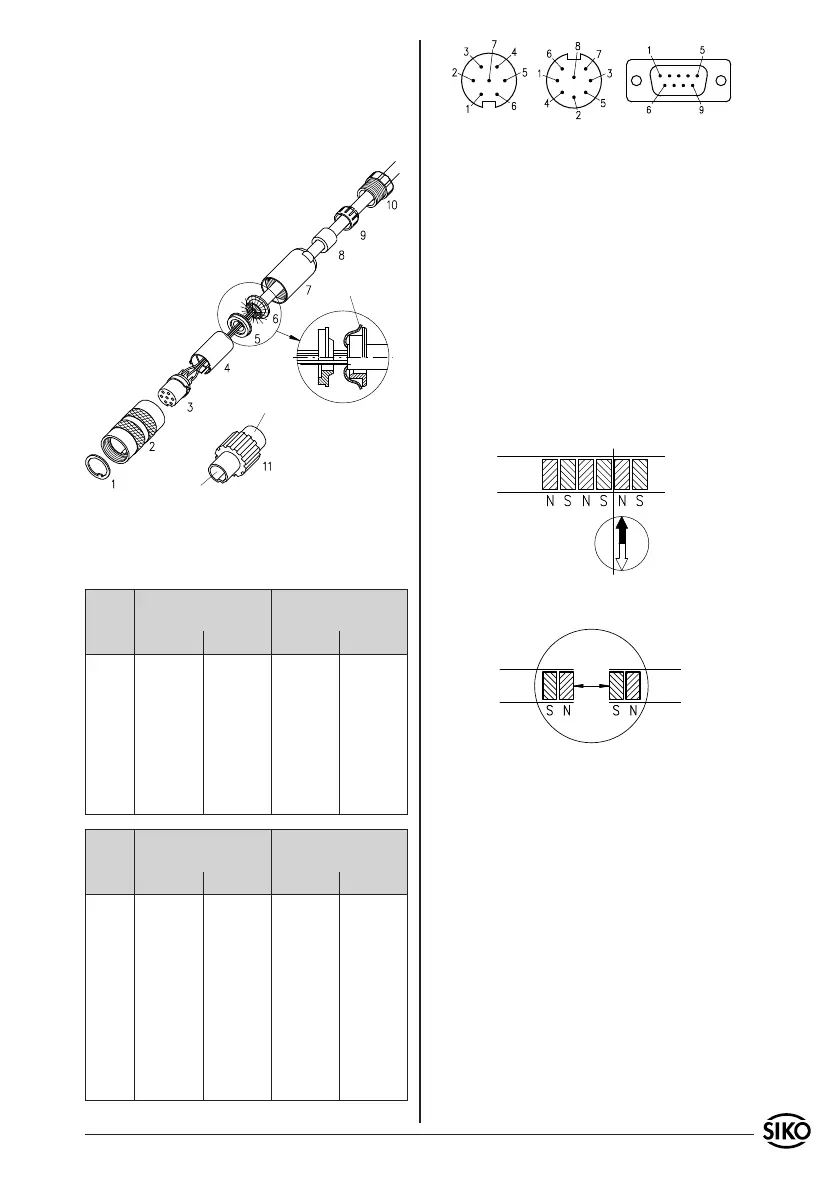

Abb. 9: Montage Anschlussart E6
Schirm
Buchsenteil
Stiftteil
Ansichtseite = Steckseite
Abb. 11: Ermittlung der Polarität. Ansetzen des
Magnetbandes
Abb. 10: Ermittlung der Polarität. Trennung des
Magnetbandes.
Pos. 2 und 7 aufschieben und mittels Montage-
werkzeug Pos. 11 verschrauben.
Pos. 8 in Pos. 9 stecken, beides in Pos. 7
schieben.
Pos. 10 mit Pos. 7 verschrauben.
Pos. 1 in Pos. 2 schieben.
8.
9.
10.
11.
E8: Anschluss mit 9-pol. D-SUB Stiftkontakt und
Buchsenkontakt.
Signal nicht
invertiert
invertiert
E6 E8 E6 E8
A PIN 3 PIN 3 PIN 1 PIN 1
B 4 4 2 2
+UB 2 2 4 4
GND 1 1 5 5
A/ - - - - - - 6 6
B/ - - - - - - 7 7
- - - 5-7 5-9 3 3, 8, 9
Signal nicht invertiert
mit Referenzsignal
invertiert mit
Referenzsignal
E6 E8 E6 E8
A PIN 3 PIN 3 PIN 1 PIN 1
B 4 4 2 2
I 5 5 3 3
+UB 2 2 4 4
GND 1 1 5 5
A/ - - - - - - 6 6
B/ - - - - - - 7 7
I/ - - - - - - 8 8
- - - 6-7 6-9 9
5. Verlängern von Magnetbändern
Manche Anwendungsfälle können die Verlängerung
des Magnetbandes erfordern. Mit einfachen Hilfs-
mitteln besteht die Möglichkeit das Magnetband
zu trennen und wieder zusammenzusetzen.
Es ist jedoch selbst bei exakter Vorgehenswei-
se damit zu rechnen, dass die Genauigkeit an
der Trennstelle beeinträchtigt wird (Fehler min.
0,1mm ... 0,2mm).
Hilfsmittel
Magnetlupe, -folie oder Metallstaub
Lineal oder geeignetes Werkzeug
Kompaßnadel
•
•
•
Vorgehensweise
Falls ein Abdeckband vorhanden ist, muss dieses
zuerst entfernt werden.
Polteilung durch Bestreuen des Magnetbandes
mit Metallstaub oder mit Hilfe einer Magnetlupe
oder Magnetfolie ermitteln.
Wenn erforderlich mit Kompaßnadel kontrollie-
ren, wo sich die Pole am Magnetband befinden
(Abb. 10).
Lineal anlegen und Magnetband mit scharfem
Messer rechtwinklig abtrennen. Anschließend
auch Trägerband entsprechend kürzen.
Vorherige Schritte am anzusetzenden Band
wiederholen.
Vor dem Ansetzen die Polarität überprüfen.
•
•
•
•
•
•
