através dos purgadores de ar.
Se a pressão tiver subido muito, além do
límite previsto, será necessário evacuar a
parte excedente usando o purgador do ar.
2.5.1

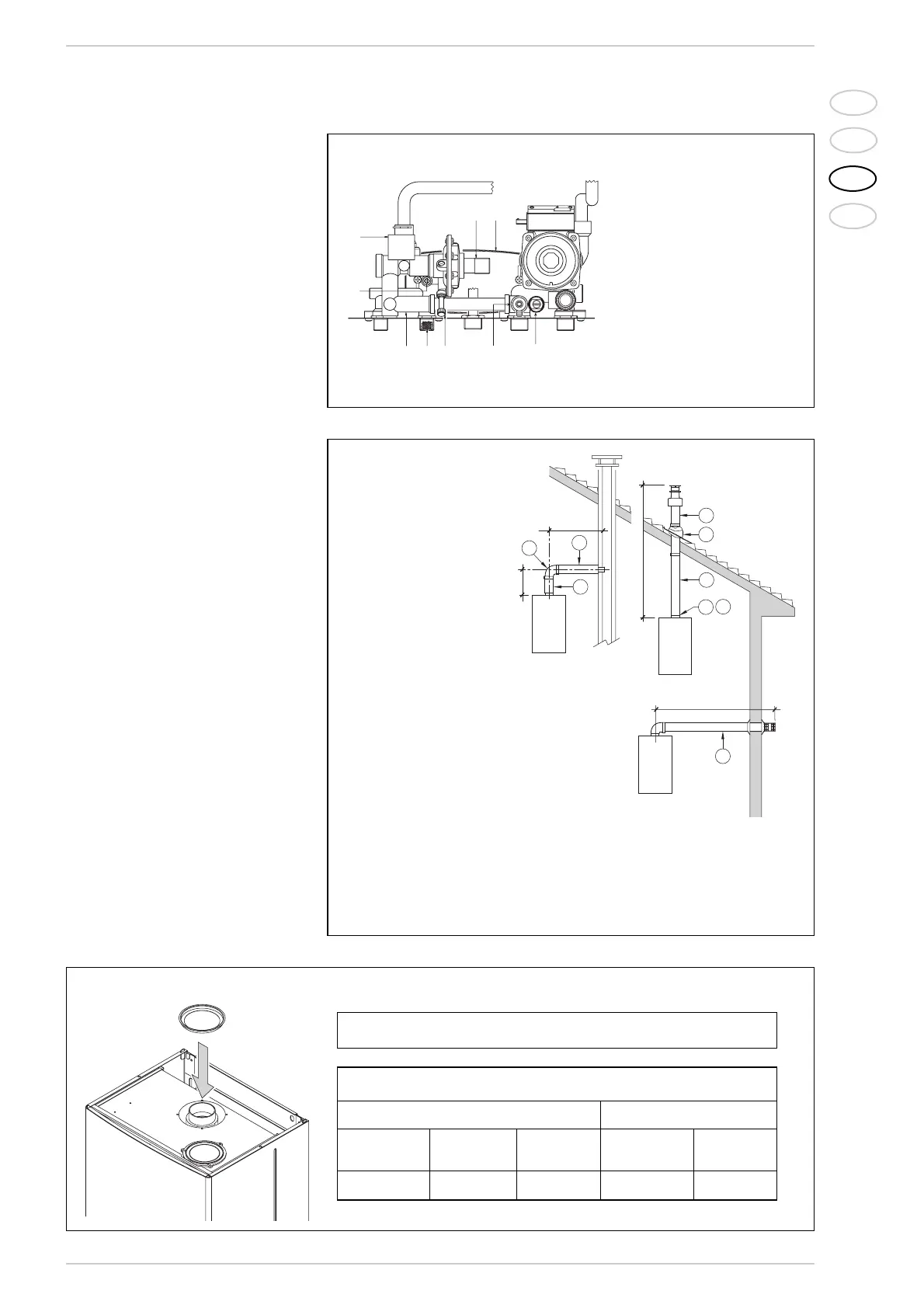

Esvaziamento do equipamento (fig. 5)
Para efectuar esta operação, utilizar a tornei-
ra de esvaziamento (9). Antes de efectuar
esta operação deve-se desligar a caldeira.
2.6 FUMEIROS/CHAMINES
Um fumeiro ou chaminé para a evacuação
para a atmosfera dos produtos da combu-
stão deve respeitar os requisitos previstos
nas normas em vigor.
2.6.1 Entubamento de chaminés
existente
Para a recuperação ou entubamento de chaminés
existentes devem ser utilizadas condutas declara-
das idóneas para o objectivo pelo fabricante dessas
condutas, seguindo as modalidades de instalação e
de utilização indicadas por esse mesmo fabricante.
2.7 INSTALAÇÃO CONDUTA
COAXIAL ø 60/100
O conduta de aspiração e evacuação coaxial ø
60/100 é fornecida num kit cod. 8084813 dotado
de folheto de instruções para a montagem.
Com a curva fornecida no kit, o comprimento
máximo horizontal da conduta não deverá ultra-
passar os 3,5 metros.
Os esquemas da fig. 6 ilustram alguns exemplos
dos diferentes tipos de modalidades de descarga
coaxial.
2.7.1 Diafragma da conduta coaxial
A caldeira é fornecida de série com o diafragma
ø 86.
Para a colocação consultar a fig. 7.
C12
C32
C42
3
1
2
7
6
4
3
2
min 1,3 m - max 5 m
8
x
y
x + y = max 3,5 m "25"
x + y = max 3,0 m "30-35"
max 3,5 m "25"
max 3,0 m "30-35"
LEGENDA
1 Kit de conduta coaxial
L. 810 cód. 8084813
2 a Extensão L. 1000
cód. 8096103
2 b Extensão L. 500 cód. 8096102
3 Extensão vertical L. 200 cód. 8086908
4 Curva suplementar a 90° cód. 8095801
6 Telha com articulação cód. 8091300
7 Term. de saída para telhado L.1284 cód. 8091200
8 Recuperação da condensação
vertical L. 200 cód. 8092803
Fig. 6
ATENÇÃO:
– A instalação de cada curva suplementar a 90° reduz o troço à disposição de
0,90 metros.
– A instalação de cada curva suplementar a 45° reduz o troço à disposição de
0,45 metros.
– A introdução da recuperação da condensação (8) é aconselhável para troços
verticais superiores a 2,5 metros e limita o comprimento máximo a 4 metros.
Fig. 5
LEGENDA
1 Colector de
entrada/saída da água quente
2 Torneira de carga
3 Filtro da água quente
4 By-pass
5 Regulador de fluxo
6 Permutador da água quente
7 Micro-interruptores
8 Fluxóstato da água
9 Descarga da caldeira
Nas tipologias de descarga C12-C42 utilizar o diafragma ø 86 somente quando o
comprimento da conduta coaxial for inferior a 1 metros.
Na tipologia de descarga C32 utilizar, em função do comprimento da conduta e sem
curvas adicionais, os seguintes diafragmas:
Instalações com extensão vertical Instalações com a recuperação
cód. 8086908 de condensação cód. 8092803
Diafragma Diafragma Sem Diafragma Nenhum
de série ø 86 opcional ø 87,5 diafragma opcional ø 87,5 diafragma
(cód. 6028623) (cód. 6028624) (cód. 6028624)
L mín = 1,3 m L mín = 2,5 m L mín = 4 m L máx = 2,5 m L mín = 2,5 m
L máx = 2,5 m L máx = 4 m L máx = 5 m L máx = 4 m
Fig. 7
