2.8 INSTALAÇÃO CONDUTAS
SEPARADAS ø 80
Durante a instalação aconselha-se a seguir
as disposições das Normas e alguns con-
selhos práticos:
– Em caso de aspiração directa do exterior,
quando a conduta tem um comprimento
superior a 1 m, aconselha-se o isolamen-
to para evitar, nos períodos particular-
mente frios, a formação de orvalho no
exterior dos tubos.
– Com a conduta de evacuação situada no
exterior do edifício, ou em ambientes
frios, é necessário efectuar o isolamento
para evitar falsas partidas do queimador.
Nestes casos, é necessário instalar na
tubagem um sistema de recolha da con-
densação.
–
Em caso de atravessamento de paredes
inflamáveis, isolar o troço de atravessa-
mento da conduta de descarga dos
fumos com lã de vidro de 30 mm de
espessura, densidade 50 kg/m
3
.
O comprimento máximo total, obtido
somando os comprimentos das tubagens
de aspiração e descarga, é determinada
pelas perdas de carga dos acessórios
introduzidos e não deverá ser superior a
7,6 mm H
2
O.
Para as perdas de carga dos acessórios
consultar a Tabela 1.

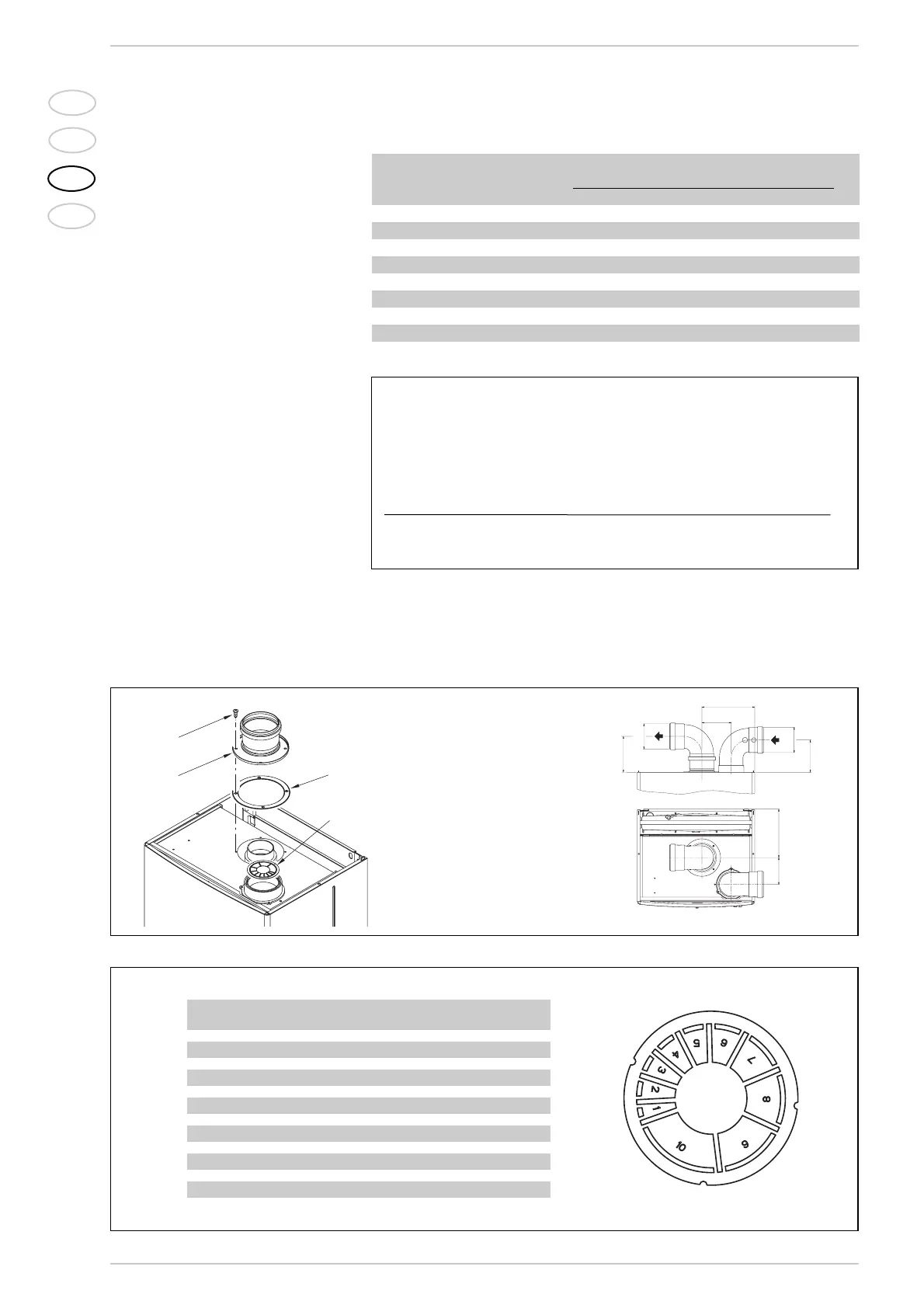

2.8.1 Kit de condutas separadas (fig. 8)
O kit de condutas separadas cód.
8089904 é fornecido com o diafragma de
aspiração que deve ser empregue, em
função da perda de carga máxima consen-
tida em ambas as condutas, como indicado
na fig. 8/a.
52
IT
ES
PT
GB
Exemplo de cálculo de instalação consentida de una “25 BF TS” visto que a soma das perdas
de carga dos acessórios introduzidos é inferior a 7,6 mm H
2
O:
Aspiração Evacuação
7 m tubo horizontal ø 80 x 0,20 1,40 –
7 m tubo horizontal ø 80 x 0,30 – 2,10
n° 2 curvas 90° ø 80 x 0,30 0,60 –
n° 2 curvas 90° ø 80 x 0,40 – 0,80
n° 1 terminal ø 80 0,10 0,30
Perda de carga total 2,10 + 3,20 = 5,3 mm H
2
O
Com esta perda de carga total é necessário retirar o diafragma aspirazione settori dal n°1 al n°7.
Fig. 8
Fig. 8/a
LEGENDA
1 Junta de esponja ø125/95
2 Parafuso de fixação
3 Manilha de descarga dos fumos
4 Diafragma de aspiração
TABELA 1
Acessórios ø 80 Perda de carga (mm H2O)
“25 BF TS”
Aspiração Descarga Saída telhado
Curva a 90° MF 0,30 0,40 –
Curva a 45° MF 0,20 0,30 –
Extensão C. 1000 (horizontal) 0,20 0,30 –
Extensão C. 1000 (vertical) 0,30 0,20 –
Terminal de descarga – 0,30 –
Terminal de aspiração 0,10 – –
Colector 0,20 – –
Terminal de saída telhado L.1390 – – 0,50
Tê de rec. da condensação – 1,00 –
N° sectores Perda de carga total mm H2O
a tirar “25 BF TS”
nenhum 0 ÷ 0,8
n° 1 0,8 ÷ 1,6
n° 1 e 2 1,6 ÷ 2,4
da n° 1 a 3 2,4 ÷ 3,1
da n° 1 a 4 3,1 ÷ 3,8
da n° 1 a 5 3,8 ÷ 4,5
da n° 1 a 6 4,5 ÷ 5,2
da n° 1 a 7 5,2 ÷ 5,8
da n° 1 a 8 5,8 ÷ 6,4
da n° 1 a 9 6,4 ÷ 7,0
da n° 1 a 10 -
sem diafragma 7,0 ÷ 7,6
