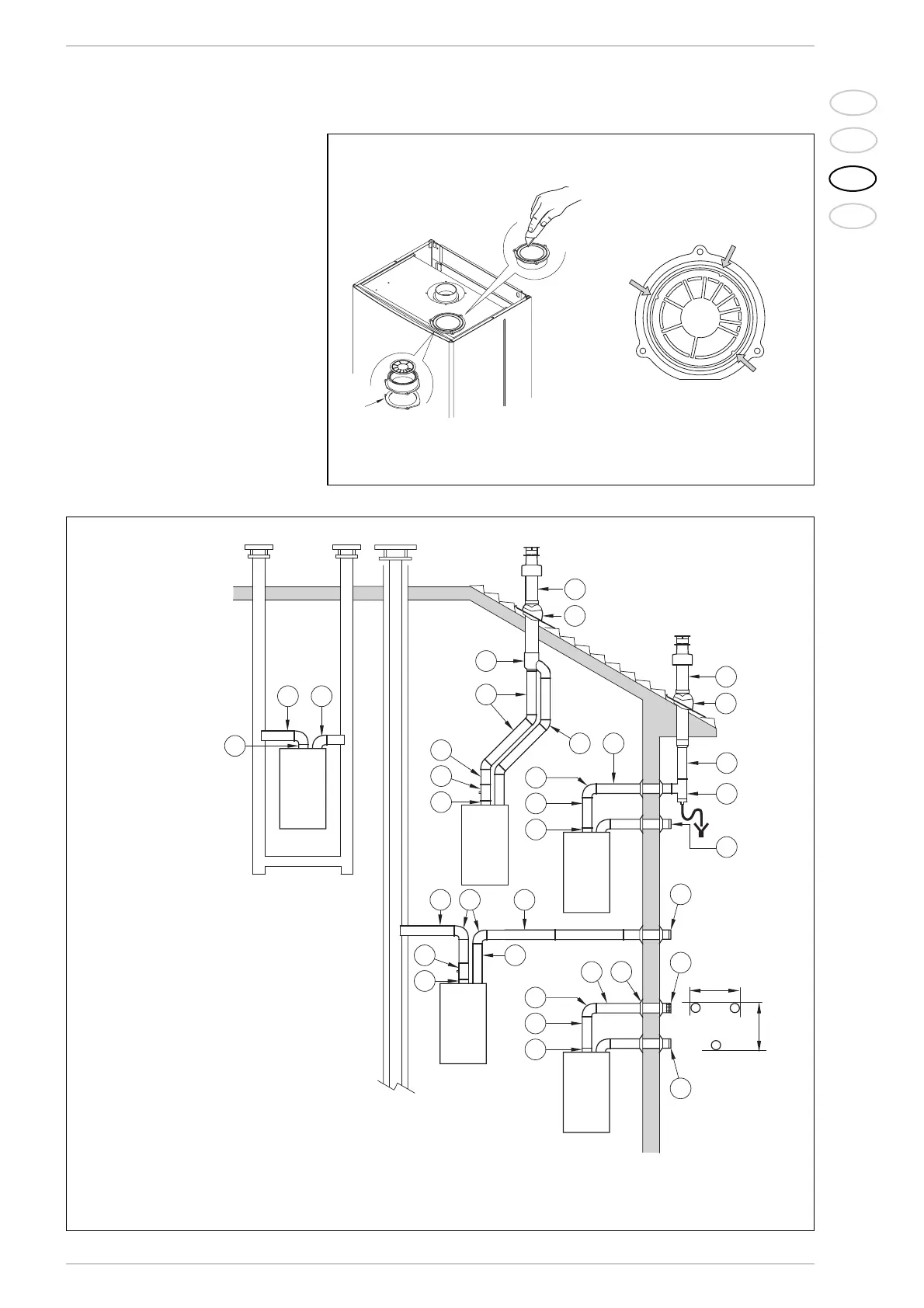

Para utilizar a tomada de ar neste tipo
de descarga é necessário executar as
seguintes operações (fig. 9):
– Retirar o fundo da tomada de ar cor-
tando-o com uma ferramenta (a);
– Inverter a tomada de ar (b) e substi-
tuir o vedante (5) pelo fornecido no kit
cód. 8089904;
– Introduzir, até encostar, o diafragma
de aspiração fornecido no kit cód.
8089904;
Agora é possível enfiar a extensão ou a
curva no respectivo lugar para completar
a aspiração (não é exigido o uso de
nenhum vedante ou material de vedação).
2.8.2 Modalidades de descarga
Os esquemas da fig. 9/a ilustram
alguns exemplos dos diferentes tipos de
modalidades de descarga separados.
max 0,5 m
max 0,5 m
C12
B52
1
4
9
C52
B52
C32
C42
3
2
11
10
C82
B22
6
5
6
12
3
11
10
3
7
1
8
3
1
3
2
3
3 2
1
3
2
3
6
3
1
8 3
LEGENDA
1 Kit condutas separadas cód. 8089904
2 a Curva de 90° MF ( n°6 ) cod. 8077410
2 b Curva de 90° MF isolada cod. 8077408
3 a Extensão L. 1000 ( n°6 ) cod. 8077309
3 b Extensão L. 1000 isolada cod. 8077306
3 c Extensão L. 500 ( n°6 ) cod. 8077308
4 Terminal de evacuação cod. 8089501
5 Kit aros int.-ext. cod. 8091500
6 Terminal de aspiração cod. 8089500
7 Curva de 45° MF ( n°6 ) cod. 8077411
8 Descarga condensação L. 135 cod. 8092800
9 Separador cod. 8091400
10 Telha com articulação cod. 8091300
11 Terminal saída telhado L. 1390 cod. 8091201
12 Tee descarga condensação cod. 8093300
(a)
(b)
5
Fig. 9
Fig. 9/a
ATENÇÃO: No tipo C52 as condutas de descarga e de aspiração não podem sair em paredes opostas.
ATENÇÃO: As três bases previ-
stas no diafragma permitem a
montagem na tomada de ar numa
única posição.
