2.9
EVACUAÇÃO FORÇADA
(Tipo B22-52)
Durante a instalação devem ser respeita-
das as seguintes disposições:
– Isolar a conduta de evacuação e instalar,
na base da conduta vertical, um sistema
de recolha da condensação.
– No caso de atravessamento de paredes
combustíveis, isolar o troço de atraves-
samento da conduta de evacuação dos
fumos com lã de vidro com 30 mm de
espessura, densidade 50 kg/m
3
.
Este tipo de evacuação, nas versões “25 BF
TS”, é efectuado com o kit especial cód.
8089904. Para a montagem do kit, consul-
tar a alínea 2.9.1. Proteger a aspiração com
o acessório opcional cód. 8089501.

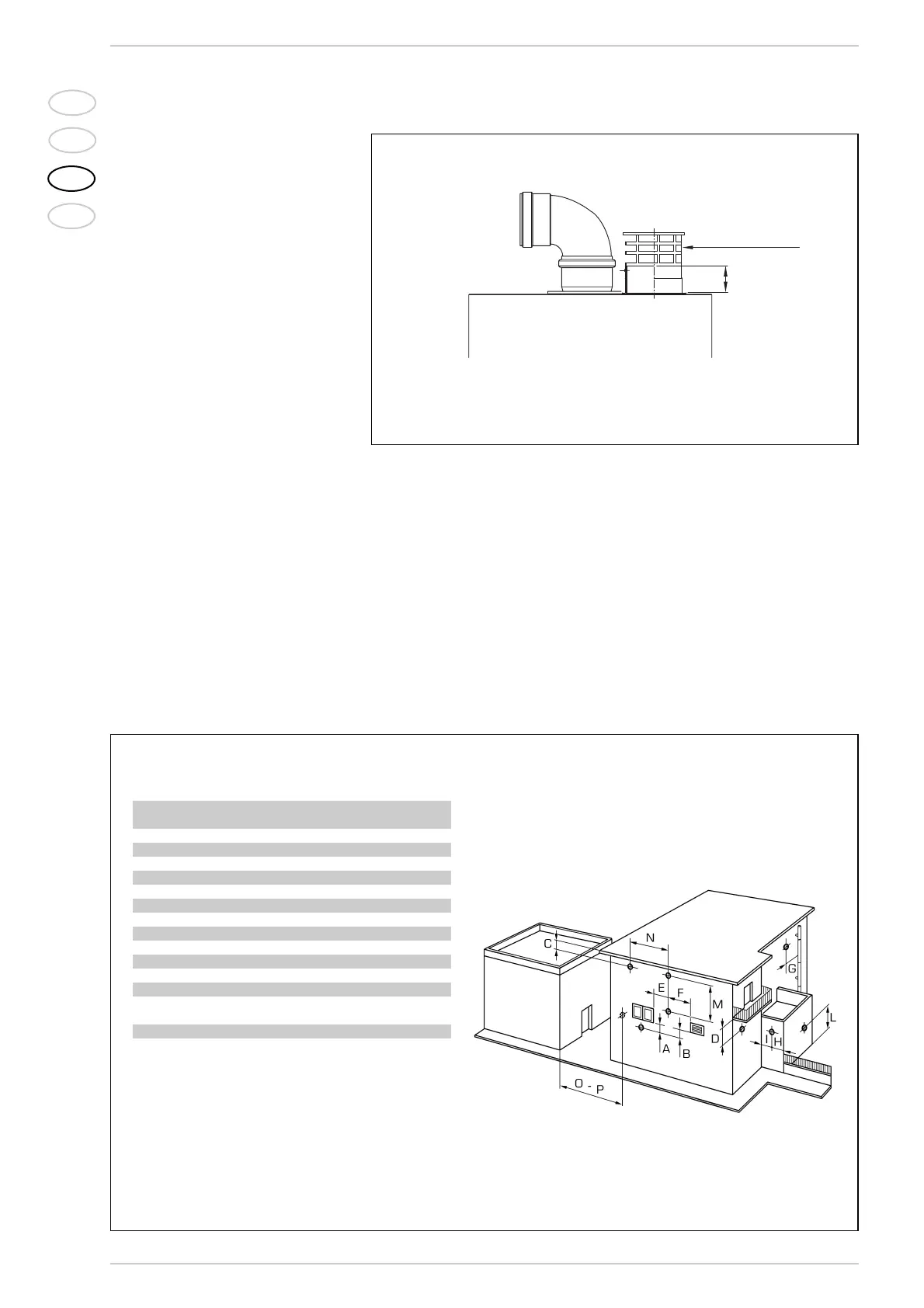

A montagem do acessório efectua-se cor-
tando de qualquer extensão de 80 mm de
diâmetro um troço com 50 mm de compri-
mento a encaixar na tomada de ar no qual
depois se enfia o acessório que deverá ser
fixado no troço com os respectivos parafu-
sos (fig. 10).
O kit cód. 8089904 é fornecido com o dia-
fragma de aspiração que deve ser utilizado,
em função da perda de carga máxima con-
sentida, como indicado na fig. 8/a.
A perda de carga máxima consentida não
deverá ser superior a 7,6 mm
H2O
.
Como o comprimento máximo da conduta é
determinado somando as perdas de carga
de cada acessório inserido, para o cálculo
deve-se consultar a Tabela 1.
2.10 POSICIONAMENTO TERMINAIS
DE DESCARGA
Os terminais de descarga para aparelhos
de tiragem forçada podem ser situados
nas paredes externas do edifício.
A título indicativo e não vinculativo, indica-
mos na Tabela 2 as distâncias mínimas a
respeitar fazendo referência ao tipo de
um edifício como indicado na fig. 11.
2.11 LIGAÇÃO ELECTRICA
A caldeira é fornecida com cabo de alimen-
tação eléctrica que, em caso de substi-
tuição, deverá ser requerido exclusivamen-
te à Sime.
A alimentação deverá ser efectuada com
corrente monofásica 230V - 50 Hz através
de um interruptor geral protegido por fusí-
veis com distância entro os contactos de
pelo menos 3 mm
NOTA:
O aparelho deve ser ligado a um equipa-
mento de terra eficiente.
A SIME não se pode responsabilizar por
danos em pessoas ou bens causados pela
falta de ligação à terra da caldeira.
TABELA 2
Posição do terminal Aparelhos desde 7 até 35 kW
(distâncias in mm)
A - sob a janela 600
B - sob a abertura de ventilação 600
C - sob o beiral do telhado 300
D - sob a varanda (1) 300
E - de uma janela adjacente 400
F - de uma abertura de ventilação adjacente 600
G - de tubos ou evacuações horiz. ou vertic. (2) 300
H - dum ângulo do edifício 300
I - duma parte reentrante de edifício 300
L - do solo ou de outro piso 2500
M - entre dois terminais em vertical 1500
N - entre dois terminais en horizontal 1000
O - duma superf. fronteira sem
aberturas o terminais 2000
P - idem, mas com aberturas y terminais 3000
1) Os terminais sob uma varanda devem ser colocados em posição
tal que o percurso total dos fumos, desde o ponto de saída até á
saída do perímetro exterior da varanda, incluido a altura do even-
tual balaústre de proteção, não seja inferior a 2000 mm.
2) Na colocação dos terminais, deverão ser adoptadas distâncias
não inferiores a 1500 mm na proximidade de materiais sensíveis
á acção dos produtos da combustão (por exemplo, beirais de
material plástico, ressaltos de madeira, etc.), a não ser que sejam
tomadas medidas de segurança adequadas.
Fig. 11
cod. 8089501
