2.11.1 Quadro eléctrico (fig. 12)
Antes de cada intervenção, desligar a ali-
mentação eléctrica no interruptor bipolar
do equipamento pois, com o selector da
caldeira na posição “OFF”, o quadro eléctri-
co permanece alimentado.
Retirar os três parafusos (9) que fixam o pai-
nel de comandos e puxar o painel para a
frente para que se possa inclinar para baixo.
Para o acesso aos componentes do quadro
eléctrico desapertar os quatro parafusos
que fixam a protecção (6).
2.11.2 Ligação cronotermóstato (fig. 12)
Para ter acesso ao conector “TA” retire a
cobertura (7) do quadro de comando e ligue
electricamente ou cronotermóstato nos bor-
nes 15-16, depois de ter removido a ponte exi-
stente. O cronotermóstato a utilizar, cuja
instalação é aconselhada para obter uma
melhor regulação da temperatura e um
maior conforto no ambiente, deve ser de
classe II, em conformidade com a norma EN
60730.1 (contacto eléctrico limpo).
8
125
4
67
9

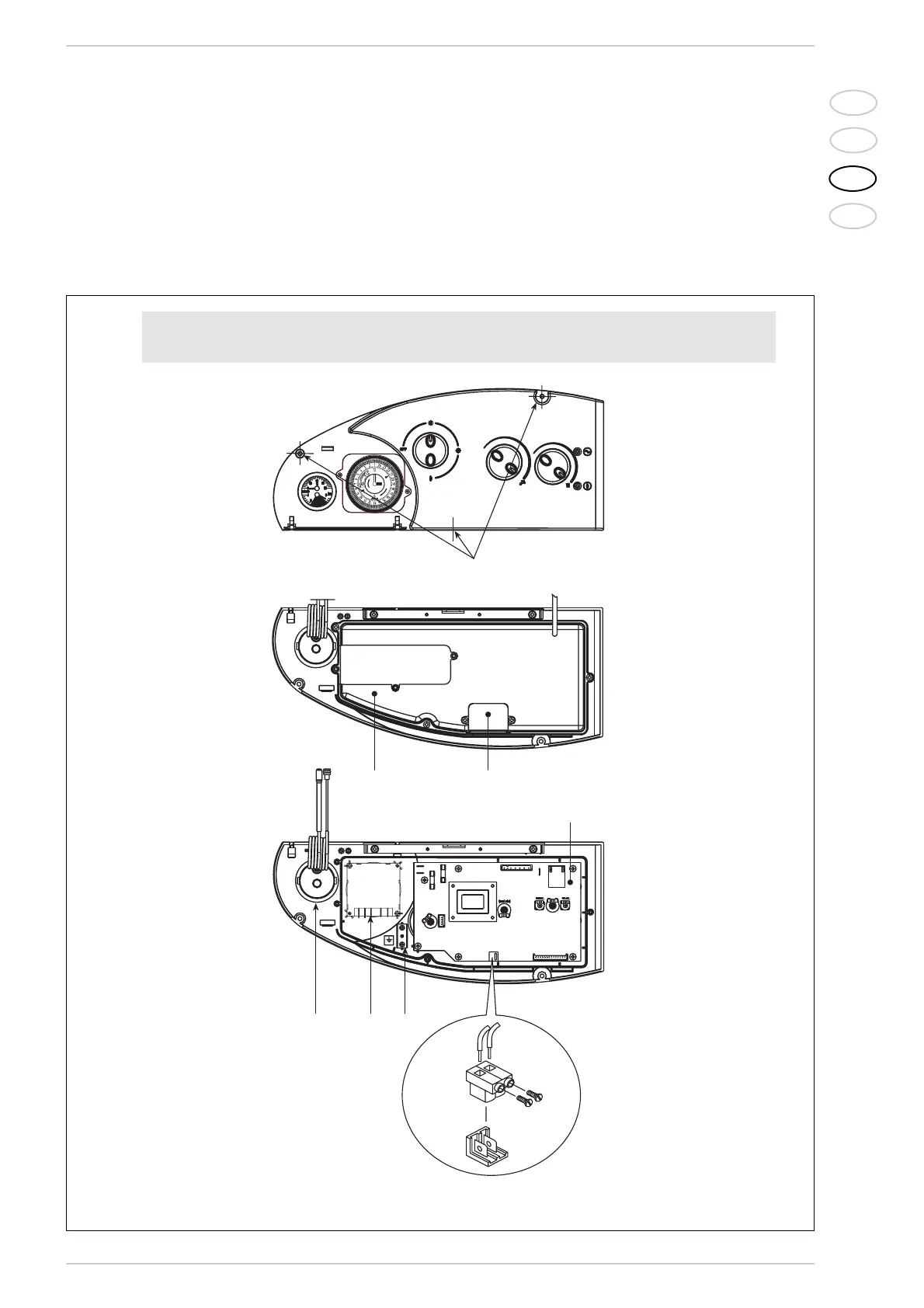

Fig. 12
LEGENDA
1 Termomanómetro
2 Relógio programador a pedido cod. 8092213/14
4 Placa electrónica
5 Faston de tierra
6 Protección instrumentos
7 Cobertura (TA)
8 Ligador (TA)
9 Parafuso de fixação
ATENCIÓN: Después de haber sacado los 3 tornillos (9) tirar
hacia adelante el panel porque se pueda inclinar hacia abajo.
IMPORTANTE
Antes de cada intervenção, desligar a alimentação eléctrica no interruptor bipolar do equipamento
pois, com o selector da caldeira na posição “OFF”, o quadro eléctrico permanece alimentado.
