Sime FORMAT.zip 5 25 BF TS - Page 58

56
IT
ES
PT
GB
CN6
CN2
CN7
LEGENDA
F Fusível (1.6 AT)
PI Bomba da instalação
EV1-2 Bobina válvula do gás
V Ventilador
PF Pressóstato dos fumos
VP Válvula pressostática
M Modulador
SM Sonda aquecimento
TA Cronotermóstato
EAR Eléctroco de acendimento/detecção
TRA Transformador de acendimento
TS Termóstato de segurança
FL Fluxóstato
OP Relógio programador (x GB).
Nota: O cronotermóstato deve ser ligado aos
bornes 15-16 do conector “TA” depois de se
tirado a ponte.

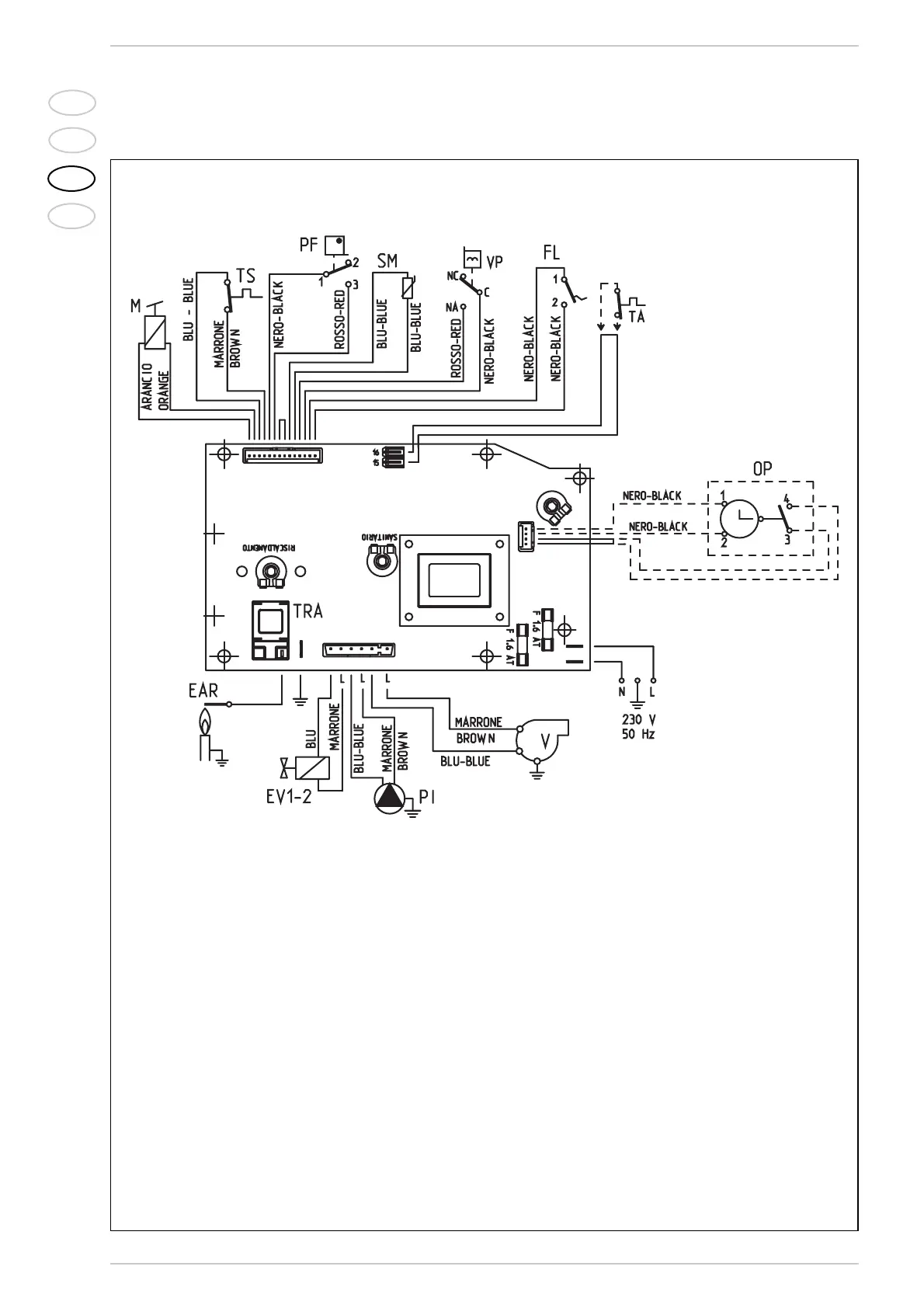

Fig. 13
2.11.3 Esquema eléctrico
CÓDIGOS DAS PEÇAS SOBRESSELENTES
DOS CONECTORES:
CN2 cód. 6299909
CN6 cód. 6299906
CN7 cód. 6299907
