57
IT
ES
PT
GB
3.1 PLACA ELECTRÓNICA
As placas electrónicas são realizadas em
conformidade com a directiva Baixa
Tensão CEE 73/23. São alimentadas elec-
tricamente com uma tensão de 230V e
por meio de um transformador incorpora-
do alimentam a 24V os seguintes compo-
nentes: modulador, sonda sanitário/aque-
cimento, cronotermóstato,
fluxóstato
/pressóstato da água, válvula
pressóstato, termóstato dos fumos/pres-
sóstato dos fumos, termóstato de segu-
rança
e relógio programador.
Um sistema de modulação automática e
contínua permite á caldeira adaptar a
potência ás várias exigências da instalação
o do utente. Os componentes electrónicos
são garantidos para funcionarem com tem-
peraturas entre 0 e +60°C.
3.1.1 Anomalias
de funcionamento
Os led que assinalam um funcionamento
irregular ou incorrecto do aparelho, estão
indicados na fig. 14.
3.1.2 Dispositivos
A placa electrónica es equipada com os
seguintes dispositivos (fig. 15):
Ligador “METANO/GPL(4)
Com o ligador desligado a caldeira es
preparada para funcionar com METANO;
com o ligador ligado, com GPL.
ATENÇÃO: Todas as operações descritas
devem necessariamente ser executadas
por pessoal autorizado.
3.2 SONDA TEMPERATURA
Sistema anti-gelo realizado com a sonda
NTC de aquecimento activo quando a tem-
peratura da água atinge os 6°C.
A sonda tem a função de termóstato limite
fixando o apagamento do queimador quan-
do a temperatura detectada é superior a
85°C; a temperatura de restabelecimento
está fixada a 80°C.
Com a sonda interrompida, a caldeira não
funciona em ambos os serviços.
A Tabela 3 indica os valores de resistência
() da sonda em função da variação da
3 CARACTERISTICAS
1
2
1045
3
7
8
9

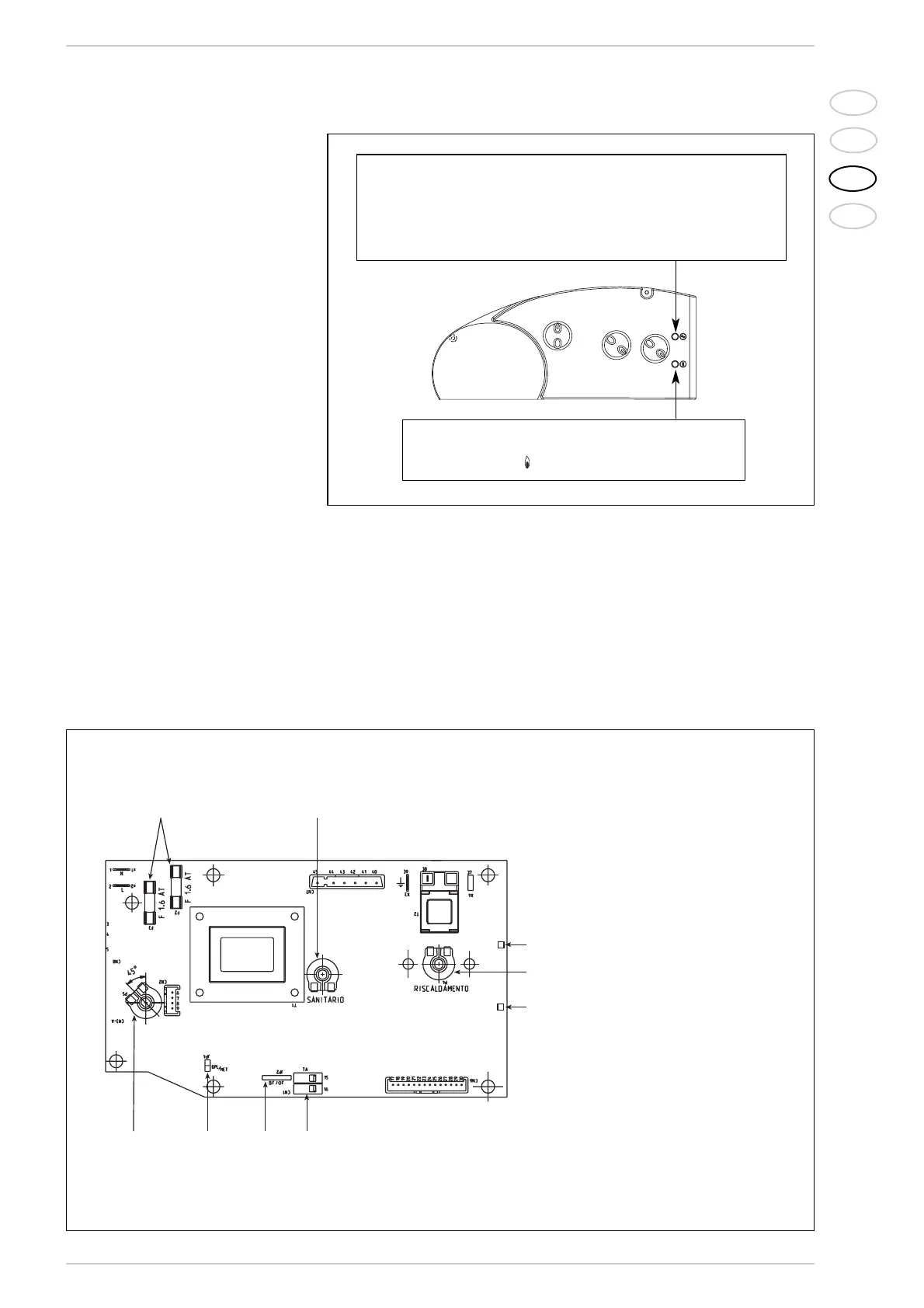

Fig. 15
LEGENDA
1 Ligador JP2
2 Fusível (1,6 AT)
3 Potenciômetro sanitário
4 Ligador “METANO/GPL ”
5 Selector OFF/VER/INV/ DESBLOQUEIO
7 Led vermelho de bloqueio
8 Potenciõmetro aquecimento
9 Led bicolor verde/cor-de-laranja
10 Ligador “TA
Fig. 14
Led bicolor verde apagado no caso de falta de corrente
Led bicolor cor-de-laranja no caso de anomalía da sonda (SM)
Led verde intermitente de avaria do ventilador/pressóstato fumos.
Led laranja intermitente falta de circulação da água.
Led vermelho intermitente em caso de anomalia na línea sonda de água quente.
Led vermelho aceso de bloqueio da acensão/intervenção do termóstato
de segurança: rodar o selector OFF/VER/INV/ DESBLOQUEIO
para a posição ( ) para restabelecer o funcionamento
