temperatura.
3.3 ENCENDIDO
ELECTRÓNICO
A acensão e revelação de chama é contro-
lada por um único eléctrodo situado no
queimador que garante a máxima segu-
rança com tempos de intervenção de um
segundo em caso de falta de gás ou apa-
gamento acidental.
3.3.1 Ciclo de funcionamento
Rode o manípulo do selector sobre verão ou
inverno detectando, através do acendimen-
to do led, a presença de tensão. O acendi-
mento do queimador deverá dar-se dentro
de 10 segundos. Podem verificar-se não-
acendimentos com conseguinte activação
do sinal de bloqueio do aparelho que podem-
se definir como:
Falta de gás
O aparelho efectua regularmente o ciclo
enviando tensão ao eléctrodo que continua
com a descarga durante 10 segundos no
máximo; se o queimador não acender, o
aparelho para.
Pode manifestar-se durante a primeira
acensão ou depois de longos periodos de
inactividade com presença de ar na tuba-
gem. Pode acontecer se a torneira do gás
estiver fechada ou uma das bobinas da
válvula apresentar uma interrupção no
enrolamento que não permite a abertura
.
O electrodo de acensão não faísca
Na caldeira nota-se somente a abertura
do gás ao queimador; depois de 10
segundos o aparelho para.
Pode existir uma interrupção no cabo do
eléctrodo ou o cabo não foi bem fixo no
terminal do transformador de acendi-
mento. O eléctrodo es em massa ou
muito gasto e necessita de ser substituí-
do. A placa electrónica é defeituosa.
Se faltar repentinamente a tensão, o quei-
mador apaga-se, quando voltar a tensão, o
aparelho recomeça a funcionar automati-
camente.
3.5
PRESSÓSTATO DE FUMOS
( fig. 16)
O pressóstato de fumos, com calibragem 5,3
- 6,3 mm H2O, tem a capacidade de garan-
tir o funcionamento do aparelho mesmo
com tubos de aspiração e evacuação no
límite máximo do comprimento admitido.
O valor do sinal a pressóstato é medito
com um manómetro diferença ligado como
indicado na fig. 16.
3.7 FLUSSOSTATO ACQUA
O fluxóstato (8 fig. 5) intervém, bloquean-
do o funcionamento do queimador, quan-
do não detecta circulação de água no cir-
cuito primário (< 450 l/h).
Para restabelecer o funcionamento do
queimador verificar a pressão do equipa-
mento, o funcionamento da bomba e do
fluxóstato,
e a limpeza do filtro Aqua
Guard Filter System”.
58
IT
ES
PT
GB
TABELA 3
Temperatura (°C) Resistência ()
20 12.090
30 8.313
40 5.828
50 4.161
60 3.021
70 2.229
80 1.669
PRESSOSTATO
VENTILATORE
CAMERA STAGNA
(+)
(--)

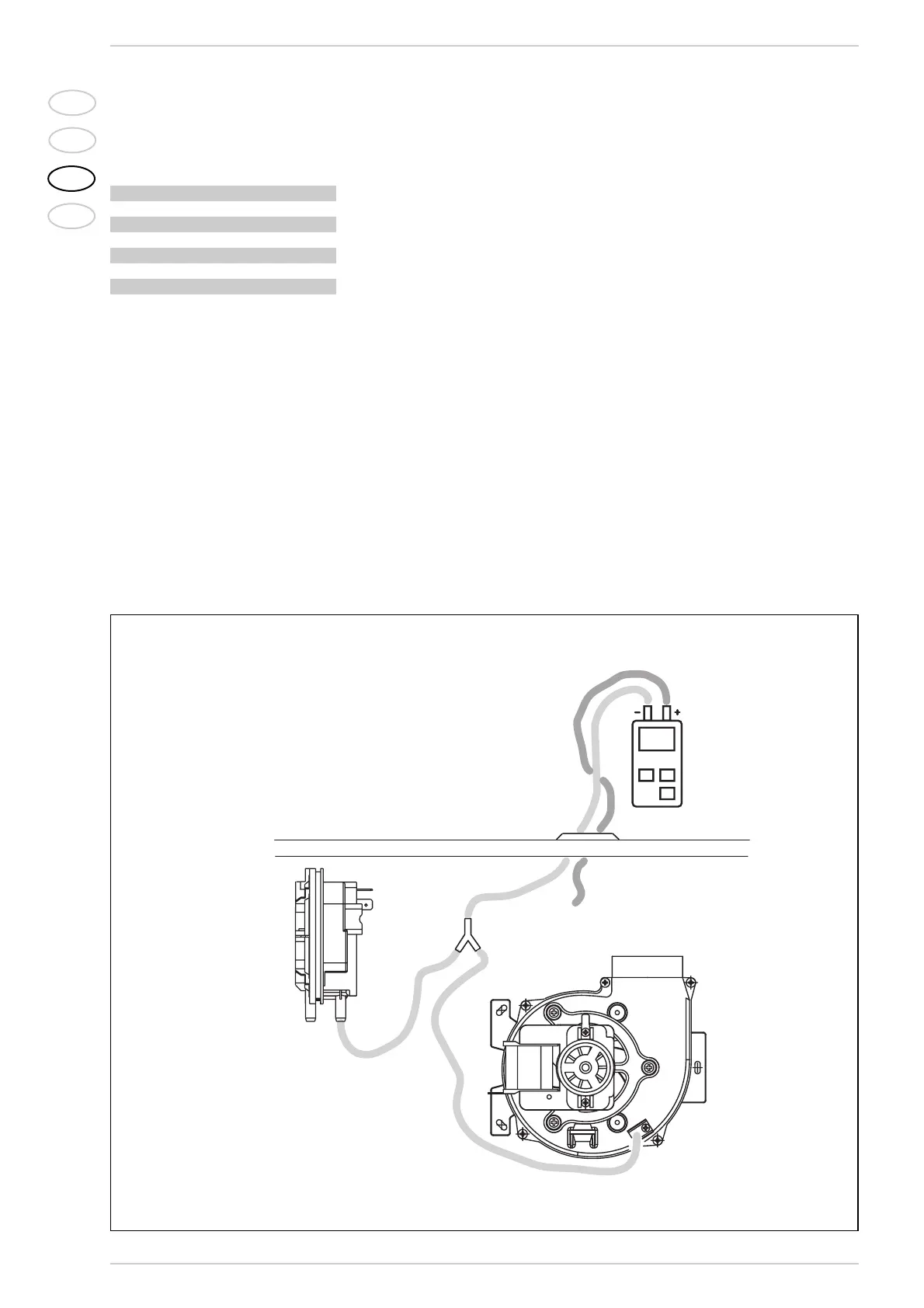

Fig. 16
Pressóstato fumos
Ventilador
Câmera
estanque
