59
IT
ES
PT
GB

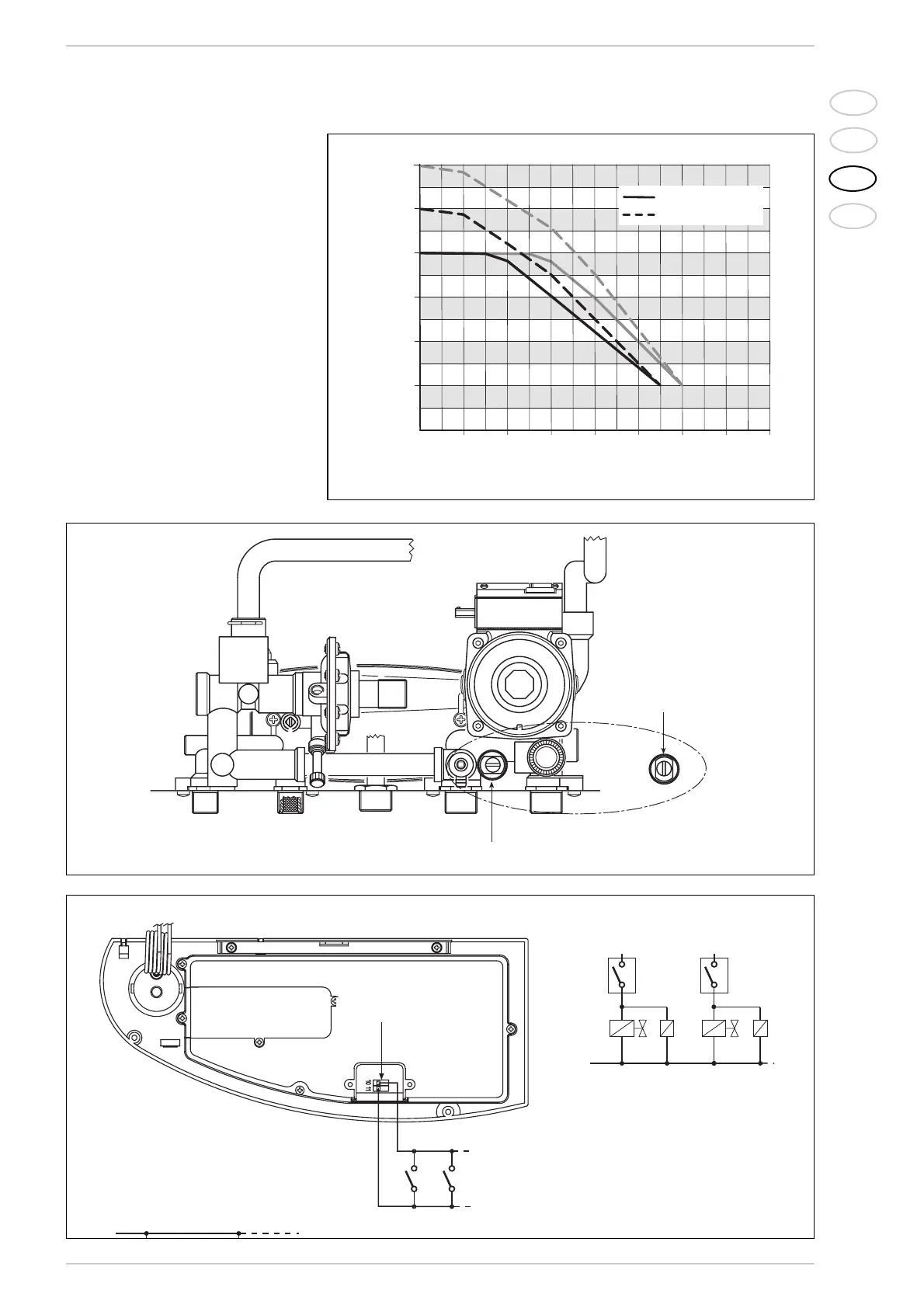

3.8 PREVALÊNCIA À DISPOSIÇÃO
DO EQUIPAMENTO
A prevalência residual para o equipamento
de aquecimento é representada, em
função do fluxo, do gráfico da fig. 17.
Para obter a prevalência máxima disponível
na instalação, excluir o by-pass rodando a
união para a posição vertical (fig. 17/a).
3.9 LIGAÇÃO ELÉCTRICA
EQUIPAMENTOS
POR ZONAS
Para a realização deste tipo de equipamen-
to, utilizar uma linha eléctrica à parte na
qual se deverão ligar os termóstatos de
ambiente com as respectivas válvulas de
zona.
A ligação dos micro ou dos contactos relé
deve ser efectuada nos bornes 15-16 do
conector “TAda placa electrónica depois
de se ter tirado a ponte existente (fig. 18).
0
200
1600
140012001000800600400
PORTATA (l/h)
PREVALENZA RESIDUA (mbar)
500
400
100
200
300
30-35
25
Format.zip - Format.zip 5
600
30-35
25
By-pass inserito
By-pass escluso
CAUDAL (l/h)
PREVALÊNCIA RESÍDUA (mbar)
L
CR1
CR
Connettore "TA"
Conector “TA
Fig. 18
By-pass inserito
By-pass escluso
Fig. 17/a
N
TA
TA
1
VZ
R
VZ1
R1
NOTA: I relé ven
g
ono im
p
ie
g
ati solo nel ca
s
LEGENDA
TA-TA1 Termóstato ambiente de zona
VZ-VZ1 Válvula de zona
R-R1 Relé de zona
CR-CR1 Contacto relé o micro válvula de zona
NOTA: Os relés são utilizados no caso
em que as válvulas de zona não tenham
micro-interruptores.
By-pass inserido
By pass excluído
By-pass inserido
By pass excluído
Fig. 17
