7131. Nel dimensionamento delle tubazioni
gas, da contatore a caldaia, si dovrà tenere
conto sia delle portate in volumi (consumi)
in m
3
/h che della densità del gas preso in
esame.
Le sezioni delle tubazioni costituenti l’im-
pianto devono essere tali da garantire una
fornitura di gas sufficiente a coprire la
massima richiesta, limitando la perdita di
pressione tra contatore e qualsiasi appa-
recchio di utilizzazione non maggiore di:
–
1,0 mbar per i gas della seconda famiglia
(gas naturale)
–
2,0 mbar per i gas della terza famiglia
(butano o propano).
All’interno del mantello è applicata una tar-
ghetta adesiva sulla quale sono riportati i
dati tecnici di identificazione e il tipo di gas
per il quale la caldaia è predisposta.
2.2.1 Filtro sulla tubazione gas
La valvola gas monta di serie un filtro all’in-
gresso che non è comunque in grado di trat-
tenere tutte le impurità contenute nel gas e
nelle tubazioni di rete.
Per evitare il cattivo funzionamento della val-
vola, o in certi casi addirittura l’esclusione
della sicurezza di cui la stessa è dotata, si
consiglia di montare sulla tubazione gas un
adeguato filtro.
2.2.2 Kit protezione antigelo sanitario
Un termostato antigelo attivo a 6°C con ter-
moresistenze a bracciale da applicare sulle
tubazioni uscita ed entrata sanitario, viene
fornito assemblato in un kit cod. 8089803
corredato di foglio istruzioni.
2.4 RIEMPIMENTO IMPIANTO
Il riempimento della caldaia e dell’impianto
si effettua agendo sul rubinetto di carico (1

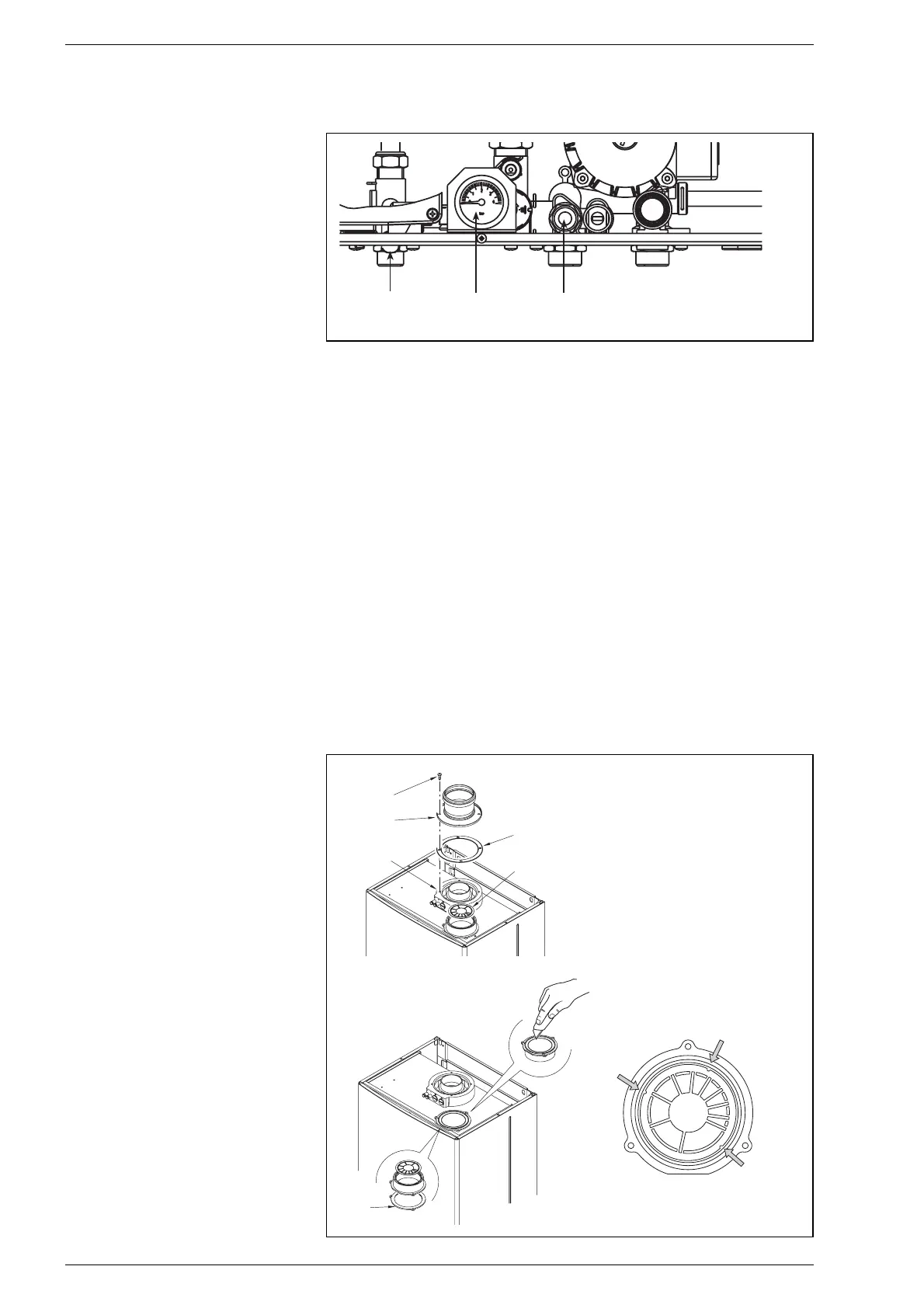

fig. 6). La pressione di caricamento ad
impianto freddo deve essere compresa tra
1-1,2 bar rilevabili sull’idrometro (2 fig. 6).
A riempimento avvenuto chiudere il rubinet-
to di carico.
2.5 SVUOTAMENTO IMPIANTO
Per compiere questa operazione agire sullo
scarico caldaia (3 fig. 6).
Prima di svuotare l’impianto spegnere la
caldaia.
2.6 CANNE FUMARIE/CAMINI
Una canna fumaria o camino per l’evacua-
zione nell’atmosfera dei prodotti della com-
bustione deve rispondere ai requisiti previ-
sti dalla norma UNI-CIG 7129/92.
In particolare devono essere rispettate le
specifiche prescrizioni della norma UNI-CIG
10640 per le caldaie a tiraggio naturale in
canne collettive (tipo B) e UNI 10641 per le
caldaie a tiraggio forzato (tipo C).
2.6.1 Intubamento
di camini esistenti
Per il recupero o l’intubamento di camini esi-
stenti devono essere impiegati condotti
dichiarati idonei allo scopo dal costruttore di
tali condotti, seguendo le modalità di installa-
zione ed utilizzo indicate dal costruttore stes-
so e le prescrizioni della Norma UNI 10845.
2.7 SCARICO FUMI E
ASPIRAZIONE ARIA
Le caldaie ad incasso OPEN.zip 6 devono
essere dotate di opportuni condotti di scarico
fumi e aspirazione aria secondo il tipo di
installazione. I condotti sono parte integrante
della caldaia ma vengono forniti separati per
consentire maggiore flessibilità impiantistica.
2.7.1 Scarico forzato (Tipo B22-B52)
Nell’installazione sarà opportuno attenersi
alle disposizioni richieste dalle Norme e ad
alcuni consigli pratici:
– Coibentare il condotto di scarico e preve-
dere, alla base del condotto verticale, un
sistema di raccolta condensa.
– In caso di attraversamento di pareti
combustibili isolare il tratto di attraver-
samento del condotto scarico fumi con
coppella in lana di vetro sp. 30 mm, den-
sità 50 kg/m
3
.
Questa tipologia di scarico si effettua con
uno speciale kit cod. 8089904. Montare la
flangia di scarico fornita nel kit come indica-
to in fig. 7. Per utilizzare la presa aria predi-
sposta è necessario eseguire le seguenti
operazioni (fig. 7):
5
Fig. 6
