7
7
6
3
2
min 1,3 m - max 5 m
C42
C43
3
2
4
x
y
x + y = max 3,6 m
3
1
4
x
y
x + y = max 3,6 m
8
C32
C33
C12
C13

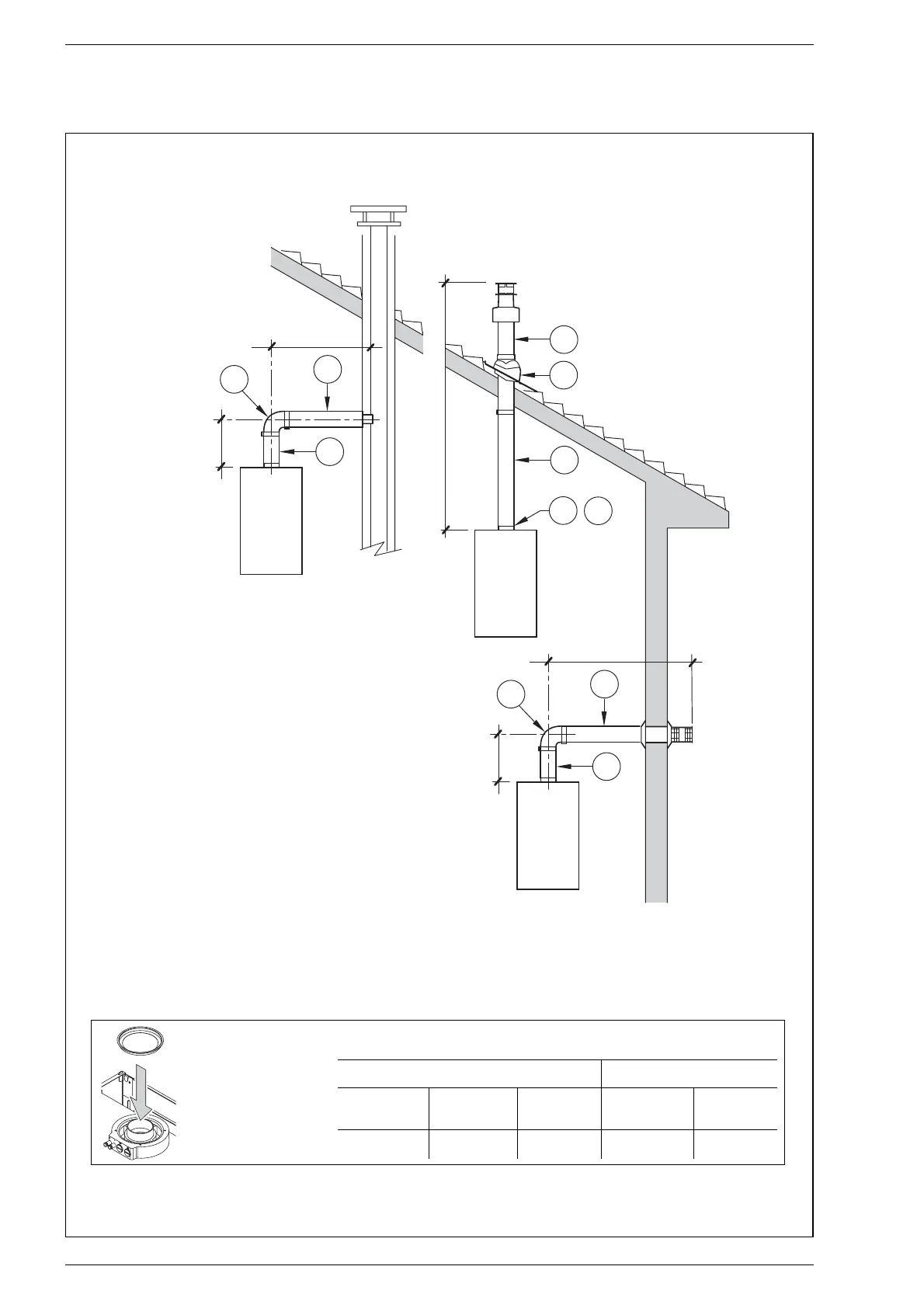

Fig. 8
LEGENDA
1 Scarico coassiale cod. 8084815
2 a Prolunga L. 1000 cod. 8096103
2 b Prolunga L. 500 cod. 8096102
3 Prolunga verticale L. 200 cod. 8086908
4 Curva supplementare a 90° cod. 8095801
6 Tegola con snodo cod. 8091300
7 Terminale uscita tetto L. 1284 cod. 8091200
8 Recupero condensa vert.L. 200 cod. 8092803
Nelle tipologie di sca-
rico C12-C42 utilizza-
re il diaframma ø 86
solo quando la lun-
ghezza del condotto
coassiale è inferiore
a 1 metro.
TIPOLOGIA DI SCARICO COASSIALE
Nella tipologia di scarico C32 utilizzare, in funzione della lunghezza del condotto e
senza curve aggiunte, i diaframmi ø 86 e ø 87,5 nel seguente modo:
Installazioni con la prolunga Installazioni con il recupero
verticale L. 200 cod. 8086908 condensa cod. 8092803
Diaframma Diaframma Senza Diaframma Nessun
di serie ø 86 optional ø 87,5 diaframma optional ø 87,5 diaframma
(cod. 6028623) (cod. 6028624) (cod. 6028624)
L min = 1,3 m L min = 2,5 m L min = 4 m L max = 2,5 m L min = 2,5 m
L max = 2,5 m L max = 4 m L max = 5 m L max = 4 m
ATTENZIONE:
– L’inserimento di ogni curva supplementare a 90° riduce il
tratto disponibile di 1 metro.
– L’inserimento di ogni curva supplementare a 45° riduce il
tratto disponibile di 0,50 metri.
– L’inserimento del recupero condensa (8) é consigliabile
per tratti verticali superiori a 2,5 metri e limita la lunghez-
za max a 4 metri.
