27
Almindelig vedligeholdelse
KONTROL AF KNIVSYNKRONISERINGEN
(102 cm modeller)
Serviceinterval: årligt
1. Slå PTO fra, slå parkeringsbremsen til, sluk for
tændingen og fjern tændingsnøglen. Tag klipperen af
(se “Afmontering af klipperen”).
2. Vend klipperen om og kontrollér knivenes indbyrdes
stilling. Knivene skal stå vinkelret på hinanden, som vist i
fig. 31. Hvis ikke, så fortsæt med punkt 3.
3. Når knivene skal aftages, bruges en træklods (B, fig. 28)
som modhold, mens man løsner knivbolten.
4. Fjern knivbolten (A, fig. 32), spændskiven (F) og
notskiven (G).
5. Fjern styredornen (E, fig. 32). Drej kniven (D) med
håndkraft indtil knivene (D) står vinkelret på hverandre,
som vist i fig. 28. Det kan blive nødvendigt at aftage og
dreje knivens anlægsflange (C) for at flugte hullet i
kniven med hullet i flangen.
6. Anbring styredornen (E), notskiven (G), spændskiven (F)
og knivbolten (A). Brug en træklods (B) til at forhindre at
kniven drejer med rundt, og spænd bolten (A) til med et
moment på 61-75 Nm.

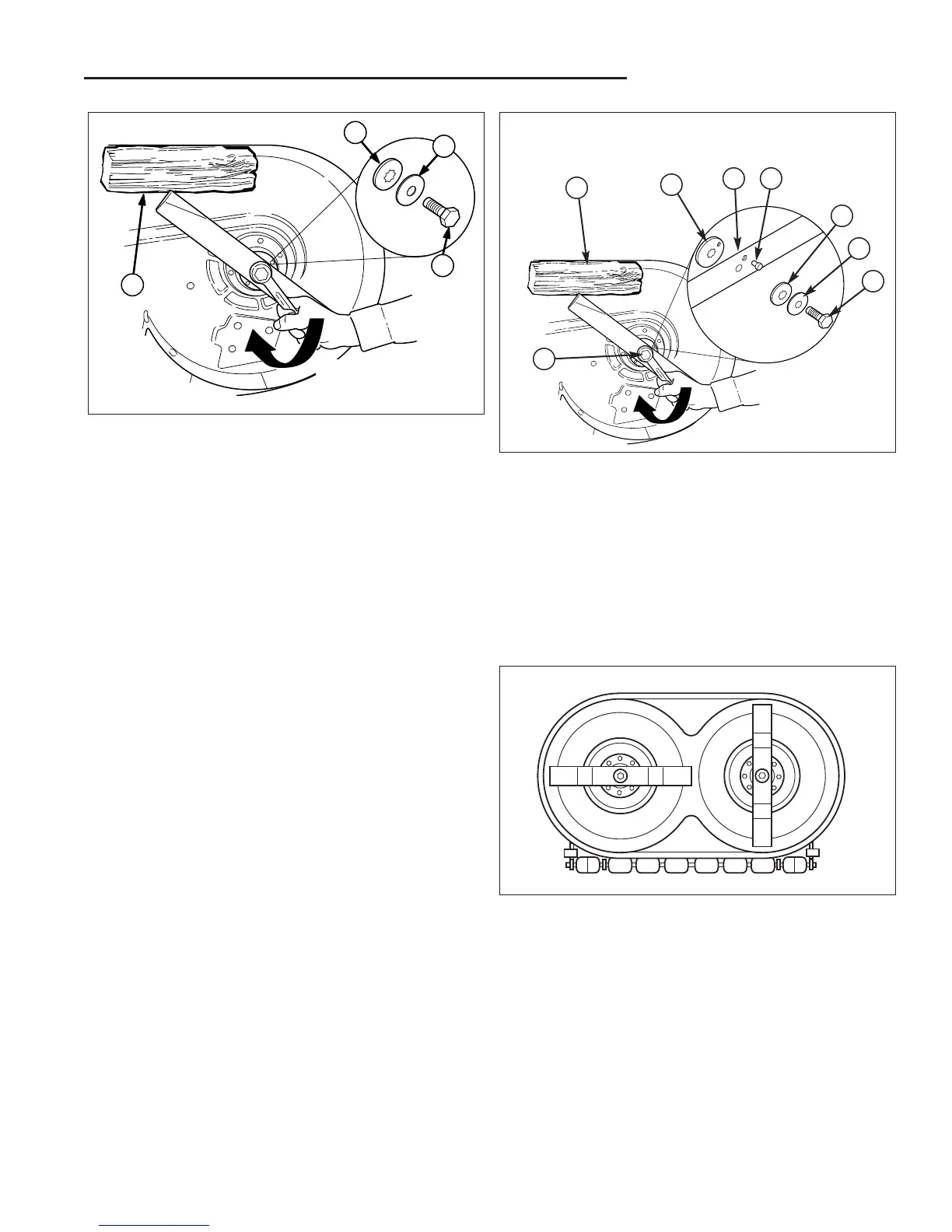

Fig. 33. Kontrol af knivsynkroniseringen
Fig. 32 Montering af kniven
A. Knivbolt
B. Træklods (10 x 10 cm)
C. Knivens anlægsflange
D. Kniv
E. Styredorn
F. Spændskive
G. Notskive
A
B
C
D E
G
F
A
A
D
C
B
Fig. 31. Montering af kniven (137 cm modeller)
A. Træklods (10 x 10 cm)
B. Notskive
C. Spændskive
D. Knivbolt
STRAMME
