34- FR
H. Cadre
I. Sortie de la pompe
J. Orifice d’admission de la pompe
K. Buses à changement rapide
L. Porte-buse
ÉLÉMENTS DE BASE DU MOTEUR
Consultez le guide du moteur pour connaître l’emplacement et l’utilisation des
commandes du moteur.
Commande d'étrangleur : Ouvre et ferme la soupape de l'étrangleur dans le
carburateur.
Poignée du démarreur : Tirer sur la poignée du démarreur fait fonctionner le
démarreur à rappel pour démarrer le moteur.
Interrupteur du moteur : Met en fonction ou hors fonction le système d'allumage.

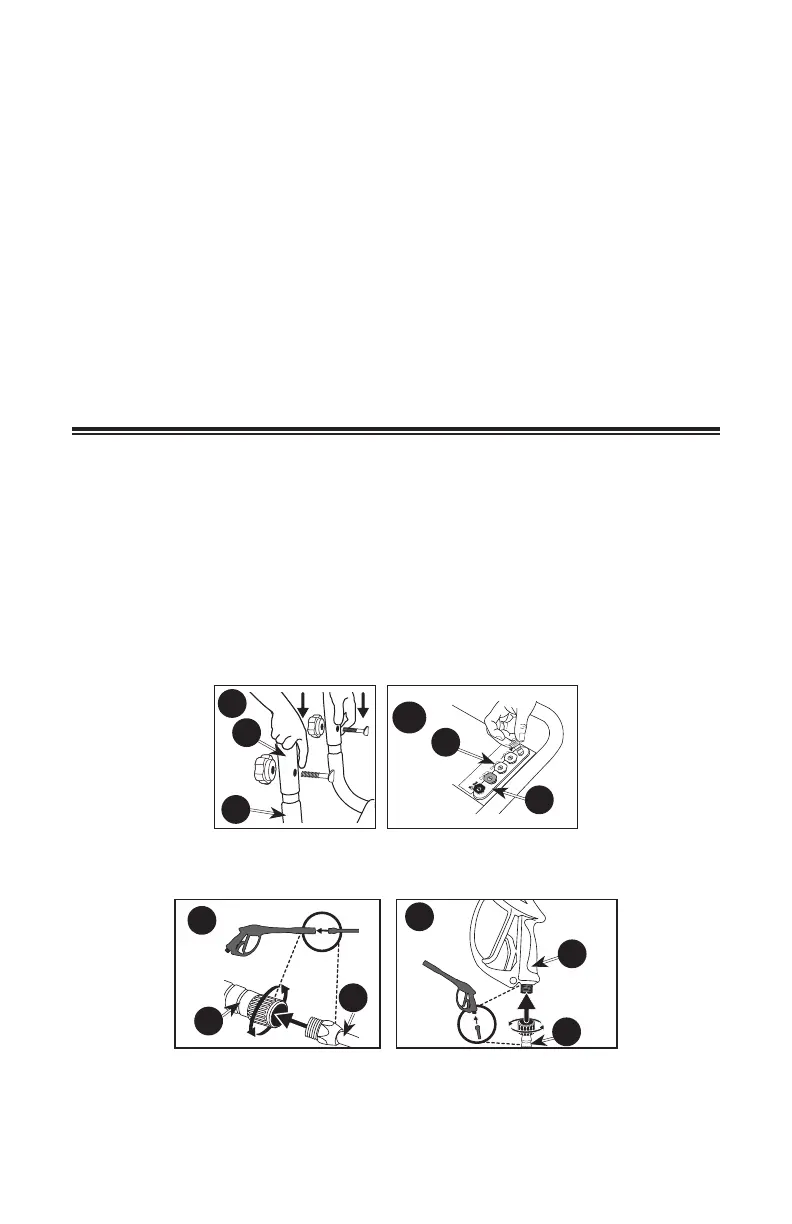

D'ASSEMBLAGE (FIG. (2–4)
1. Identifier et retirer toutes les pièces détachées de la boîte pliante.
2. Couper les quatre coins de la boîte, du haut vers le bas, et mettre les côtés à
plat sur le sol.
3. Faites glisser la poignée (G) sur le cadre (H) et le fixer avec les boulons de selle
et les boutons.
AVIS:Risquedeblessurescorporelles.Nepasplacerlesmainsentrelemoduleet
le cadre pour éviter de se pincer les mains.
4. Retirer du sac plastique les buses colorées (K) à changement rapide et les
insérer dans l’anneau correspondant sur le porte-buse (L). Les couleurs des
buses correspondent aux couleurs sur sur l'étiquette.
K
L
G
H
2
2A
5. Attachez la lance (E) au pistolet (D) et bien serrer.
6. Attachez le boyau à haute pression (C) au pistolet (D) et bien serrer.
E
4
D
C
3
D
AVIS: Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l’huile
fournie. Les dommages au moteur peuvent se produire si le moteur tourne sans
huile, ce dommage ne sera pas couvert par la garantie.
