I. Salida de la bomba
J. Entrada de la bomba
K. Boquillas de conexión rápida
L. Portaboquillas
ELEMENTOS BÁSICOS DEL MOTOR
Consulte el manual del usuario del motor.
Control de cebado: Abre y cierra la válvula de cebado del carburador.
Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de
retroceso que arranca el motor.
Llave interruptora de l motor: Conecta y desconecta el sistema de ignición del
motor.

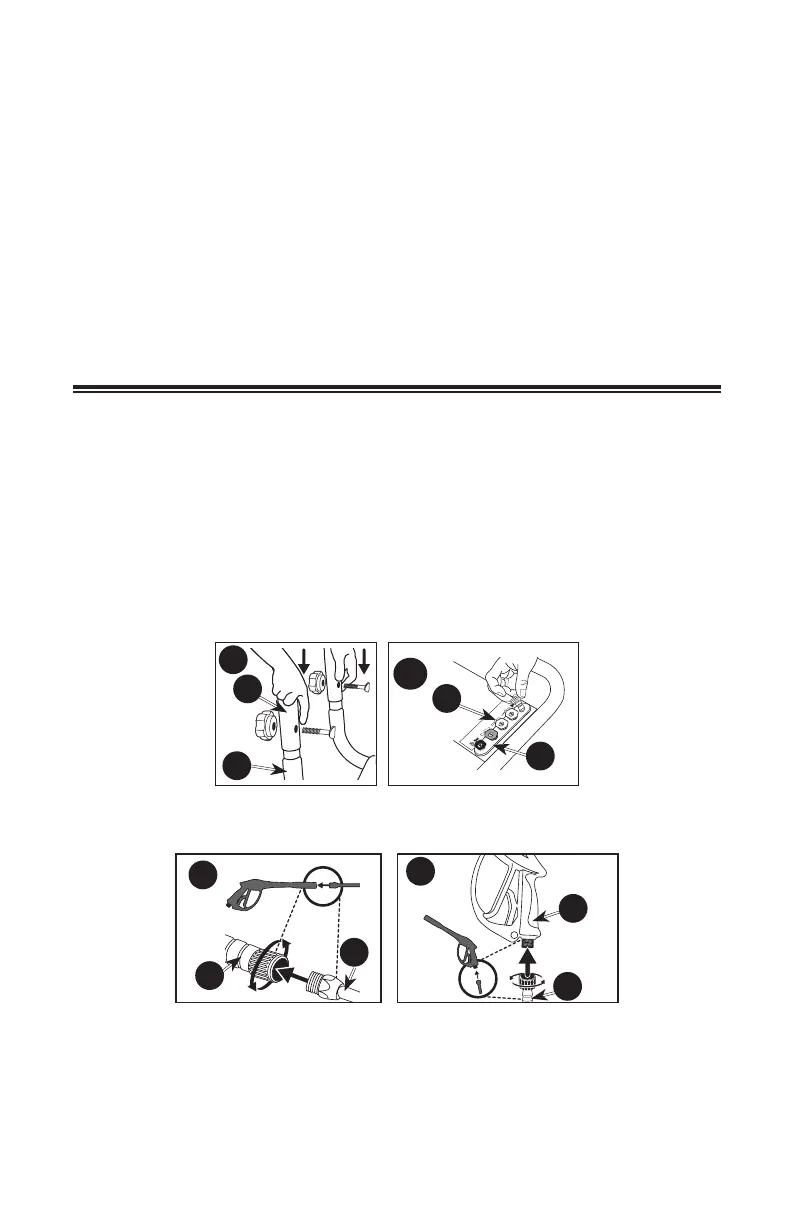

INSTRUCCIONES PARA ARMAR (FIG. 2–4)
1. Busque todas las partes sueltas de la caja y retírelas.
2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y
coloque los paneles en posición horizontal.
3. Faites glisser la poignée (G) sur le cadre (H) et le fixer avec les boulons de selle
et les boutons.
AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el
marco cuando realice el ensamblado para no pellizcarse.
4. Saque las boquillas (K) de conexión rápida de la bolsa plástica e insértelas en
el portaboquillas (L). NOTA: Las boquillas están codificadas por colores que
coinciden con su abrazadera en el panel.
K
L
G
H
2
2A
5. Conecte el tubo aplicador (E) a la pistola (D) y ajústelo firmemente.
6. Conecte la manguera de alta presión (C) a la pistola (D) y ajústela firmemente.
E
4
D
C
3
D
AVISO: Elmotoresdespachadosinaceite.Antesdedararranquemotor,useel
aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños
irreparables en el motor, daños queno estarán cubiertos por la garantía.
AVISO: La bomba de alta presión se llenó con aceite en la fábrica. Controle siempre
el nivel de aceite antes de usar la unidad (consulte la sección Mantenimiento para
obtener más información).
