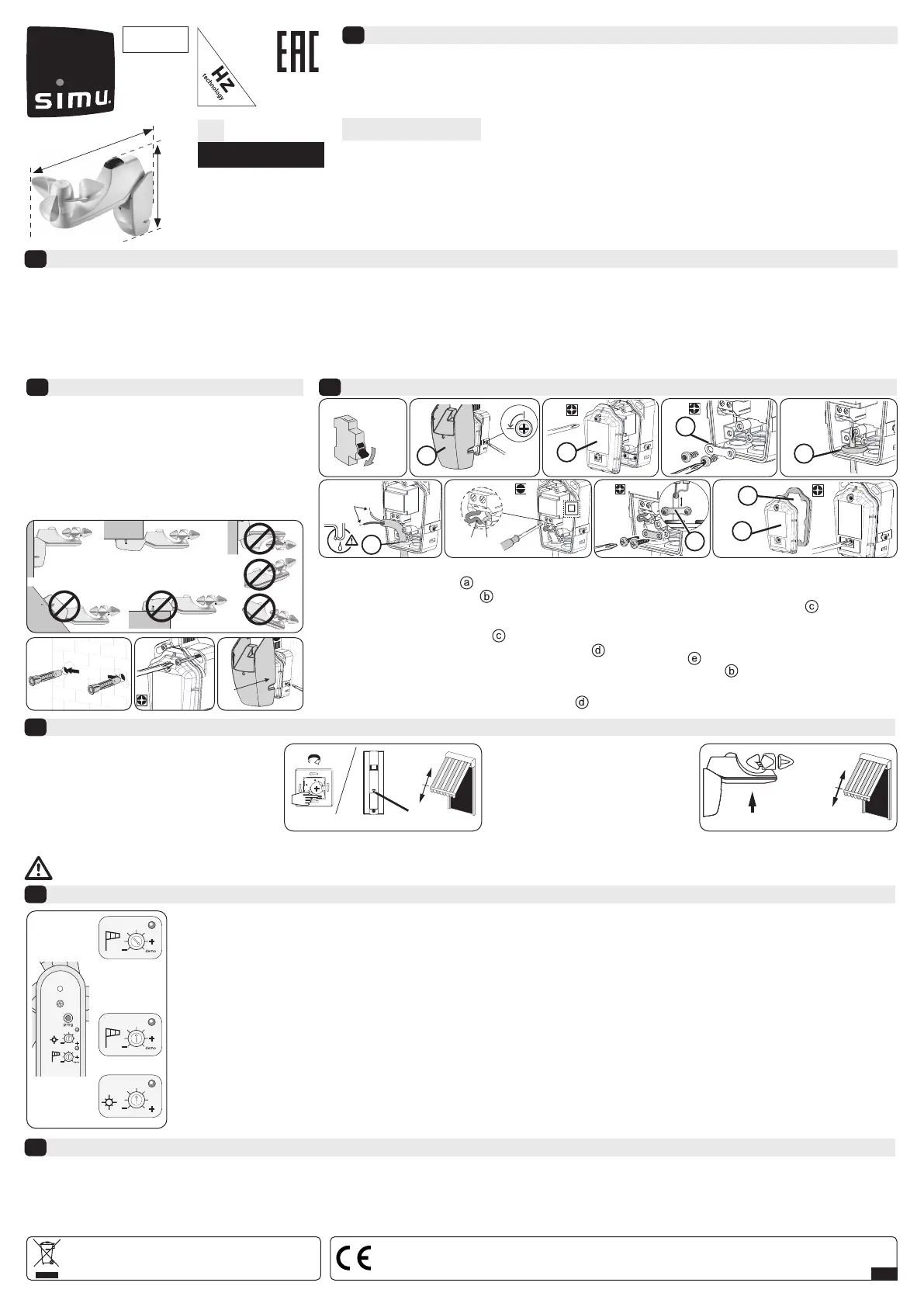

Simu EOSUN V2 HZ User Manual

SIMU S.A.S.
au capital de 5 000 000 €
Zone Industrielle Les Giranaux
70100 ARC-LÈS-GRAY - FRANCE
RCS VESOUL B 425 650 090
SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
EOSUN V2 HZ - это солнечно-ветровая автоматика. Предназначен для управления электроприводами маркиз
(DMI Hz, Hz02, E-SP Hz или ZSPHz) для защиты от ветра. Совместно с радиопередатчиком солнца MOBILE HZ
TRANSMITTER SUN 1C, он передает команду приводу на движение вниз при наличии солнечного излучения, а при
отсутствии солнечного излучения он передает команду вверх. Внимание! Датчик не защищает маркизу от внезапных
сильных порывов ветра. Если погодные условия представляют такой риск, убедитесь, что маркиза закрыта.
Технические данные:
- Источник питания: ~230В 50/60 Гц.- Уровень безопасности: КлассII - Классзащиты: IP 34; для наружной
установки. Температура эксплуатации: -20°C до +50°C. Автоматическое устройство 1 типа.
- Диапазон частот используемая: 433,050 MHz – 434,790 MHz - F: 433,420 MHz.– максимальная используемая
мощность: ERP < 10 mW.
- Радиус действия (в нормально загрязненной среде): 20 м сквозь 2 железобетонные стены. Передатчик
следует устанавливать вдали от любых металлических поверхностей, способных помешать его нормальной
работе (сокращение радиуса действия) Использование радиоустройства, работающего на тех же частотах,
может ухудшить рабочие характеристики нашего изделия.
ПРЕЗЕНТАЦИЯ
1
www.simu.com
5157261A
RU
РУКОВОДСТВО
EOSUN V2 HZ
236 mm
160 mm
Ответственность: Эти руководства должны сохраняться пользователем. Невыполнение этих указаний или использование изделия вне области его применения запрещено и влечет
снятие ответственности и гарантийных обязательств компании SIMU. Настоящее изделие фирмы SIMU должен устанавливать специалист по бытовым средствам автоматизации и
приводам. Специалист, устанавливающий изделие, должен выполнять требования действующих нормативных и законодательных актов соответствующей страны и информировать
клиентов об условиях эксплуатации, подключения и технического обслуживания изделия. SIMU не несет ответственности в случае повреждения оборудования, вызванного погодными
условиями, не обнаруженными датчиком. Перед установкой следует убедиться в совместимости данного изделия с соответствующим оборудованием и принадлежностями. В
случае возникновения вопросов в ходе установки этого изделия и/или для получения дополнительной информации обратитесь к контактному лицу в SIMU или посетите сайт www.
simu.com. Указания по мерам безопасности: Храните изделие в недоступном для детей месте. Не используйте абразивные средства или растворители для очистки датчика. Не
чистите его с помощью водяной струи или брызг, а также с помощью очистки под высоким давлением. Никогда не роняйте, не стучите, не сверлите и не погружайте датчик в воду.
МЕРЫ БЕЗОПАСНОСТИ И ОТВЕТСТВЕННОСТЬ
2
- Выберите солнечное место для установки датчика
EOSUN V2 HZ, где обнаружение солнечного света
совместимо с обнаружением ветра.
- Установите датчик рядом с приводом, которым
он управляет. Установите датчик в месте с
максимальным обнаружением ветра и не которое
не имеет препятсвий для ветра.
- Никогда не устанавливайте датчик под маркизой
и рядом с источником исскусственного освещения.
УСТАНОВКА
3
1) Отключите питание от сети
2) Снимите защитный кожух
.
3) Открутите переднюю крышку
монтажного блока для
доступа к блоку клемм. Внимание! Никогда не снимайте
крышку, расположенную под анемо-метром.
4) Открутите металлическую скобу
.
5) Просверлите отверстие в уплотни-тельном кольце
.
Внимание! Никогда не снимайте уплотнительное кольцо.
Просверленное отверстие не должно превышать диаметра
кабеля для поддержания герметичности.
6) Пропустите кабель через уплотнительное кольцо
.
ПОДКЛЮЧЕНИЕ
4
7) Подсоедините кабель питания к датчику с помощью
левой клеммной колодки с маркировкой «230V»
Внимание! Кабель должен быть зачищен на 6 мм.
8) Прикрутите металлическую скобу
: кабель должен
быть пропущен под скобой. Осторожно! Оболочка
кабеля должна быть выше скобы не менее чем на 2 мм.
9) Проверьте наличие, хорошее состояние и положение
уплотнения
перед установкой крышки. Прикрутите
переднюю крышку
монтажного блока. Внимание!
Полностью затяните винты, чтобы сохранить
герметичность монтажного блока.
5.1 - Дя записи в память привода с уже
запрограммированного радиопередатчика
индивидуального управления:
- Нажать и удерживать около 3 секунд кнопку PROG
радиопередатчика индивидуального управления
жалюзи, привод вращается примерно 0,5 секунды
в одном, а затем в другом направлении.
ПРОГРАММИРОВАНИЕ РАДИОПЕРЕДАТЧИКА НА СУЩЕСТВУЮЩУЮ УСТАНОВКУ
5
>>
PROG ≥ 3 s.
5.2 – Подтвердите программирование
автоматического управления EOSUN
V2 HZ :
- Нажмите примерно на 1 секунду
на клавишу PROG. Привод будет
вращаться в течение 0,5 секунды в
одном направлении, затем в другом.
>>
PROG ≤ 1 s.
- Если ваше автоматическое управление предназначено для группы приводов: повторите операции 5.1 и 5.2 для каждого привода в группе..
-Если автоматическое управление на изменено или удалено, необходимо удалить его из памяти всех приводов, в которых оно было запрограммировано.
- Чтобы удалить автоматическое управление из памяти привода: выполните операцию 5.1 из индивидуального передатчика управления и операцию 5.2 из удаляемого датчика.
6.1 – Режим ДЕМО: В этом режиме все временные интервалы (см. ниже 6.2 и 6.3) сокращаются, чтобы облегчить настройку и проверить правильность
программирования датчиков. Чтобы активировать этот режим, установите потенциометр настройки ветра на «демо», привод совершит короткое вращение
в одном направлении, затем в другом. Красный светодиод Ветер остается выключенным во время демонстрационного режима. Светодиод Солнце горит
зеленым цветом и мигает, когда датчик определяет текущую интенсивность света. Чтобы отключить этот режим, установите потенциометр настройки ветра
на требуемое значение (от 10 до 50 км/ч), привод совершит короткое вращение в одном направлении, затем в другом. Чтобы проверить, правильно ли
запрограммирован датчик активируйте «демонстрационный» режим, привод совершит короткое вращение в одном направлении, затем в другом.
6.2- Функция ветровой автоматики: (регулируется в диапазоне от 10 до 50 км / ч): если в течение более чем 2 секунд (демонстрационный режим: 2
С) скорость ветра превышает установленный порог, автоматическое управление EOSUN V2 HZ подает команду ВВЕРХ. Эта команда имеет приоритет.
Внимание: невозможно предотвратить подъем или опускание тента, если скорость ветра выше установленного порога. Если скорость ветра падает ниже
порогового значения, в течение более чем 30 секунд (в демонстрационном режиме: 15 секунд), маркиза снова может быть раскрыта, и функция солнца
снова становится активной через 12 минут. Светодиод Ветер постоянно горит красным цветом при достижении установленного порога чувствительности.
6.3- Функция солнечной автоматики: (регулируется в диапазоне от 0 до 50 Клюкс): если измеренная интенсивность солнца превышает пороговое
значение, в течение более чем 2 минут (демонстрационный режим: 10 секунд), автоматическое управление отдает команду ВНИЗ на промежуточное
положение (или полное открытие, если промежуточное положение не запрограммировано). Датчик будет контролировать закрытие маркизы, когда
интенсивность солнца будет меньше фиксированного порога активизируется задержка перемещения маркизы ВВЕРХ. Продолжительность задержки по
длительности зависит от того, как долго до этого светило солнце (от 15 до 30 минут). Светодиод Солнце постоянно горит зеленым цветом при достижении
установленного порога чувствительности. Для каждого из двигателей, для которых запрограммировано автоматическое управление, функция Солнечной
автоматики может быть активирована или деактивирована с помощью датчика HZ SUN 1C.
НАСТРОЙКА И ЭКСПЛУАТАЦИЯ
6
В ветреную погоду маркиза не убирается:
- Убедитесь, что порог обнаружения не установлен слишком высоко.
- Убедитесь, что автоматическое управление правильно
запрограммировано в памяти привода.
- Проверьте правильность питания системы автоматического
управления и двигателя.
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
7
В солнечную погоду, маркиза не раскрывается:
- Убедитесь, что порог обнаружения не установлен слишком высоко.
- Проверьте, что функция солнечной автоматики привода активирована (см. передатчик
MOBILE HZ TRANSMITTER SUN 1C)
- Убедитесь, что автоматическое управление правильно запрограммировано в памяти привода.
- Проверьте правильность питания системы автоматического управления и привода.
Мы заботимся об окружающей среде. Не выбрасывайте
изделие вместе с бытовыми отходами. Сдайте его в
специализированный пункт сбора для утилизации.
Настоящим компания SIMU заявляет, что радиооборудование, на которое распространяются настоящие инструкции, соответствует
требованиям Директивы по Радиотехнике 2014/53/UE и другим основным требованиям применимых Европейских Директив. Полный
текст Декларации соответствия стандартам Европейского Союза доступен в Интернете по адресу: www.simu.com.
1/1
OFF
1 2
FR
STOP
90°
a
3
b
4
c
d
5
230V~50/60Hz
L N
230 V
7 8
230V
≥2mm
RAIN
≥2mm
c
9
e
b
38 mm
1
3
2
6
1,5 mm² max.
d
