3
Installation
4

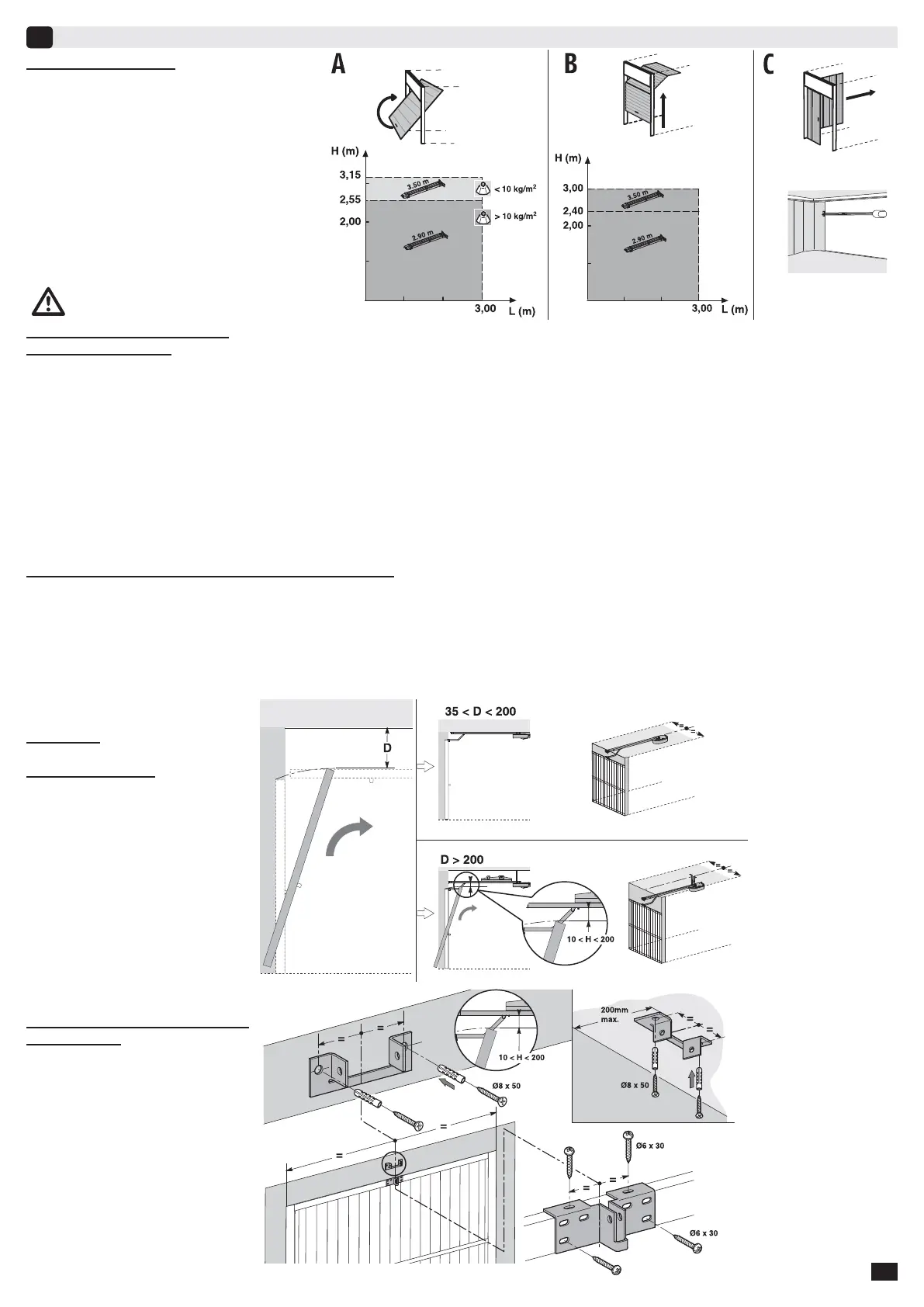

Domaine d’application
A : porte basculante débordante :
B : porte sectionnelle :
- Si le profi l supérieur du panneau est particu-
lier, utiliser “la chape de fi xation pour porte
sectionnelle”.
C : porte latérale :
- Pour un montage sur le mur de refoulement,
utiliser le rail de transmission à courroie.
Installation
Hauteur d’installation
- Mesurer la distance “D” entre le point
le plus haut de la porte et le plafond.
Fixation de la chape linteau et de
la chape porte
Points à vérifi er avant l’installation
Contrôles préliminaires :
- La porte de garage doit fonctionner manuellement sans point dur. Vérifi er sa bonne condition mécanique (poulies, supports…) et son parfait équilibrage (ten-
sion du ressort). La porte doit être manoeuvrable en ouverture et en fermeture avec une force non supérieure à 150 N.
- Toute intervention sur les ressorts de la porte peut représenter un danger (chute de porte).
- Les structures de votre garage (murs, linteau, parois, traverses, rails de la porte,…) permettent de fi xer le GM800 solidement. Renforcez-les si nécessaire.
- Ne projetez pas d’eau sur le dispositif. Ne pas installer le GM800 dans un endroit où le risque de projection d’eau est présent.
- Le bas de la porte doit être muni d’un profi lé élastique afi n d’éviter le contact dur et augmenter la surface de contact.
- Si la porte de garage est l’unique accès au garage, prévoyez un débrayage extérieur (serrure de déverrouillage extérieur à clé) et intégrez une batterie de
secours.
- Si la porte de garage est équipée d’un portillon, la porte doit être munie d’un système interdisant son mouvement lorsque le portillon est ouvert.
- Si la porte de garage donne sur la voie publique, il faut installer un dispositif de signalisation type feu orange.
- Si la porte de garage fonctionne en mode automatique, il faut installer un dispositif de sécurité type cellule photoélectrique et une signalisation type feu orange.
- Vérifi ez qu’il n’y a pas sur la porte de parties accessibles dangereuses, le cas échéant protégez-les.
Consignes de sécurité à respecter pendant toute l’installation :
- Enlevez vos bijoux (bracelet, chaîne ou autres) lors de l’installation.
- Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections adéquates.
- Utilisez les outils appropriés.
- Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
- Ne vous raccordez pas au secteur ou à la batterie de secours avant d’avoir terminé le processus de montage.
- N’utilisez en aucun cas un nettoyage au débit d’eau haute pression.
- Le déverrouillage de la porte peut entraîner un mouvement incontrôlé si celle-ci est mal équilibrée.
Distance entre le mur et le rail de la
porte : 0,2m max.
- Si “D” est comprise entre 35
et 200 mm, fi xer directement
l’ensemble au plafond.
- Dans le cas d’une installa-
tion directement au plafond
(plafond collé), la chape
linteau peut être fi xée au
plafond et si nécessaire
avec un décalage par rap-
port au linteau de 200 mm
max.
- Si “D” est supérieure à 200
mm, fi xer l’ensemble de façon
que la hauteur “H” soit com-
prise entre 10 et 200 mm.
