4

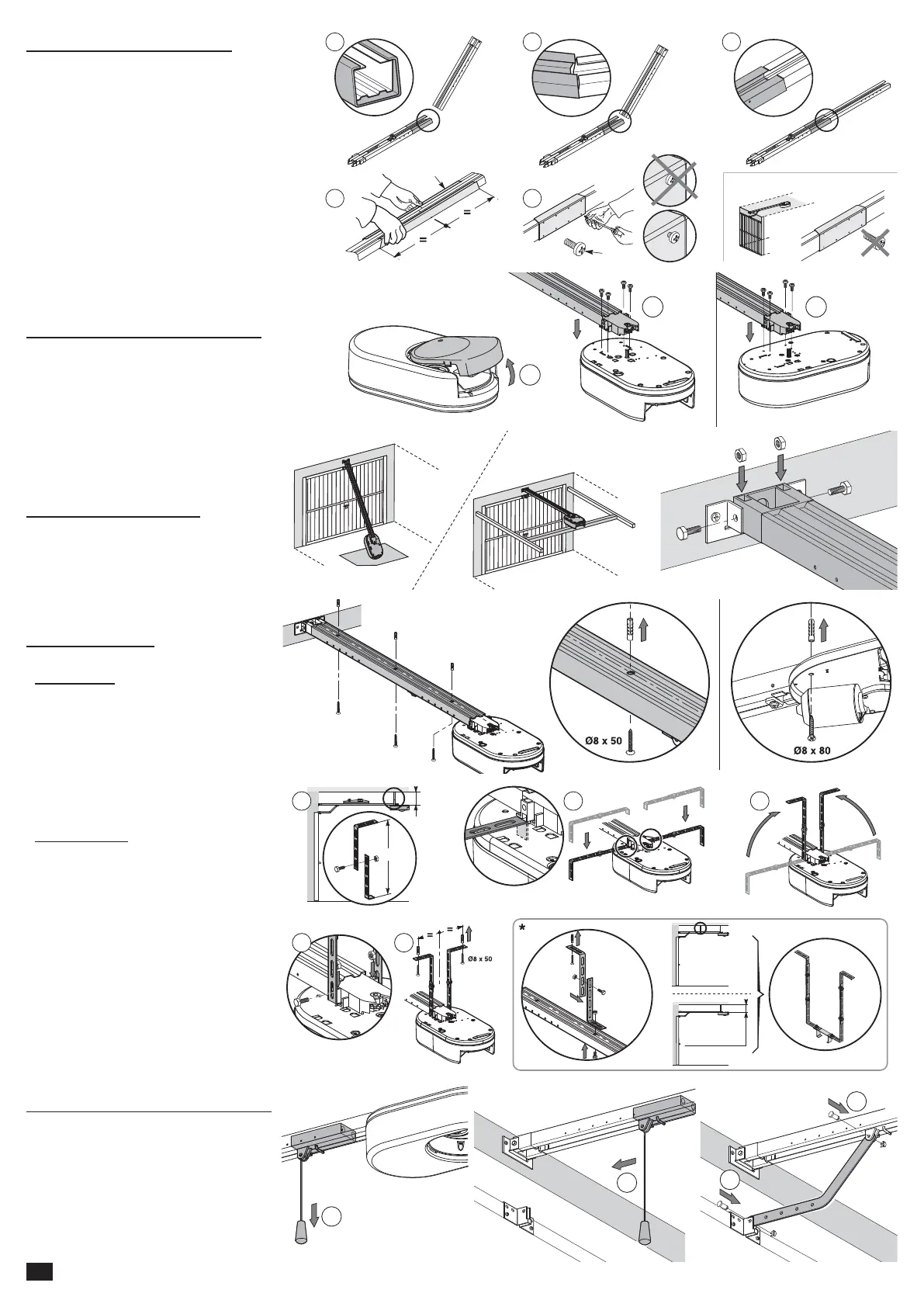

Assemblage du rail en 2 parties
1-2-3- Déplier des deux tronçons du rail.
4- Assembler les deux tronçons du rail à l’aide
du manchon.
5- Fixer l’ensemble à l’aide des 8 vis de fi xation.
- Les vis de fi xation ne doivent pas pénétrer
dans le rail (ne pas percer).
- Dans le cas d’une installation “plafond collé”,
ne pas utiliser les vis de fi xation du manchon.
- Plafond décollé : Des points de fi xation
intermédiaires peuvent être rajoutés
sur le rail notamment dans le cas d’un
d’un rail de 3500 mm.
* Pour une fi xation intermédiaire ajus-
table le long du rail, ou une fi xation à
une dimension “H” comprise entre 250
mm et 550 mm, utiliser le kit fi xation
plafond.
Assemblage du rail à la tête moteur
* Permet d’augmenter la course du rail.
Fixation à la chape linteau
Fixation au plafond
- Plafond collé : fi xation au plafond di-
rectement par l’intermédiaire du rail. Il
est possible de rajouter des points de
fi xation au niveau de la tête moteur.
Fixation du bras à la porte et au chariot
1- Débrayer le chariot à l’aide du disposi-
tif de débrayage manuel.
2- Amener le chariot au niveau de la
porte.
3- Fixer le bras à la chape porte et au
chariot.
1 2
4 5
3
35 < D < 200
21b1
x 8 21b2
H < 255
H
250 < H < 550
1
4 5
2 3
1
2
*
2
1
2
3
3
