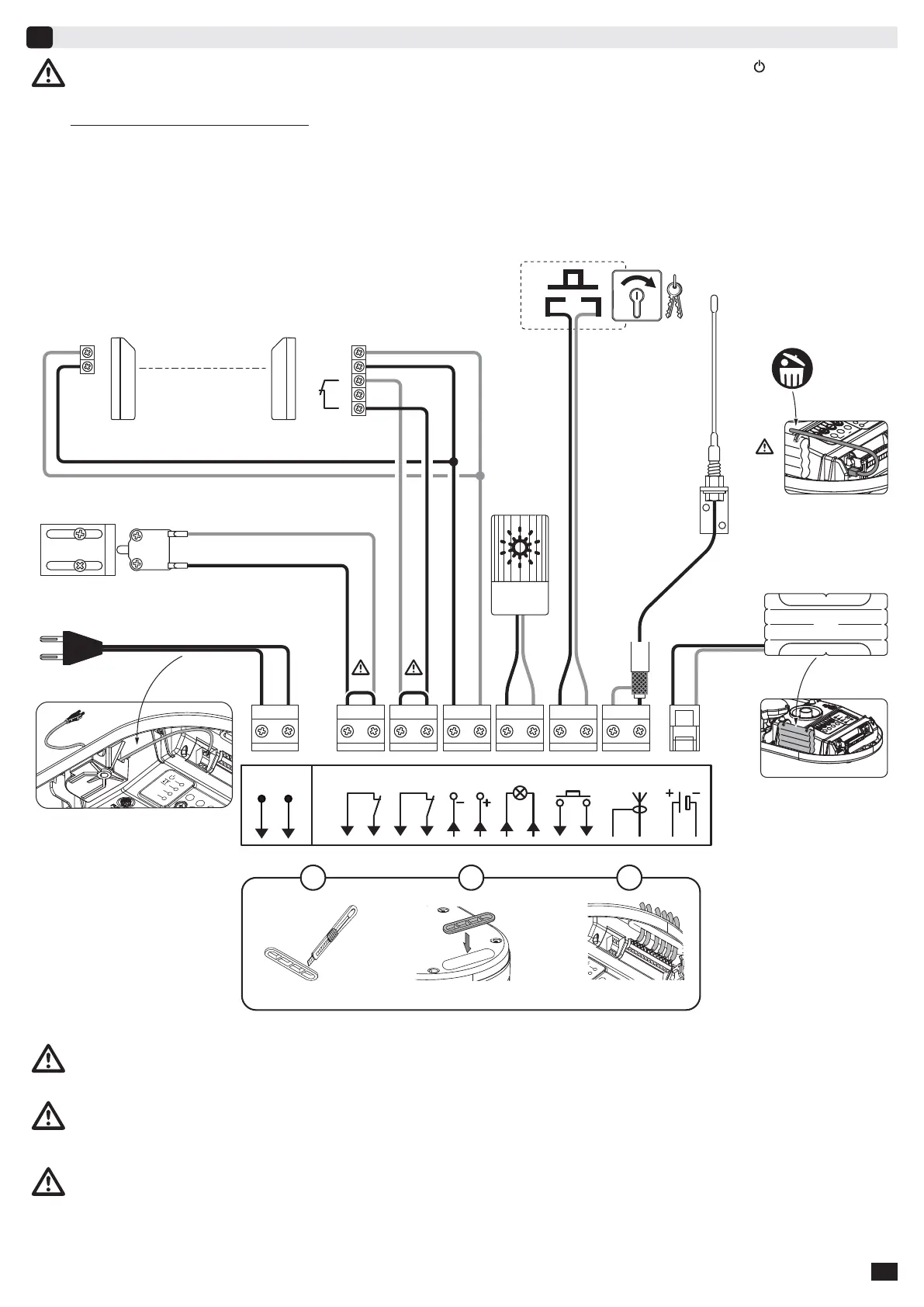

Raccordement des périphériques
7
Description des différents périphériques
1 - Feu orange 24V
2 - Boîte à clé universelle (fonctionnement en mode séquentiel)
3 - Antenne additionnelle
4 - Batterie
5 - Kit sécurité portillon
6 - Cellules photo-électriques
Couper l’alimentation électrique du moteur avant toute intervention sur les périphériques. Si le voyant reste éteint après
intervention vérifi er le câblage (courts-circuits ou inversions de polarité possibles).
* Kit sécurité portillon (5) : Lors de la mise en place du contact portillon, raccorder celui-ci en lieu et place du pont réalisé entre les
bornes 3 et 4. Si suppression du contact portillon, il est impératif de refaire le pont entre les bornes 3 et 4.
** Cellules photoélectriques (6) : Lors de la mise en place des cellules, raccorder le contact NF de la cellule réceptrice sur l’entrée
en lieu et place du pont réalisé entre les bornes 5 et 6. Si suppression des cellules, il est impératif de refaire le pont entre les
bornes 5 et 6.
