6

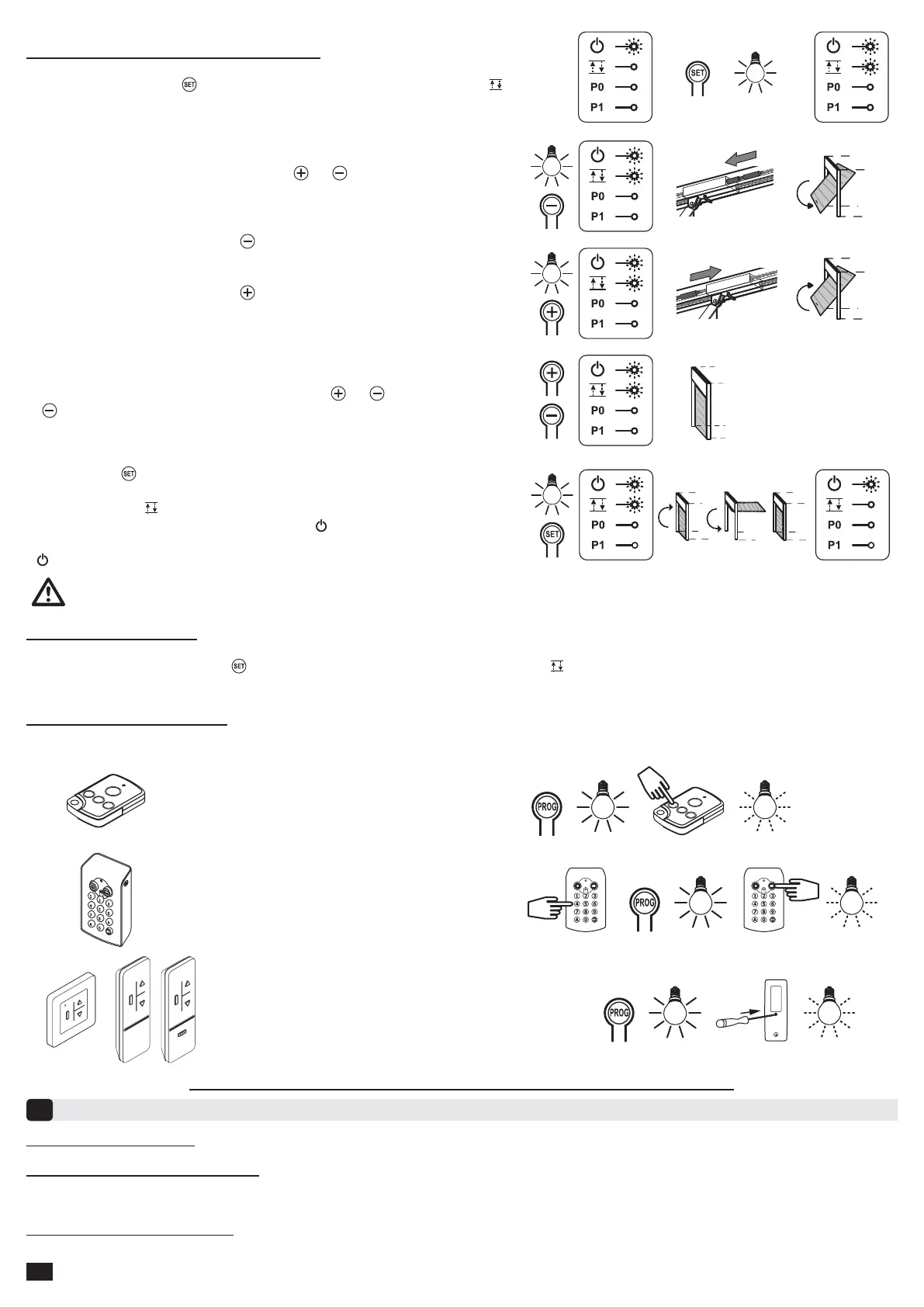

Réglage fi n de course et auto-apprentissage
1- Appuyer sur la touche
jusqu’à l’allumage de la lampe (2s). Le voyant
clignote.
2- Commander le moteur avec les touches
ou pour que la navette de
transmission vienne s’embrayer sur le chariot et amener la porte en position
fermée.
- Un appui maintenu sur la touche
provoque le déplacement dans le sens de
la fermeture. Relâcher le bouton avant tout forçage du moteur sur la porte.
- Un appui maintenu sur la touche
provoque le déplacement dans le sens de
l’ouverture.
4- Appuyer sur
pour valider la fi n de course de fermeture et lancer le cycle
d’auto-apprentissage. La porte effectue un cycle Ouverture / Fermeture com-
plet et le voyant
s’éteint.
- Si l’auto-apprentissage est correct, le voyant
devient fi xe.
- Si le cycle d’auto-apprentissage ne s’est pas déroulé correctement, le voyant
reste clignotant.
Exemple avec TSA+ 4 canaux :
Exemple avec Digicode Radio SA Hz :
Exemple avec les émetteurs de la gamme COLOR+ :
Durant l’auto-apprentissage :
- Si la porte est en mouvement, l’appui sur n’importe quelle touche stoppe le mouvement et interrompt le mode auto-apprentissage.
- Si la porte est à l’arrêt, un appui sur
jusqu’à l’allumage de la lampe et l’extinction du voyant (2s) permet de sortir du mode auto-apprentissage.
Il est possible d’accéder au mode auto-apprentissage à tout moment y compris lorsque le cycle d’auto-apprentissage a déjà été effectué.
Mémorisation des télécommandes
- Il est possible de mémoriser jusqu’à 32 canaux de commandes. L’exécution de cette procédure par un canal déjà mémorisé provoque l’effacement de celui-ci.
A ce stade de l’installation, la motorisation GM800 est prête à fonctionner.
3- Ajuster la position fermée à l’aide des touches ou . Relâcher le bouton
avant tout forçage du moteur sur la porte.
2 s.
CLAC!
CLAC!
2 s. 5 s.
2 s. 5 s.
2 s. 5 s.
PROG
Essai de fonctionnement
6
Utilisation des télécommandes : Les télécommandes ont un fonctionnement séquentiel (ouverture / stop / fermeture / stop…) ou fonctionnel (3 boutons).
Fonctionnement de la détection d’obstacle : Une détection d’obstacle durant la fermeture provoque la ré-ouverture de la porte. Une détection d’obstacle durant
l’ouverture provoque l’arrêt de la porte. Vérifi er que la détection d’obstacle fonctionne lorsque la porte rencontre
un obstacle de 50 mm de hauteur placé sur le sol.
Fonctionnement de l’éclairage intégré : L’éclairage s’allume à chaque mise en route de la motorisation. Il s’éteint automatiquement une minute après la fi n du
mouvement de la porte. Une utilisation répétitive donnant lieu à un allumage continu de la lampe peut conduire à une
extinction automatique due à une protection thermique.
A la fi n de l’installation, vérifi er impérativement que la limitation des forces est conforme à l’annexe A de la norme EN 12 453.
