2
3
1
5
4
Ø4,8 x 10
Ø5 x 10
STAL
9910013
25N.m max.
9910014
5.3 Nm max
- Musi być możliwość odłączenia od zasilania każdego napędu.
- Zamocować przewody, aby zapobiec ich zetknięciu się z ruchomymi elementami.
- Jeżeli napęd jest używany na zewnątrz, a przewód zasilający jest typu H05-VVF, zamontować go w np. w
korytku lub peszlu odpornym na działanie promieni UV.

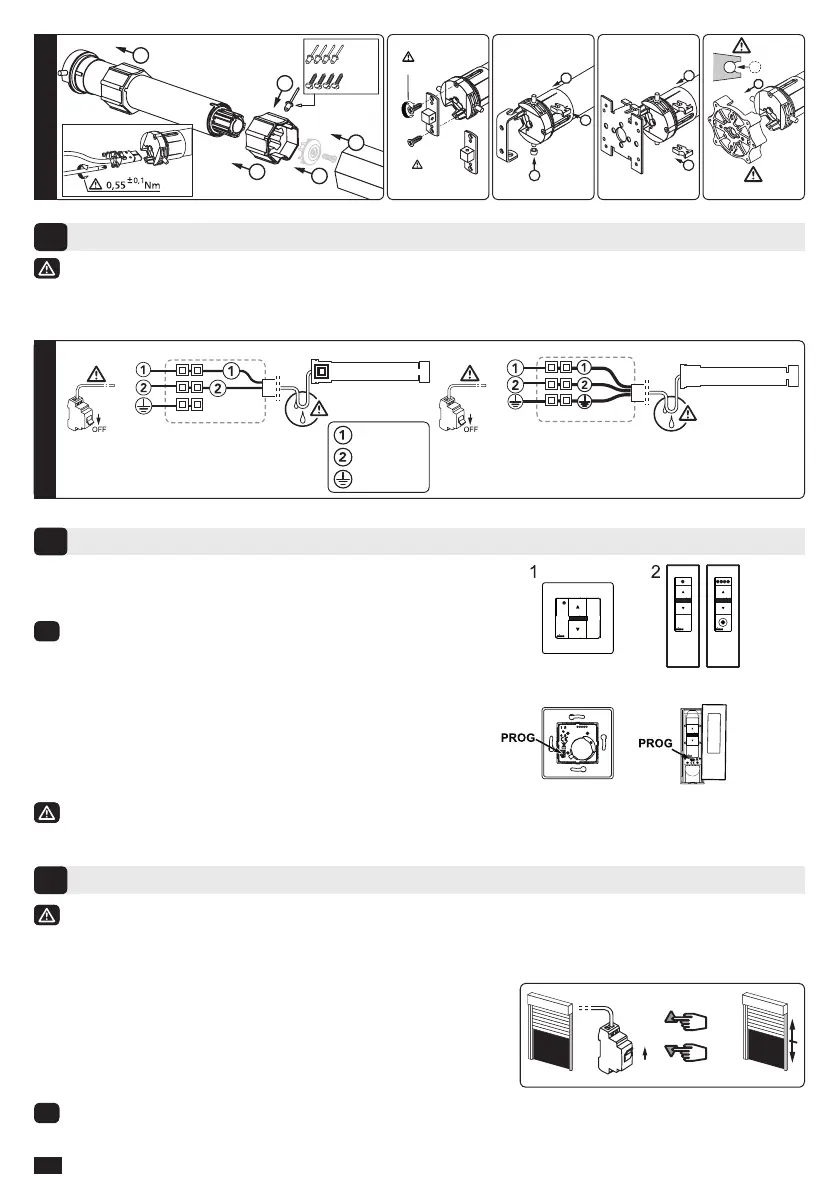

Okablowanie
2
T5EBHz
1: Nadajnik naścienny 1-kanałowy BHz
2: Nadajnik przenośny 1/5-kanałowy BHz
i
Nadajniki kompatybilne z io-homecontrol
®
.
Umiejscowienie przycisku „PROG” na nadajnikach BHz:
Nie umieszczać nadajnika w pobliżu powierzchni metalowych, aby uniknąć utraty zasięgu.
Nadajniki kompatybilne
(Maks. 9 nadajników (1-kanałowych) do jednego napędu)
3
Jeśli instalacja obejmuje kilka napędów, tylko 1 napęd jest podłączony do zasilania podczas
wykonywania czynności opisanych w 4.1. Wyeliminuje to interferencję z innymi napędami podczas
programowania.
4.1- Tryb uczący:
- Podłączyć zasilanie do napędu.
- Nacisnąć jednocześnie przyciski „Góra” i „Dół” nadajnika BHz.
Napęd wykonuje obrót przez 0,5 sekundy w jednym kierunku, a
następnie w drugim.
i
Nadajnik steruje teraz napędem w trybie niestabilnym. Należy przejść do etapu 4.2.
Regulacja wyłączników krańcowych
4
2/6
PL
Niebieski
Brązowy
Zielono / żółty
230V ~ 50 Hz
PE
L
N
T3.5BHz
PE
L
T5EBHz
