Simu T3.5EBHz - Page 33

3/6
PL

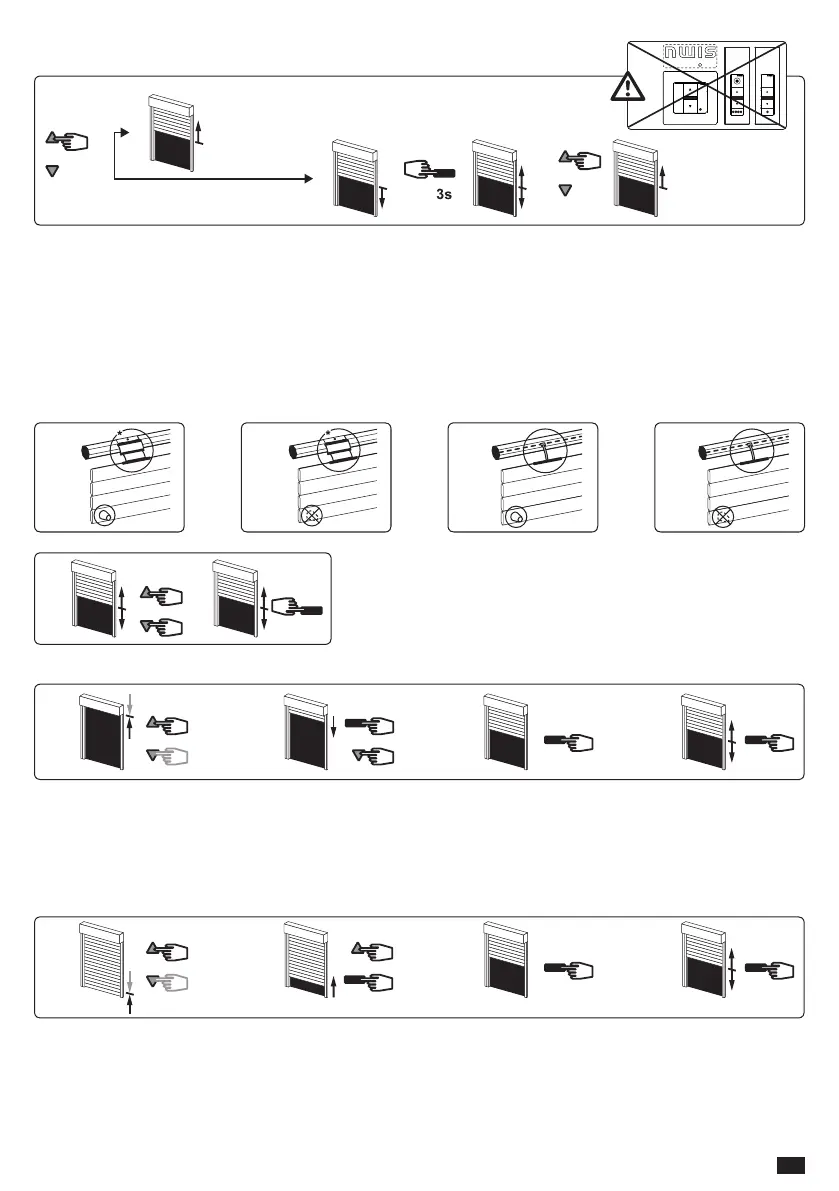

4.2- Sprawdzenie kierunku obrotu:
a
OK 4.3
OK 4.3
b
>> >>
>> >>
>>
>> >>
Naciskać na przycisk „Góra” nadajnika:
a. Jeśli rura nawojowa obraca się w kierunku „Góra”, należy przejść do etapu 4.3.
b. Jeśli rura nawojowa obraca się w kierunku „Dół”, należy zmienić kierunek obrotu naciskając na przycisk
„Stop” przez co najmniej 3 sekundy. Napęd potwierdzi zmianę poprzez obrót przez 0,5 sekundy w jednym
kierunku, a następnie w drugim. Należy przejść do etapu 4.3.
4.3- Regulacja wyłączników krańcowych - zapisanie do pamięci położeń krańcowych:
Wyłączniki krańcowe napędów EBHz są regulowane na 4 różne sposoby w zależności od następujących
warunków: Czy listwa dolna posiada odbojniki czy nie, czy połączenie pancerza z rurą nawojową jest sztywne*
czy nie.
A
*V.A.R
V.A.S
Easylink
OctoEasy
B
*V.A.R
V.A.S
Easylink
OctoEasy
C
D
1- Jednocześnie nacisnąć na przyciski „Góra” i „Dół”
nadajnika. Napęd wykonuje obrót przez 0,5 sekundy w jednym
kierunku, a następnie w drugim.
2- Naciskać na przycisk „Stop” przez 2 sekundy. Napęd
wykonuje obrót przez 0,5 sekundy w jednym kierunku, a
następnie w drugim. Operacja jest zakończona. Należy
przejść do etapu 5.
2s
1B 324
1- Ustawić napęd w górnej pozycji wyłącznika krańcowego za pomocą przycisków „Góra” lub „Dół”
2- Nacisnąć jednocześnie przyciski „Stop” i „Dół”, aby zapisać w pamięci ustawienie górnego położenia
krańcowego. Napęd automatycznie wykonuje obroty w kierunku „Dół”.
3- Nacisnąć przycisk „Stop”, aby zatrzymać napęd.
4- Naciskać przez 2 sekundy na przycisk „Stop”, aby zatwierdzić ustawienia. Napęd wykona obrót przez 0,5
sekundy w jednym kierunku, a następnie w drugim. Należy przejść do etapu 5.
2s
C
4321
1- Ustawić napęd w dolnej pozycji wyłącznika krańcowego za pomocą przycisków „Góra” lub „Dół”
2- Nacisnąć jednocześnie przyciski „Stop” i „Góra”, aby zapisać w pamięci ustawienie dolnego położenia
krańcowego. Napęd automatycznie wykonuje obroty w kierunku „Góra”.
3- Nacisnąć przycisk „Stop”, aby zatrzymać napęd.
4- Naciskać przez 2 sekundy na przycisk „Stop”, aby zatwierdzić ustawienia. Napęd wykona obrót przez 0,5
sekundy w jednym kierunku, a następnie w drugim. Należy przejść do etapu 5.
2s
1 2
A
