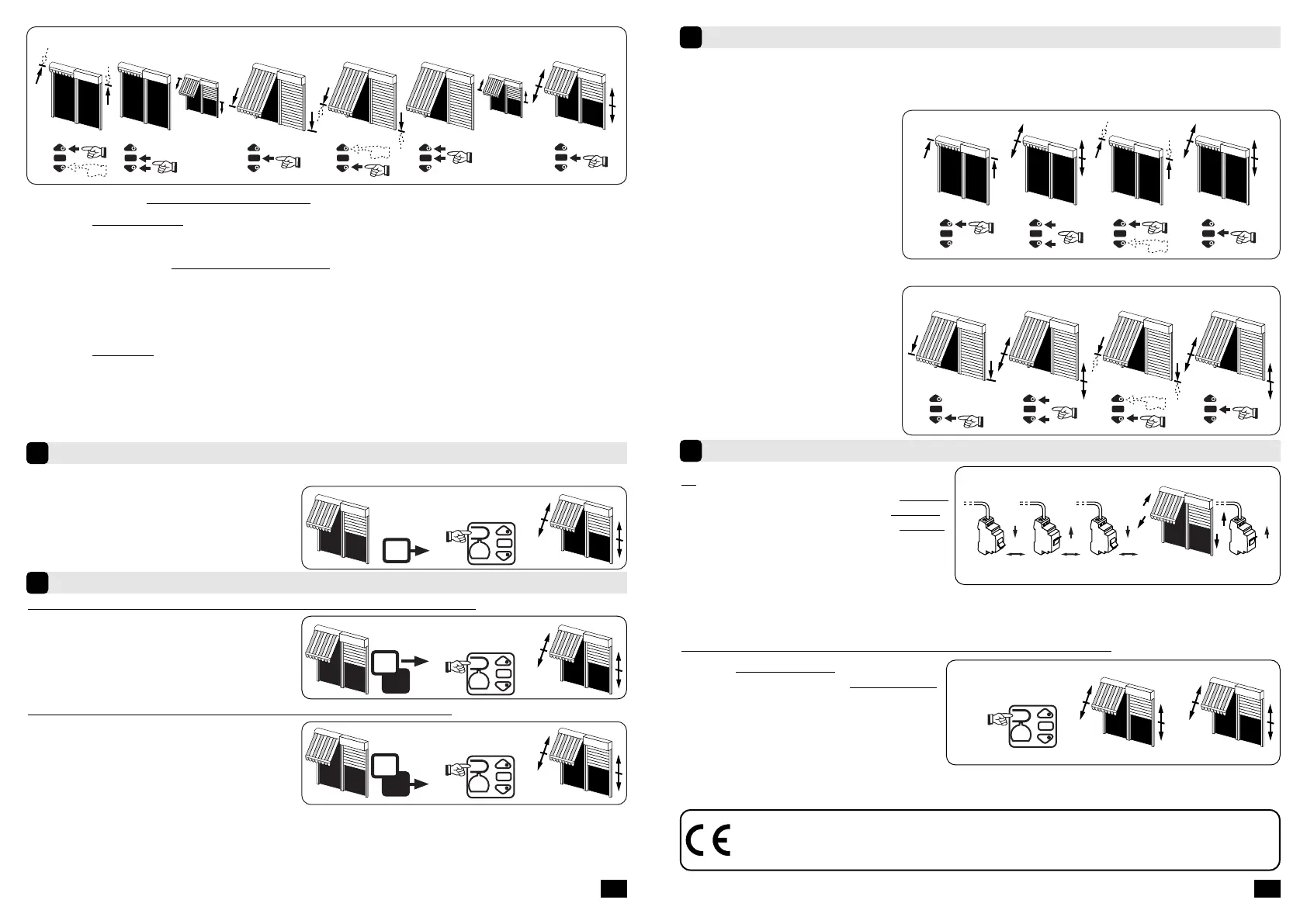

Programação do primeiro ponto de comando individual
5
m
- Se o emissor que serviu para fazer as regulações (4.1, 4.2 e 4.3) não deve ser programado como ponto de comando,
cortar a alimentação do motor durante 2 segundos e efectuar a operação 4.1 com um novo emissor, em seguida passar
à operação 5 para programar os pontos de comando. Em caso contrário, passar directamente para a operação 5.
m
- Se proceder deste modo com a alimentação eléctrica de vários motores, estes ficarão todos em
modo de anulação. Convém portanto “ejectar” todos os motores não abrangidos pela anulação
efectuando uma manobra de comando a partir do respectivo emissor de comando individual.
m
- Esta operação só pode ser efectuada a partir do emissor com que se efectuou a operação 4.1.
Reajustamento das posições de fins de curso
7
Anulação da programação e das regulações de fins de curso
8
Se for necessário modificar as posições de fins de curso superior e inferior, proceder como se indica
abaixo para cada posição de fim de curso.
- Carregar cerca de 1 segundo na tecla “PROG”,
o motor gira durante 1/2 segundo num sentido
e depois em sentido contrário. O seu emissor
está agora programado e comanda o motor
Hz.02 em modo estável.
8.1
- Cortar a alimentação eléctrica do motor durante 2 segundos.
- Restabelecer a alimentação do motor durante 7 segundos.
- Cortar a alimentação eléctrica do motor durante 2 segundos.
- Restabelecer a alimentação do motor, o motor efectua
uma rotação que dura 5 segundos. O motor encontra-
se agora em modo anulação da programação.
1- Posicionar o motor no ponto de paragem superior desejado por meio das teclas “descer” e “subir”.
2- Carregar simultaneamente nas teclas “stop” e “descer” para memorizar o ponto de paragem superior. O
motor põe-se automaticamente em rotação de descida.
3- Quando o motor chega ao ponto de paragem inferior desejado, carregar em “stop”.
4- Se necessário, ajustar a regulação por meio das teclas “descer” e “subir”.
5- Carregar simultaneamente nas teclas “stop” e “subir” para memorizar o ponto de paragem inferior. O
motor põe-se automaticamente em rotação de subida.
6- Carregar 2 segundos na tecla “stop” para validar as regulações fins de curso, o motor para e depois efectua
uma rotação de 1/2 segundo num sentido e de seguida em sentido contrário.
4.3.b
6.1 : Abrir a memória do r
eceptor a partir do emissor de comando individual
Programação de um novo ponto de comando (individual, de um grupo ou geral)
6
- Carregar cerca de 3 segundos na tecla “PROG”
do emissor de comando individual. O motor
giradurante 1/2 segundo num sentido e depois
em sentido contrário.
- Carregar cerca de 1 segundo na tecla “PROG”
do novo emissor,o motor gira durante 1/2
segundo num sentido e depois em sentido
contrário.
6.2 : Validar a operação a partir do novo emissor que se quer programar
- Carregar mais de 7 segundos na tecla “PROG” do
emissor de comando individual. Manter a pressão
sobre a tecla até que o motor efectue uma
primeira rotação de 1/2 segundo num sentido e
de seguida em sentido contrário, depois, alguns
segundos mais tarde, uma segunda rotação de
1/2 segundo em ambos os sentidos.
8.2 - Validar a anulação do receptor abrangido a partir do emissor de comando individual
- Se o seu novo ponto de comando é um comando de grupo: repetir as operações 6.1 e 6.2 em cada
motor do grupo.
- Se o seu novo ponto de comando é um
comando geral: repetir as operações 6.1 e 6.2 em cada motor
do grupo da instalação.
- Para suprimir um emissor da memória do motor: Efectuar as operações 6.1 a partir do emissor de
comando individual e a operação
6.2 a partir do emissor que se quer suprimir.
Reajustamento da posição de fins de curso superior
Reajustamento da posição de fins de curso inferior
1- Por meio do emissor do comando
individual, fazer girar o motor até
chegar à sua posição de fim de curso.
2- Carregar simultaneamente nas teclas
“subir” e “descer” durante 5
segundos. O motor efectua uma
rotação de 1/2 segundo num sentido
e depois em sentido contrário.
3- Ajustar a regulação por meio das
teclas “descer” e “subir” para obter
a posição de fim de curso desejada.
4- Carregar 2 segundos na tecla “stop”.
O motor efectua uma rotação de 1/2
segundo num sentido e de seguida
em sentido contrário, a nova posição
de fim de curso é memorizada.
SIMU declara que este producto “T5Hz.02” está conforme con los requisitos esenciales y otras disposiciones
de la directiva 1999/5/CE. Una declaración de conformidad se encuentra disponíble en internet :
www.simu.fr, Rubrica “Normes”. Utilisación www.simu.fr, Rubrica “Normes”. Utilisável nos EU, C
A memória do motor está agora completamente vazia. Efectuar novamente a programação completa
do motor.
3/4 4/4
