ROKOVANJE Z IZMETALNO
CEVJO
(slika 6, 7 in 8)
Obračanje izmetalne cevi je izvedeno z
enostransko delujočim hidravličnim valjem.
Traktor mora imeti hidravlično opremo,
izvedeno z ventilom in ustrezno hitro spojko.
Ustrezni položaj cevi si izberite z zamikom
ročice valja in namestitvijo vijaka »A«
(slika 8) v ustrezno izvrtino na opori
spodnjega dela cevi.
UPRAVLJANJE SA
TRANSPORTNOM CJEVI
(slika 6, 7 i 8)
Okretanje transportne cijevi je regulirano
preko jednostransko djelujućeg hidravličnog
cilindara. Traktor mora imati hidrauličku
opremu sa ventilom i odgovarajućom brzom
spojkom.
Odgovarjajući položajem odaberite
pomicanjem ručice cilindra i podešavanjem
vijka »A« (slika 8) u odgovarajuću izvrtinu na
nosaču donjeg dijela cijevi.

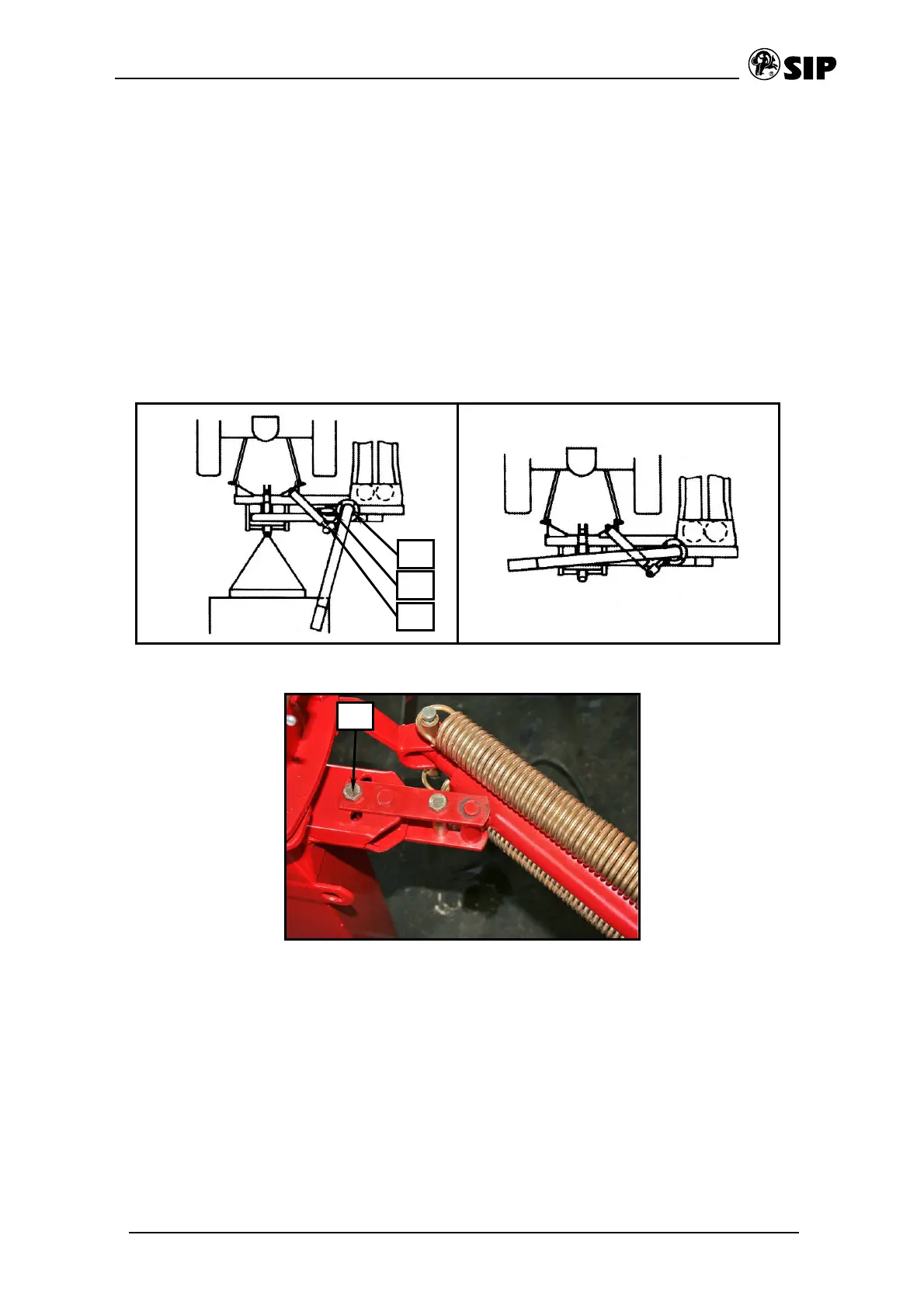

Slika 6, 7
Slika 8
Če silirate s priključeno prikolico za strojem,
montirajte ročico »F« v izvrtino segmenta
»A« (slika 6), če pa silirate z vzporedno vleko
prikolice (slika 7), montirajte ročico »F« v
izvrtino »B«.
Pri transportu ter deponiranju stroja lahko
izmetalno cev spustite ter tako zmanjšate
višino stroja. Na posebno zahtevo dobavimo
elemente za obračanje izmetalne cevi z
vlečno potisnim bovdenom, s pomočjo
katerega voznik traktorja obrača izmetalno
cev in nagiba loputo iz kabine traktorja preko
ročic na komandni plošči.
Ako pri siliranju imate priključenu prikolicu za
strojem montirajte ručicu »F« u izvrtinu
segmenta »A« (slika 6). Ako silirate
usporednom vučom prikolice (slika 7),
montirajte ručicu »F« u izvrtinu »B«.
Pri transportu stroja možete transportnu cijev
spustiti, te smanjiti visinu stroja. Na zahtjev
kupca isporučujemo elemente za okretanje
transportne cijevi sa vučno-potisnim
boudenom, pomoču kojeg vozač traktora
okreče transportnu cijev i usmerivač iz kabine
preko ručice na komandnoj ploči.
