2. 安 裝 與 調 整
(1).馬達的安裝 :
A). M1直驅型: (馬達與車頭結合或懸掛在一起的安裝方式) 請參閱各車頭製造廠之說明書。

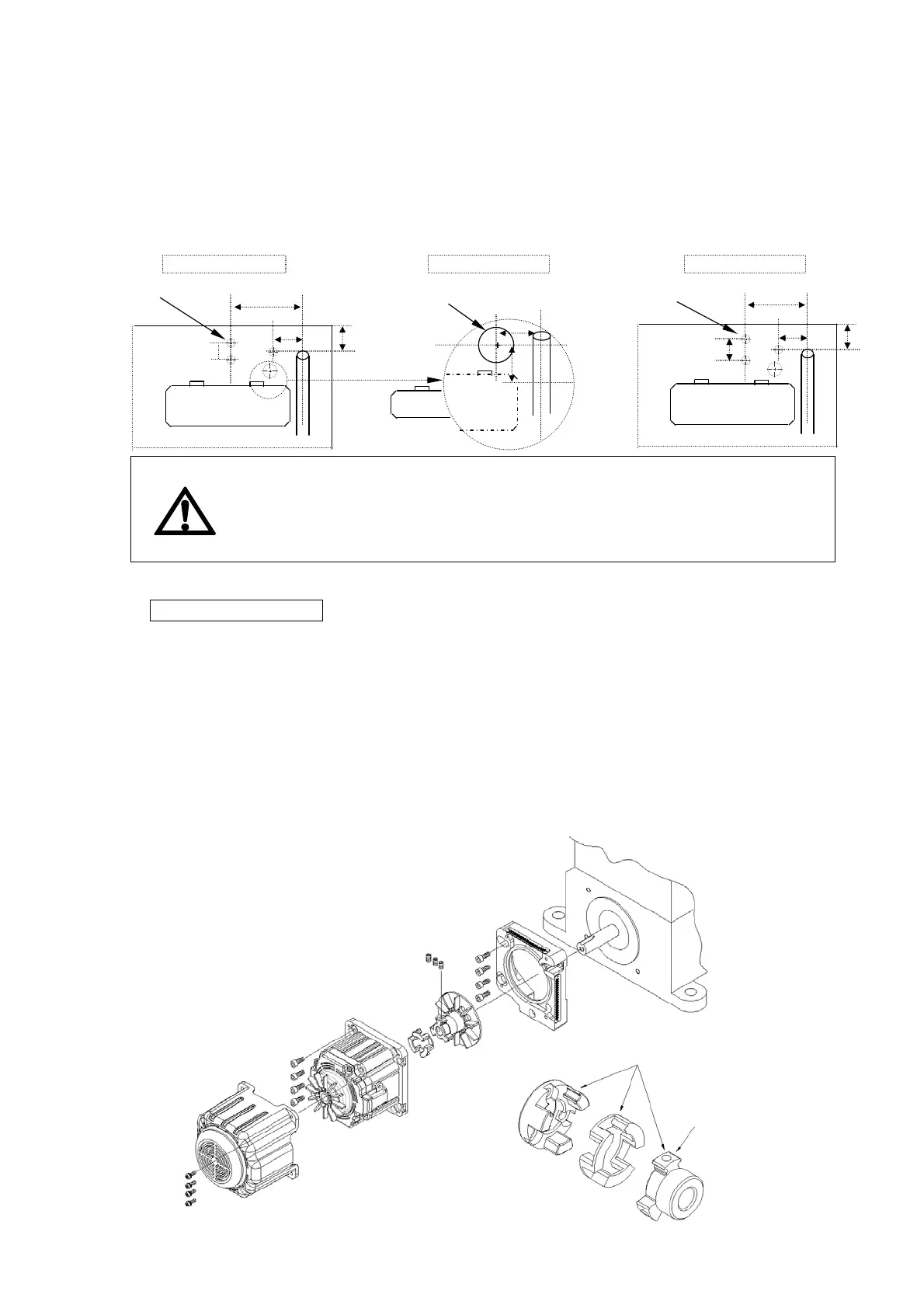

B). M1 泛用型: (馬達鎖裝在車板下的安裝方式) 請參照下列『車板鑽孔尺寸圖』，將馬達懸掛安裝。
C). M5 直驅型:
三本車模式-馬達的安裝 1
1. 將車頭的散熱風扇及皮帶輪卸下。
2. 將附件的聯軸器
○
A 放入車頭心軸內，散熱風扇端靠緊心軸端面。
3. 固定聯軸器的 set 螺絲
○
B 。注意：聯軸器特殊爪型的 set 螺絲固定於心軸平面或凹槽上
○
C 。
4. 固定馬達導風罩
○
D 。
5. 將 M5 馬達
○
E 固定於導風罩上。
注意：車頭端聯軸器與馬達端聯軸器有防呆設計，組裝時需注意配合方向。
6. 固定馬達隔熱罩
○
F 。
一般標準尺寸圖 (USA 標準)
57
216
油 槽
66
105
鉆 9 mm 孔
車 板
電纜線穿過孔尺寸圖
鉆 40 mm 孔
70
槽
70
油
57
190
70
105
德國標準 DIN 尺寸圖
車 板
鉆 9 mm 孔
1). 馬達的皮帶輪和縫紉機的皮帶輪必須絕對平行。
2). 電纜線穿過車板下後必須加以固定，防止被皮帶磨擦。
3). 皮帶鬆緊度調整，可將馬達腳座之懸臂固定栓稍作微鬆後，調整馬達與車頭皮帶輪兩者之適當間距，
再予以鎖緊固定。
○
F
○
E
○
B
○
D
○
C
○
A
車頭端聯軸器與馬達端聯軸器有防呆設計，
組裝時實需注意配合方向。
聯軸器特殊爪型的 set 螺絲固定
於心軸平面或凹槽上
○
C 。
