6

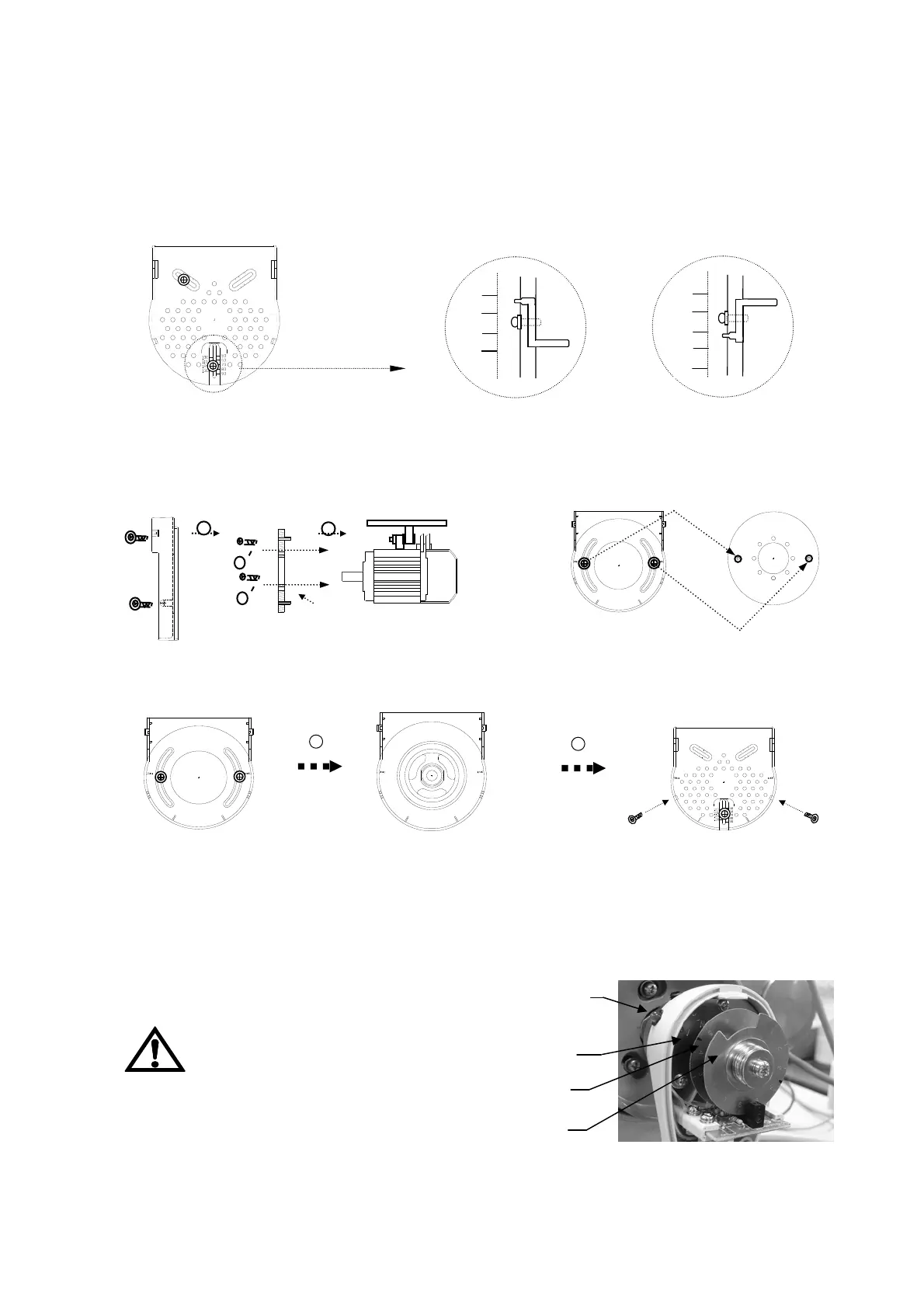

B.皮帶止落檔片的安裝調整 :
(5).皮帶護蓋的安裝調整 :
: 馬達安裝方式如為直驅型時,請參閱各車頭製造廠之護蓋示意圖
(6).定位器(傳感器)的安裝與調整 : ( 外掛式定位器 / 傳感器專用 )
: 定位器(傳感器)如為車頭內藏式時,請參閱各車頭製造廠之說明書
a).
定位(傳感器)的安裝 : 將定位器(傳感器)套入車頭皮帶輪心軸或對接器(轉接頭)上固定鎖緊。
b).
定位(傳感器)的調整 : 調整時請先鬆開上蓋殼固定螺絲,並取下定位器(傳感器)上蓋殼。
a. 出廠時『皮帶止落檔片』均預裝於適用皮帶輪直徑 100 mm 以上的位置 (如圖 A ),如須變更皮帶輪時,請參照如下圖示。
b.
調整皮帶止落檔片方式 : 已知皮帶輪尺寸請按皮帶蓋表面刻度調整固定。若不知皮帶輪尺寸,請由外往內推至頂到皮帶輪後,再
返回 5~10mm 左右。
皮帶止落檔片鎖裝方式
( )
從護蓋外面
皮帶輪直徑 100 mm 以上 皮帶輪直徑 90 mm 以下
的鎖裝方式 (如圖示 A ) 的鎖裝方式 (如圖示 B )
100
110
120
130
A
50
60
70
80
90
B
c). 鎖裝皮帶蓋底座後,再裝上馬達皮帶輪,並將其固定鎖緊。 d). 然後再將皮帶護蓋,以螺絲 A B 鎖裝於皮帶蓋底座上。
皮帶蓋底座 鎖裝馬達皮帶輪
c
d
A
B
a). 將皮帶蓋支架,先安裝在馬達前蓋 (預置螺母朝馬達) b). 再將皮帶蓋底座鎖裝在支架上,並將開口朝向車頭皮帶輪
鎖皮帶蓋底座 鎖皮帶蓋支架
鎖皮帶蓋底座 鎖皮帶蓋支架
b
預置螺母
a
:
調整前請確定已關掉電源開關後,
再執行『針上/針下』位置的調整。
定位器 (傳感器)
鋁軸固定螺絲
底座基準紅點
上定位感應片(A)
下定位感應片(B)
.
.
.
