ENSAMBLAJE
ADVERTENCIA
Desconecte siempre
el enchufe de la
fuente de energía antes de colo car o quitar las
hojas abrasivas.
Colocacion De La Hoja Abrasiva
1. Para abrir el alambre de jación, levante la
palanca de jación hasta sacarla de su bolsillo
y luego baje dicha palanca hasta que quede
posicionada de la manera que se muestra en
la ilustración (Fig. 2).
2. Coloque la hoja abrasiva (con el lado del
grano hacia arriba) entre el alambre de jación
y la placa-base, a la vez que alinea los bordes
de la hoja abrasiva con cualquiera de los
bordes de la zapata. (Predoblar la hoja facilita
la instalación de la misma.)
3. Después de insertar la hoja, suba la palanca de jación y devuélvala a su posición original,
asegurándose de que el alambre de jación esté rmemente sujeto.
4. Envuelva la hoja alrededor de la zapata siguiendo la longitud de ésta, coloque el extremo
libre de la hoja debajo de la abrazadera del lado opuesto y repita los procedi mientos 1, 2 y 3
descritos anteriormente. La hoja abrasiva se debe colocar tan ajustada como sea posible para
lograr un lijado ecaz, ya que una hoja suelta puede patinar sobre la supercie de trabajo.
Placa De Perforacion
Después de que se haya instalado el papel, será necesario perforar agujeros en éste por
medio de la utilización de la pla ca de perforación suministrada con la lijadora. Alinee la ba se
de la lijadora con la placa de perforación y oprima la lija dora hacia abajo hasta que la placa
de perforación agujeree el papel. Luego, quite de la lijadora la placa de perforación (Fig. 1).
INSTRUCCIONES DE FUNCIONAMIENTO
Interruptor Oscilante De “Encendido Y Apagado”
PARA ENCENDER LA HERRAMIENTA, oprima el interruptor protegido contra el polvo hasta
la posición número “I”.
PARA APAGAR LA HERRAMIENTA, oprima el interruptor hasta la posición número “0”.
Sostenga siempre la lijadora de manera que no toque la pieza de trabajo al ENCENDER o
APAGAR el interruptor. Ponga la herramienta en contacto con la pieza de trabajo después
que la lijadora haya alcanzado toda su velocidad y retírela de la pieza de trabajo antes de
apagar el interruptor (posición “OFF”). La utilización de esta manera prolongará la vida del
interruptor y del motor y aumentará mucho la cali dad del trabajo que usted realice.
Las lijadoras orbitales SKIL están diseñadas para producir excepcionales acabados sobre
supercies de ma dera, acele rar la remoción de material o para quitar laca, barniz y otros
acabados recubiertos.
El lijado orbital proporciona acabados nales rápidos y lisos. Y este modelo puede lijar al
ras sobre los tres lados de la herramienta para tener acceso a lugares estrechos típicos de
armarios, escritorios y estantes.

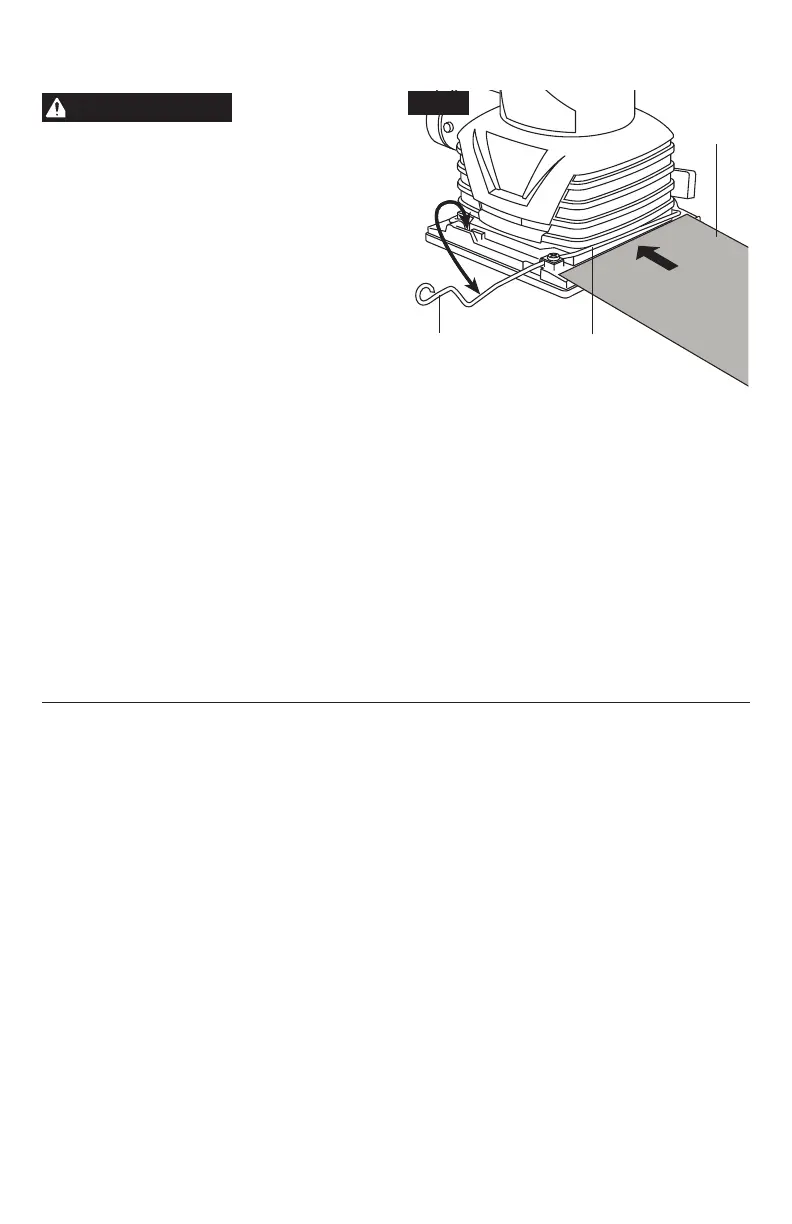

Fig. 2
Palanca De
Fijación
Alambre De
Fijación
Hoja
Abrasiva
