AVIS :

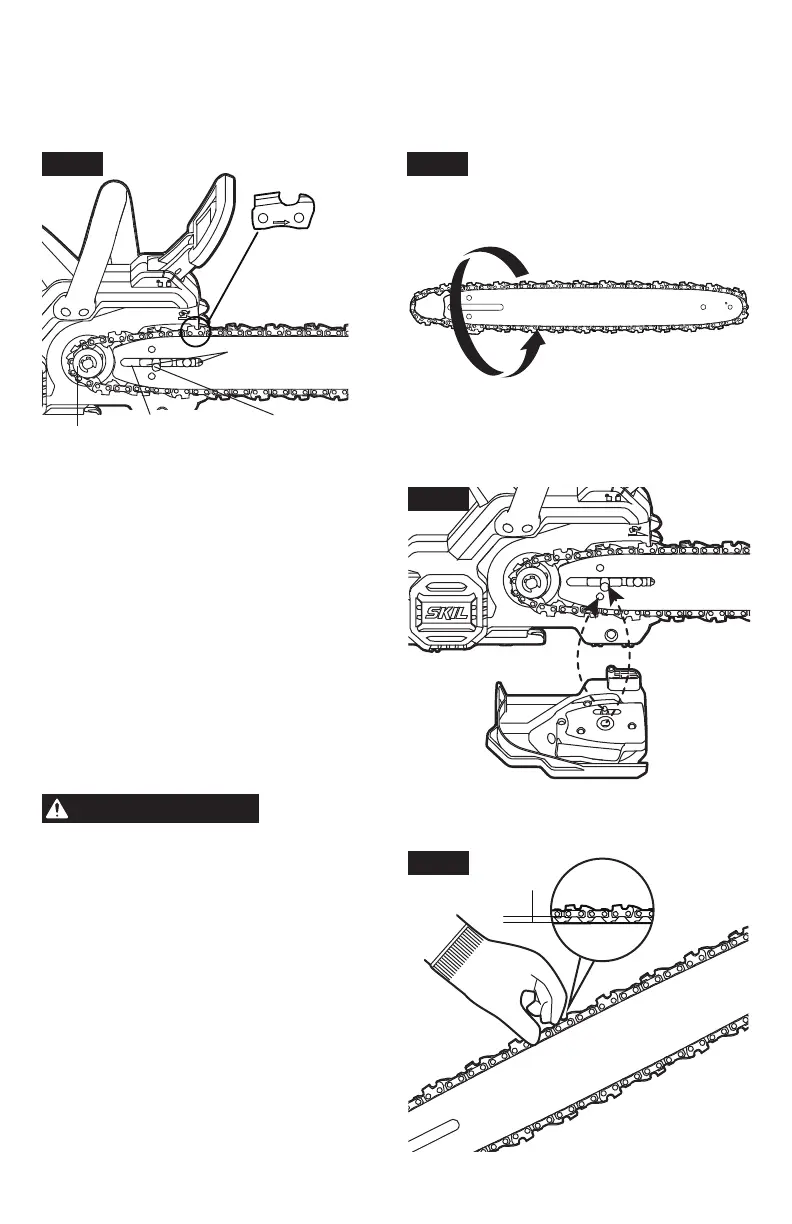

De petites èches directionnelles sont gravées dans la chaîne de la scie (Fig. 25a). Une
autre èche directionnelle est moulée sur le boîtier (Fig. 25A). Lorsque vous positionnez la
chaîne de la scie en boucle sur le pignon, assurez-vous que le sens des èches sur la chaîne
de la scie correspond au sens de la èche sur le boîtier. Si ces èches sont dans des sens
opposés, retournez l’ensemble de chaîne de la scie et de barre de guidage (Fig. 25b).
Fig. 25a
Bride d’alignement
Sens de
fonctionnement
de l’élément
tranchant
Pignon
Fente de la barre
de guidage
Boulon de
xation
Fig. 25b
5.
Placez la barre de guidage sur la surface de
montage en faisant glisser la fente de la barre
de guidage sur les brides d’alignement. Assurez-
vous que la barre de guidage est positionnée
correctement au-dessus du boulon de xation.
6.
Fixez le cache latéral au boîtier de manière
à ce que les trous/broches et le boulon de
xation/trou leté soient correctement alignés
les uns par rapport aux autres (Fig. 26).
Serrez légèrement le bouton du cache latéral
en le tournant dans le sens des aiguilles
d’une montre. La barre doit être libre de se
déplacer pour le réglage de la tension.
AVIS :
Pour prolonger la durée de vie de la barre
de guidage, inversez la barre de temps en temps.
AVERTISSEMENT
La chaîne de la
scie doit avoir une tension correcte avant toute utilisation de la scie.
7.
Soulevez la pointe de la barre de guidage et
maintenez-la légèrement soulevée pendant
que vous réglez la tension. Assurez-vous
que la barre de guidage a sufsamment
de jeu ; desserrez légèrement le bouton du
cache latéral si nécessaire.
8.
Tournez le bouton de réglage de la tension de
la chaîne jusqu’à ce que toutes les sections
de la chaîne efeurent juste le bas du guide.
9.
Vériez la tension de la chaîne d’une main, en
tirant vers le haut sur la chaîne contre le poids
du produit. La tension correcte de la chaîne est
obtenue lorsque la chaîne de la scie peut être
soulevée d’environ 6 mm / ¼ po par rapport à
la barre de guidage au centre (Fig. 27).
Fig. 27
6 mm
Fig. 26
