Jeu de la jauge de profondeur
1.
La jauge de profondeur doit être maintenue à une distance de 0,6 mm / 0,025 po, comme
indiqué à la Figure 35. Utilisez un outil de jaugeage de profondeur (disponible séparément)
pour vérier les dégagements de la jauge de profondeur.
2.
Vériez le jeu/dégagement de la jauge de profondeur à chaque fois que la chaîne est limée.
Utilisez une lime plate et une mirette de jauge de profondeur (toutes les deux disponibles
séparément) pour abaisser toutes les jauges de façon uniforme (Fig. 36). Les mirettes de
jauges de profondeur sont disponibles dans les dimensions suivantes : 0,5 - 0,9 mm / 0,020
- 0,035 po. Utilisez une mirette de jauge de profondeur de 0,6 mm / 0,025 po.
Les jauges de profondeur doivent être réglées avec la lime plate dans le même sens que
celui dans lequel le couteau voisin a été limé avec la lime ronde. Veillez à ne pas faire entrer
en contact la face du couteau avec la lime plate lors du réglage des jauges de profondeur.

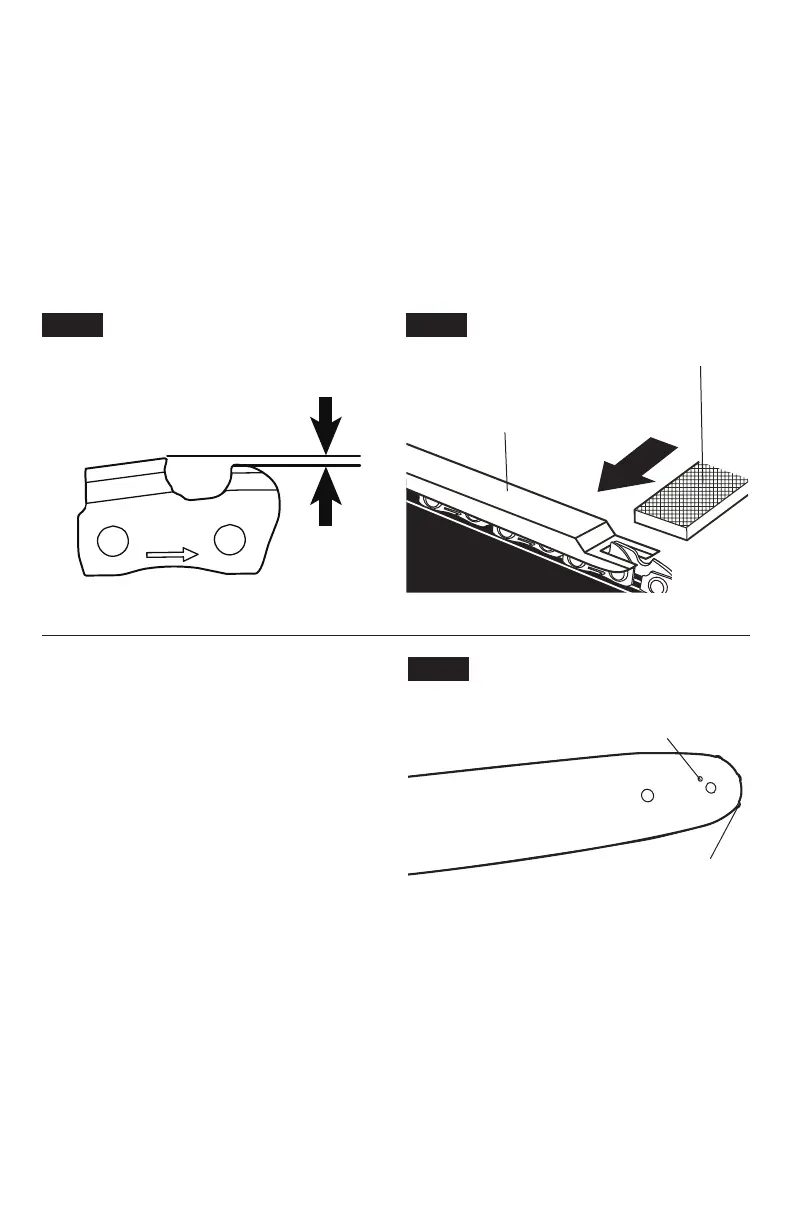

Fig. 35
Jeu de la jauge de profondeur
0,6 mm / 0,025 po
Fig. 36
Mirette de la jauge
de profondeur
Lime plate
Maintenance de la barre de guidage
Lorsque la barre de guidage montre des signes
d'usure, inversez-la sur la scie an de répartir
l’usure pour produire une durée de vie maximale
de la barre de guidage. La barre de guidage
doit être nettoyée chaque jour d’utilisation et
contrôlée pour détecter l’usure et les dommages
possibles. L’effritement ou l’éclatement des
rails de la barre de guidage est un processus
normal d’usure de la barre de guidage. Ces
défauts doivent être aplanis à la lime dès qu’ils
se produisent. Une barre présentant l’un des
défauts suivants doit être remplacée.
•
Usure à l’intérieur des rails de la barre
permettant à la chaîne de tomber sur le côté
•
Barre de guidage tordue
•
Rails ssurés ou cassés
•
Rails excessivement écartés
La barre de guidage a un pignon à son extrémité. Le pignon doit être lubrié chaque semaine
avec une seringue pour la graisse an de prolonger la durée de vie de la barre de guidage.
Utilisez une seringue pour la graisse an de lubrier chaque semaine avec de l’huile pour
chaîne par le trou de lubrication (Fig. 37). Tournez la barre de guidage et vériez que les
trous de lubrication et la rainure de la chaîne sont exempts d’impuretés.
Fig. 37
Pignon de la pointe
de la barre de
guidage
Trou de lubrication
