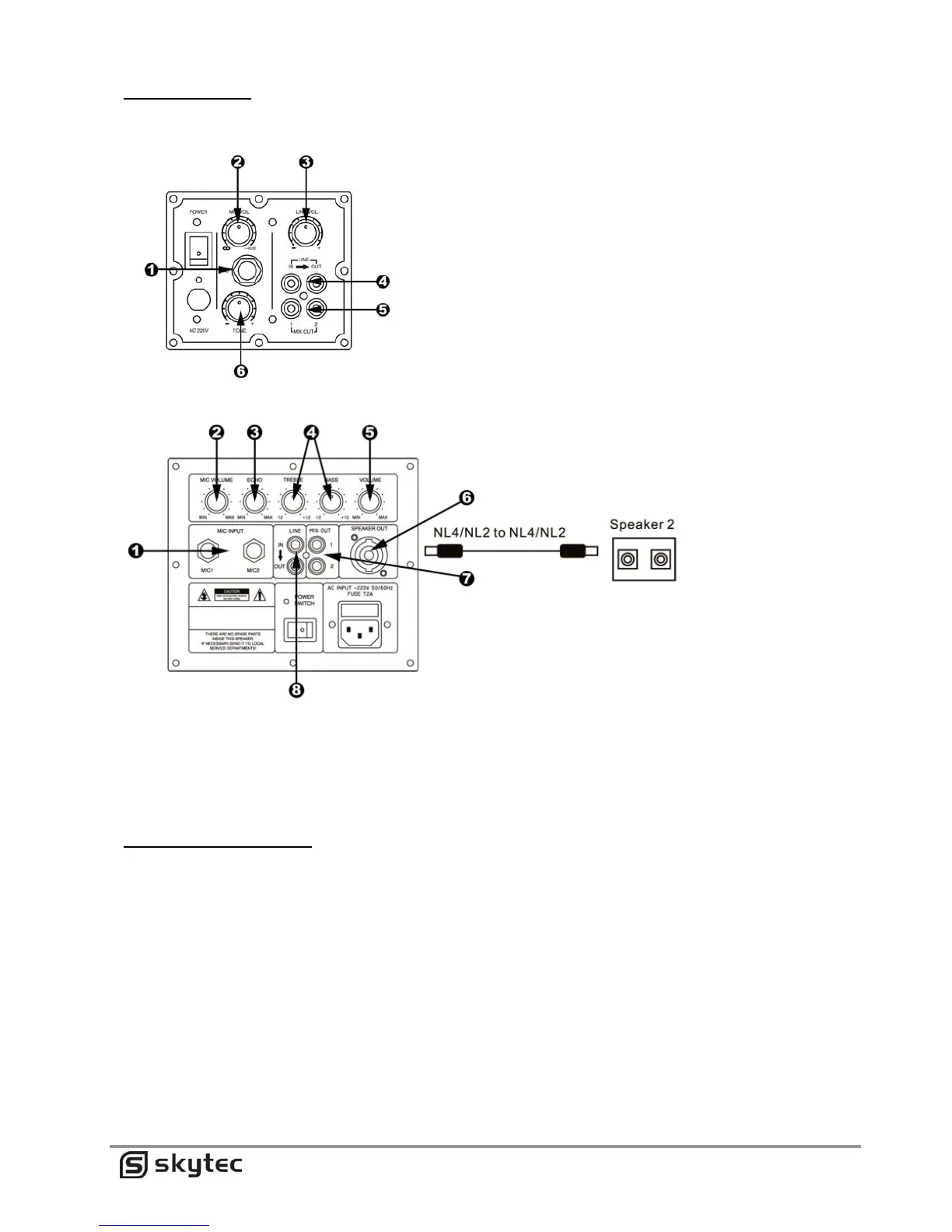

INGANGSPANEEL
8” & 10” Versie:
1. Input connector voor microfoon
2. Volume instelling voor de microfoon
3. Volume instelling voor het line signaal
4. Line ingang voor aansluiten van CD-speler, DVD-speler etc.
5. Mix uitgang, microfoon en line signaal, voor doorlus naar 2
e
actieve luidspreker
6. Toon regeling voor het uitgangssignaal
12” & 15” Versie:
1. Input connectoren voor 2 microfonen
2. Volume instelling voor de microfonen
3. Echo instelling de de microfonen
4. Bass/Treble regeling voor het instellen van
de lage/hoge tonen
5. Volume instelling voor het line signaal
6. Uitgang voor externe passieve luidspreker (8 Ohm)
7. Mix uitgang, microfoon en line signaal, voor doorlus
naar 2
e
actieve luidspreker
8. Line ingang voor aansluiten van CD-speler, DVD-
speler etc.
KABEL VERBINDINGEN (6)
(alleen op de 12” en 15” versies)
Deze serie speakers is uitgevoerd met 4-p luidspreker connector. Deze connector kan door middel van een
draaibeweging vastgezet worden. Ook kunnen de speakers parallel aangesloten worden. Voor optimale
performance raden wij u aan alleen kabels te gebruiken die speciaal voor deze speakers ontworpen zijn.
Gebruik geen ander type kabel. Minimimale impedantie 8 Ohm.
