Skywalker STEC12B - Tableau Didentification des Pièces

1
3
2
Tube supérieur avec joint en T (6 morceaux)
Tube supérieur avec connecteur (6 morceaux)
Rallonge de patte (12 morceaux)
5
Toile de la trampoline
(1 morceau)
6
Coussin de protection de
l'armature (1 morceau)
4 Armature de patte (6 morceaux)
7 Filet de l'enceinte (1 morceau)
10 Tube courbé (6 morceaux)
13
Capuchon
d'extrémité
(6 morceaux)
16 Outil pour le ressort (1 morceau)
17 Tournevis (1 morceau)
14
Boulon M5x50mm
(6 morceaux)
15
Vis M4,8x16mm autotaraudeuse
(33 morceaux), 3 vis supplémentaires
11 Mousse (12 morceaux)
12
Capuchon de poteau (6 morceaux)
8 Ressort (72 morceaux)
9 Tube droit (6 morceaux)

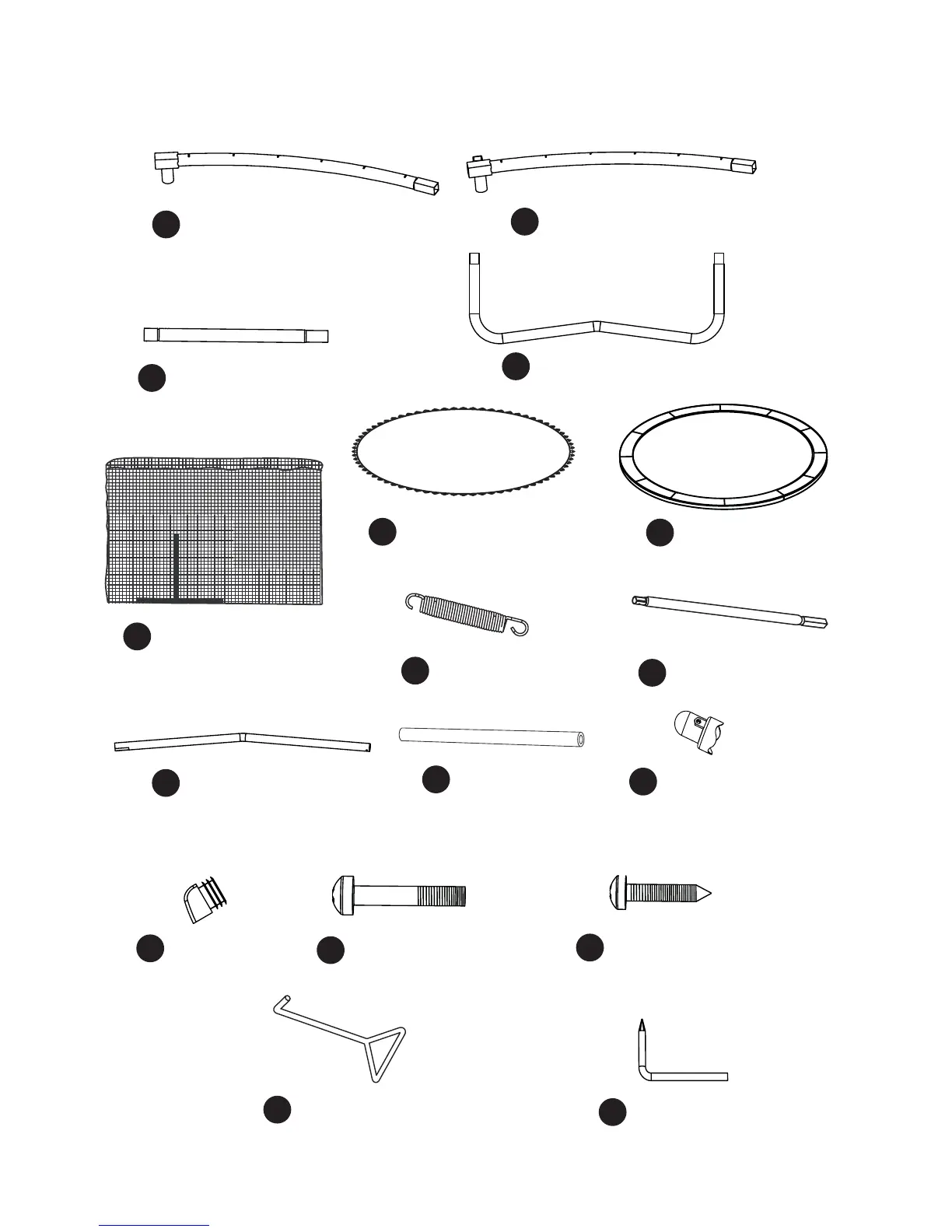

Utilisez les dessins ci-dessous pour identifier toutes les pièces.
12
Tableau d'identification des pièces (celles-ci ne sont pas à l'échelle)
